电阻网络测试系统配置中其它设置

已有 349 次阅读2012-6-11 14:00 |个人分类:测试测量| 关键词:

噪声

在生产环境下,电子噪声是一个严重的问题。荧光灯、机械装置以及相当于天线的大面积金属物品,例如元件机械手和其它一些噪声源,都会在测量电路中感应出很低的电压。

要想将这些噪声影响降至最低,所有的测量引线都应该使用屏蔽式线缆。其中包括从2400开关卡的连接,以及从各个开关卡到元件机械手测试夹具的连接。推荐使用带一层屏蔽和多个导体的线缆;未经屏蔽的双绞线要慎用。

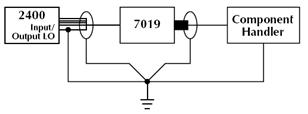

线缆的屏蔽层必须采用星形连接接地,使得所有的地线都连接在一个点上。2400LO输入/输出和元件机械手的机架也必须接地。



如果可能,尽量使用恰好高于白噪声的工作电压。待测电压越高,信噪比就会越高,测量过程对噪声干扰就越不敏感。

另外一种降低噪声敏感度的方法是增加测量时间。2400允许以电源线性周期(power line cycle)的倍数来调整测量时间(积分时间),范围从0.0110。使用线性周期的整数倍(例如125等)作为积分时间能够大幅减少由于线性周期拾波(line cycle pick up)带来的噪声。详细说明请查阅2400的用户手册和技术规范。



偏移

除了由于测试夹具导致的热偏移,开关系统和2400也会向系统中引入一定的与温度相关的偏移。当测试大批量、低精度部件时,这些偏移导致的误差对于最终的测量结果无足轻重。但是,如果需要较高的测量精度,可以将2400配置为增强型欧姆模式,这种模式采用了偏移补偿欧姆测量方法消除热偏移的影响。一般的,这种方法是在一定的电源大小下测量出一个电阻,然后减去电源设为零时测得的电阻。当电源设为零时,测得的只有EMF导致的电压。



防护电流

2400提供了高达50mA的防护电流。如果电路电阻非常低,以至于防护电流超过了50mA,那么其中的自复位式热熔丝将会保护电路免遭损害。但是,读数是不正确的。在一般的德尔塔配置下,从Guard到源LO的电阻与从源HI到源LO的电阻的比值决定了最大可用的测试电流。



防护缓冲器偏移

正如“测试介绍”一节对双端电阻网络的介绍那样,防护缓冲器能够将4线SENSE HIGuard Sense之间的电压保持为0V左右。但是,其中仍有一个较小的电压差,不到150μV



这个小电压在GuardHI引线之间的电阻上产生了一个电流。这个电流从源电流或测得的电流中减掉,会产生一个小误差。这个误差计算如下:

如果这个误差对测试结果影响很大,可以使用2400的偏移补偿模式将这个误差减小到最小。



了解更多吉时利2400系列数字源表,请戳http://www.keithley.com.cn/products/semiconductor/sourcemeasureunits/series2400sourcemeter
