2400到开关卡以及开关卡到DUT的连接方法

已有 326 次阅读2012-6-7 17:54 |个人分类:测试测量| 关键词:

本节简要介绍一下2400到开关卡以及开关卡到DUT的连接方法。有关布线、管脚输出的详细介绍,请查阅240070017019的用户手册。

使用标准GPIB线缆连接PC机与测试仪。使用吉时利Trigger-Link线缆连接24007001。使用一端带DB-9母头的9针线缆连接2400和器件机械手。

24006条测试线连接一个7019卡的行接头。从卡到卡的行连接是在7001的内部实现的。列接头与机械手的测试夹具相连。有关细节如图8所示。每个7019可处理多达6个器件管脚。为避免噪声干扰,使用屏蔽式线缆并尽量采用短线是很重要的。

开关顺序

如本文“测试介绍”一节所述,双端电阻网络的测量需要将LO线组、HI线组和Guard线组切换到器件各个管脚上。要连接到某个管脚,必须闭合两个继电器。对于网络中的一个元件,总共必须闭合6个交叉点。7001的通道存储器用于保存每个电阻器的继电器模式。在图1中,我们用表示测量第一个R1需要闭合的继电器。

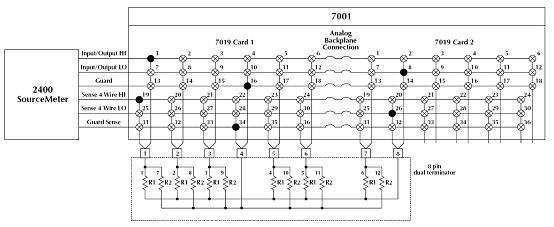

1. 2400通过7001主机内的7019型开关卡与8针双端电阻网络的连接

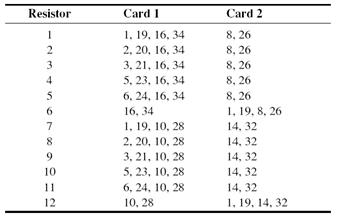

下列扫描顺序用于测量前文中的电阻网络:





了解更多吉时利2400系列数字源表,请戳http://www.keithley.com.cn/products/semiconductor/sourcemeasureunits/series2400sourcemeter

想与吉时利测试测量专家互动?想有更多学习资源?可登录吉时利官方网站http://www.keithley.com.cn/
