OLED显示器的DC生产测试中重要电指标(二)

已有 392 次阅读2012-5-18 18:13 |个人分类:测试测量| 关键词:

显示器测试



对一个以像素阵列组成的显示器进行测试,需要自动对信号进行路由切换,以便将电源切换至被测像素上。一种GPIB控制的开关系统,例如7002,可以对其内部的二维继电器开关扫描卡进行控制。图1中的结构图说明了如何把两个多路复用(multiplex)扫描卡连接成至一个被测显示器,以此构成一个40×40的阵列。在这个例子中,只使用了一个2400型源表,此外还使用了7015-C1×40双刀固态继电器多路复用卡。7015-C属于固态继电器开关,其切换时间小于500微妙,以保证最大的测试吞吐率。当使用2400型源表时,每个扫描卡的偏置电流远小于1nA,以使对漏电流的测量精度达到10-8-10-9A。仅采用一个源表的测试系统中,扫描卡上所有与行和列相连的继电器就只需是单刀,将“高”端或“低”端连至显示器行和列即可。

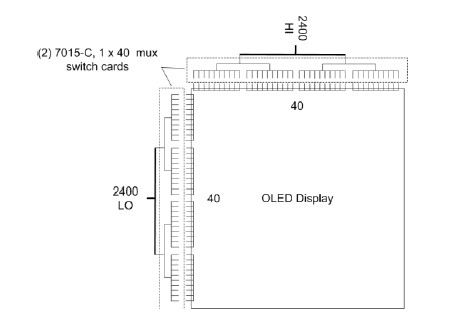

1. 使用两个7015-C扫描卡、一个40×40样品显示器和一个2400源表的连线图。

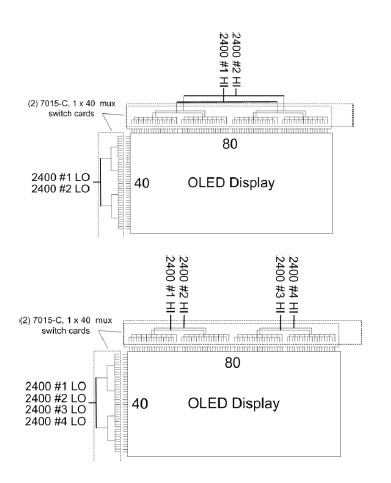

2.使用两个7015-C型扫描卡和一个40×80样品显示器的连线图,a)采用两个2400型源表,b) 采用四个2400型源表。



用两个或四个源表而不用一个源表来搭建测试系统,就保证了更高的吞吐率和更有效的开关资源利用。图2a2b表示了两个和四个2400型源表通过7015-C1×40多路复用卡与显示器相连的情况。用了两个或四个源表之后,就要把继电器的“高”和“低”端全都连接到显示器的列上。这一结构允许在每个测试周期内同时对两个或四个像素进行测试。每个7015-C卡包含四组“A”、“B”、“C”、“D”;或者包含四个独立的、双刀1×10多路复用卡。当使用两个源表时,四个组的“高”输入端被连在一起,并与1号源表相连;而四个组的“低”输入端也被连在一起,再与2号源表相连。对于使用四个源表的系统,A组和B组的“高”输入端需要连在一起,A组和B组的“低”输入端也要连在一起。然后把两个1×20分线器与1号和2号源表相连。对于C组、D组以及3号、4号源表,采用相同的连接方式。



一个应用所需要的扫描卡的数量取决于显示器的规模,也就是像素行与像素列的数量。采用7015-C型卡之后,每80列需要一块扫描卡,以及每40行需要一块扫描卡。按规定,7002

型开关主板可以容纳10个卡;如果需要10个以上的扫描卡,就可以对系统多加一块7002型开关板。



了解更多吉时利OLED测试方案,请戳http://www.keithley.com.cn/searchresults?q=OLED

想与吉时利测试测量专家互动?想有更多学习资源?可登录吉时利官方网站http://www.keithley.com.cn/
