OLED显示器的DC生产测试中重要电指标(三)

已有 443 次阅读2012-5-18 18:11 |个人分类:测试测量| 关键词:

一个完整测试周期包括以下几部分:相应的继电器闭合,把测试信号路由至被测像素,再由源表给出测试信号并进行测量。利用测试仪中的固件对扫描进行预编程的能力,大大减少了传送到每个测试仪的SCPI命令的数量。这就使GPIB总线在测试期间包括数据传输在内的流量减到最小。二进制数据的格式化把每个测试周期内所传输的字节数从17字节降到了4字节。2361型是一个带有6路输入与输出的触发控制器,其功能是对硬件触发信号进行处理,而这些硬件触发信号则为2400型源表的源测试操作、以及7002中的开关操作,提供了高

速同步信号。7011-MTC-2型设备是一个特殊设计的多芯电缆,它把扫描卡的输入输出与测试夹具相连,而测试夹具上装有7011-MTR96针的连接器。依靠恰当的软件,开关系统可以支持对整个显示器或单独像素的漏电流、开路短路和I-V曲线的分析。图1是一个带有四个2400、一个7002和一个2361的测试系统的连线图。

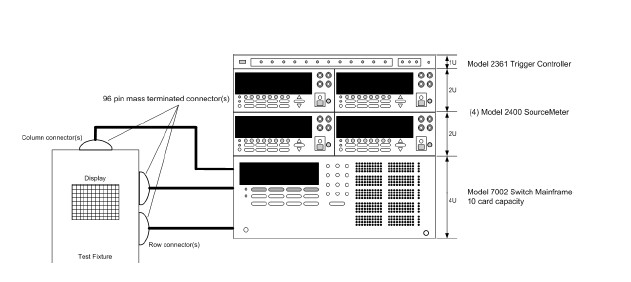

1. OLED特征化系统的结构图,图中使用了7002型扫描主板、2361型触发控制器和四个2400型源表。



10-12A的电流测量的精度和分辨率进行自动化显示器测试,就要求使用小于1pA漏电流额定值的扫描卡、有保护的测试夹具、若干低噪声的同轴或三同轴电缆和一个高速静电计,

比如6517A型静电计,而不用2400型。这一应用中的71581×10多路复用器小电流扫描卡具有小于1pA(典型值为小于30fA)的偏置电流额定值,这就使6517A的小电流测试能力更加完美。30V的操作范围保证了使用同轴电缆的保护电路不会产生安全隐患。对于超过30V的应用,可以用带有三同轴电缆的70581×10多路复用器低电流扫描卡来代替7158型。

7058型的每个卡的继电器密度为7015-C型密度的25%70581×10,而70151×40),所以,如果尺寸一定,就需要增加若干块扫描卡才可适合显示器的要求。此外,71587058的每个输入端都有一个用保护端子围住的触点或HI接线端;与此不同的是,7015型的每个输入端都有双触点的HILO接线端。7158型和7058型扫描卡的有保护的信号通路提供了极好的低电流性能;但显示器中只有一个列可以与每个继电器相连,而7015-C扫描卡可以有两列。其结果是,使用71587058卡,就要求每十行一块卡和每十列一块卡,这就大大超过了7015-C所要求的每40行一块卡和每80列一块卡的情况。



6517A型静电计使用同轴电缆连接到7158型扫描卡;当使用7058扫描卡时需用三同轴电缆。在构成更大阵列时,需用同轴或三同轴电缆把71587058卡连接起来,以形成一个用于显示器每一边的具有足够扇出数的多路复用器。再用同轴或三同轴电缆把扫描卡的输入/输出连接到测试夹具。如果需要带保护的操作,那就必须使用恰当的连接器,并对测试夹具内

部进行隔离。关于精密低电流测量以及保护、稳定时间对测试速度的影响等方面的进一步内容,可参阅“低电平测量”的当前版本,这些文章由Keithley仪器公司发表,如有需要可免费提供。



了解更多吉时利OLED测试方案,请戳http://www.keithley.com.cn/searchresults?q=OLED
