为何命名为“数字源表”(SourceMeter)?

已有 414 次阅读2012-4-23 11:43 |个人分类:测试测量| 关键词:

为了源概念延伸?为了与数字万用表有所区别?为了体现其独特优势性?



吉时利SourceMeter数字源表系列是专为那些要求紧密结合激励源和测量功能,要求精密电压源并同时进行电流与电压测量的测试应用而设计的。所有源表均由一个精密的、低噪声、高稳定的带回读功能的直流电源和一个低噪声、高重复性、高输入阻抗的5位半多功能表组成,形成了紧凑的单通道直流参数测试仪。

相当于电压源、电流源[1]、电压表[2]、电流表电阻表的综合体。

通信、半导体、计算机、汽车与医疗行业的元件与模块制造商都将发现,源表仪器对于各种特征分析与生产过程测试都极具实用价值。



先看一下数字源表SourceMeter有何独特优势

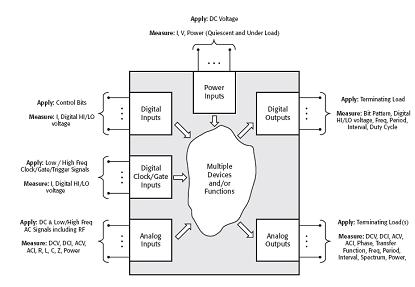

根据器件的不同,它可以有各种模拟或数字输入及输出组合,包括一个或更多个电源输入。图1给出普通IC器件在输入和输出端必的某些施加信号和测量。某些测量需要计数器/定时器[3]、增益/相位计、阻抗分析仪、LCZ仪、频谱分析仪[4]射频功率计等仪器但利用数字源表可以很容易地满足或者最适合上述诸多源和测量需求。

1. 复杂IC具有多个模拟和数字输入及输出。测试需要多个激励与多通道测量



对许多测试工程师来说,数字源表是他们仍不熟悉的唯一解决方案。

数字源表优势

能够进行直流I-V测量向负载(待测器件)施加电压同时测量通过负载的电流,或者提供电流同时测量负载上的电压降。无论采用上述哪种方式,都可以采用本地(双线)和远程(四线)电压测量。

数字源表的灵活性

使得它像独立的精密恒流源或恒压源或者单一电压表或电流表一样,很容易使用。源功能提供可编程四象限作,这意味着它可以作为双极电压和电流,而且可以输出和吸收功率。注意,与许多传统电源不同的是,数字源表可以测量源电源电压的实际值,这比依靠设置数值能提供更高的精度。保护电路可以在输出电压源时限制通过负载的电流,保护待测器件;或者在输出电流源时限制负载上的电压降,保护待测器件。

数字源表还具有重要的扫描和脉冲能力。

因此,考虑到许多交流测量可以利用脉冲或扫描直流来实现,它为多种测试需求提供了一个通用的模拟I/O引脚。对于上面的普通IC实例,这意味着,尽管对当今某些混合信号器件进行全面测试时可能需要额外设备,但一个或多个数字源表往往能够满足所有需求。



与数字万用表相比有何不同?

为了体现这种仪器如何集高精密源与像数字万用表(DMM[5]一样的测量能力于一体,但实际上,其电压和电流测量能力在许多方面都比同等精度的数字万用表(DMM)更胜一筹。电压表的输入阻抗在各个电压量程范围都大约10GΩ但某些数字万用表却不同,其输入阻抗在最高电压量程则降至10MΩ。这意味着电压表在其整个动态量程的最小负载。相对而言,电流测量则使用反馈式电流表而不采用DMM中通常使用的分流电流表。反馈式电流表的分压比分流电流表要低得多,这意味着它更像理想的零阻抗电流表。此外,对于电流测量而言,数字源表的动态范围比数字万用表宽得多。



数字源表SourceMeter)不仅仅是一个概念,更是体现其独特优势的称谓。



想了解吉时利公司2602型系统数字源表,请点击http://www.keithley.com.cn/products/localizedproducts/currentvoltage/2602

想与吉时利测试测量专家互动?想有更多学习资源?可关注吉时利官方网站http://www.keithley.com.cn/

也可免费索取《使用2651A型大功率数字源表实现高功率/高电流测量的应用套件》

http://www.keithley.com.cn/promo/wb/290/index_html


[1] 电流源http://www.keithley.com.cn/products/dcac/currentsource

[2] 2420型高压源表http://www.keithley.com.cn/products/localizedproducts/currentvoltage/2420

[3] 计数器/定时器http://www.keithley.com.cn/products/localizedproducts/dataacqmodules/kpci3140

[4] 频谱分析仪http://www.keithley.com.cn/products/localizedproducts/rfmicrowave/2810f

[5] 数字万用表http://www.keithley.com.cn/products/dcac/dmm
