机房温度手机监控

已有 586 次阅读2012-6-4 09:47 | 关键词:

l       机房环境要求说明

西安交通大学某材料研究所,该机房有服务器与其他一些重要的数据库,对温度环境有严格的要求。并且需要在紧急情况下启动断电保护措施(比如火灾)。

l       存在的问题

由于机房多是大型电子设备,所以辐射电磁干扰严重。由于数据库的特殊性亦不适合人工职守。而管理人员可能会经常出差,这样他需要对机房的温度进行24小时随时监控就有了更大的难度。

l       解决要求

1.   解决电磁干扰问题;

2.   机房线路复杂不想在布线,且要求不受距离限制检测遥控功能;

3.   实现无人值守,自动控制远程遥控遥测;

4.   不能架设大型天线,不考虑避雷措施;

5.   如遇到特殊情况如火灾等需实施紧急断电,并发出短信 声光等报警信息。

甲方希望在充分考虑以上条件的情况下,迅速解决这个问题。

l       解决方案

针对以上条件,采用GSM短信测控方案可以完全达到甲方的要求,机房手机信号很好,这种方案不需要挖沟布线,不像无线电台受距离限制,不用架设天线可设置最多8个管理员。随时查询,支持远程遥控。工业级设计可在复杂电磁环境下不间断工作。

本方案的核心控制器是DTP_RE一体化短信测控终端。自带温度传感器一个可设定报警上下限值。

最多可有8路的模拟量输入8路开关量输入,8路开关量输出。用开关量输入功能外接烟雾传感器,并把开关量1通道输入与1通道输出设置为关联。输出1道为48V继电器信号。当输入1通道检测到烟雾传感器的低电平报警信号后DTP-RE测控设备会发出已设定的低电平信号(或高电平、脉冲),以驱动外接的喇叭或报警灯。并同时向指定手机发送报警短信息。或拨打预警电话。

用开关量输出2通道外接电源开关或其他紧急启停设备。当管理员接收到温度或烟雾报警信息后可发送指定格式的短信以控制开关量输出2动作,达到远程启停目的。

l       设置软件说明

全中文设置界面,操作简单直观。温度传感器需要打开模拟量输入通道1,设置温度报警上下限。添加报警信息内容和接收号码。

烟雾传感器打开关量输入通道1,并在报警设置选项内添加报警短信内容,打开输入输出关联设置。选择输出信号类型。最后打开报警总开关。软件界面如下图:

l       硬件设置说明

安装配送的GSM天线,打开卡槽安装移动GSM卡。用RS232串口连接计算机。插上电源适配器(可自选9-24V直流电源),红灯开始闪烁。等红灯闪烁停止后可启动软件打开串口进行设置。

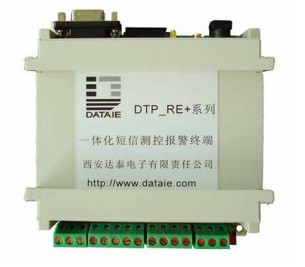

一体化短信测控报警终端

3注意事项

该测控模块预留多路输入输出,方便客户升级外围扩展。

在使用过程中要确保模块内GSM卡有足够余额。
