无线图传领域AR1021X系列WiFi模块选型参考及驱动探讨

已有 1273 次阅读2019-4-26 16:35 |个人分类:WiFi模块| AR1021X, AR1021X模块, 双频WiFi模块, SR5223UD, SR6235UE

          AR1021X是高通旗下最热销USB接口WiFi方案,先可以这样理解:AR1021X是AR9375的升级替代版本(双通符合IEEE 802.11a/b/g/n标准双频),AR1201G是AR9374的升级版(双通符合IEEE 802.11b/g/n标准双频),单通道USB接口的有AR9271,符合IEEE 802.11a/b/g/n/ac标准,单通道的有QCA9377/QCA1023,双通道的有QCA9378/QCA9379;为了方便后续逐一分析高通系列的WiFi方案,先从AR1021X系列WiFi模块选型参考和驱动分析开始:
          应用芯片设计模块,主要是方便集成,同样的芯片,也可以根据应用要求,设计出不同封装尺寸规格的模块,以下几款值得留意:

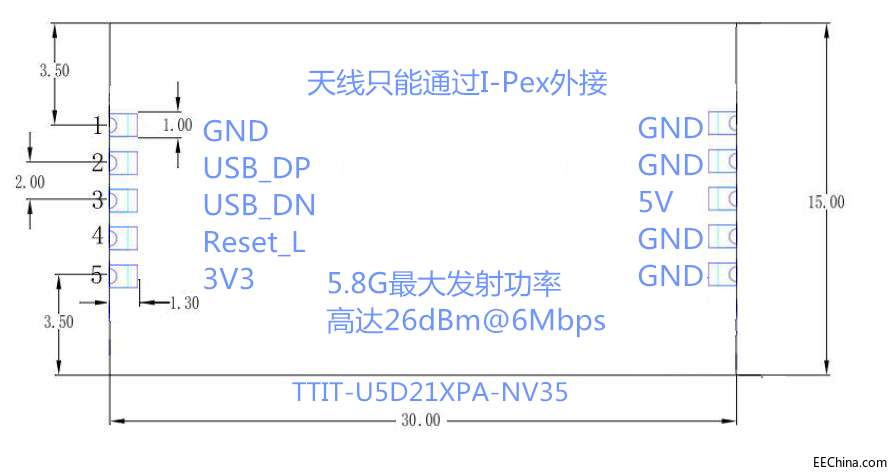

        一:5.8G大功率WiFi模块:TTIT-U5D21XPA-NV35,发射功率可以高达26dBm,在远距离无线图传领域集成应用广泛,还有硬件可以兼容封装的双频规格!

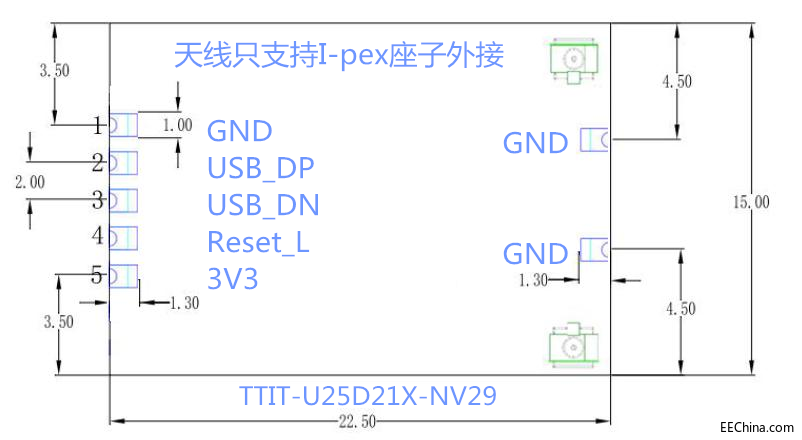

        二:双频WiFi模块:TTIT-U25D21X-NV29,可以跟大功率的TTIT-U5D21XPA-NV35硬件兼容设计,做到一次设计,多种选择!

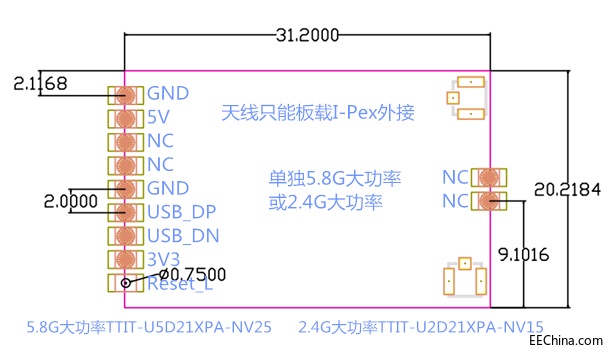

    三:5.8G大功率WiFi模块:TTIT-U5D21XPA-NV25可以有2.4G和5.8G可选,模块可以支持带屏蔽罩,天线可以外延或者通过模块上的I-pex座外接!

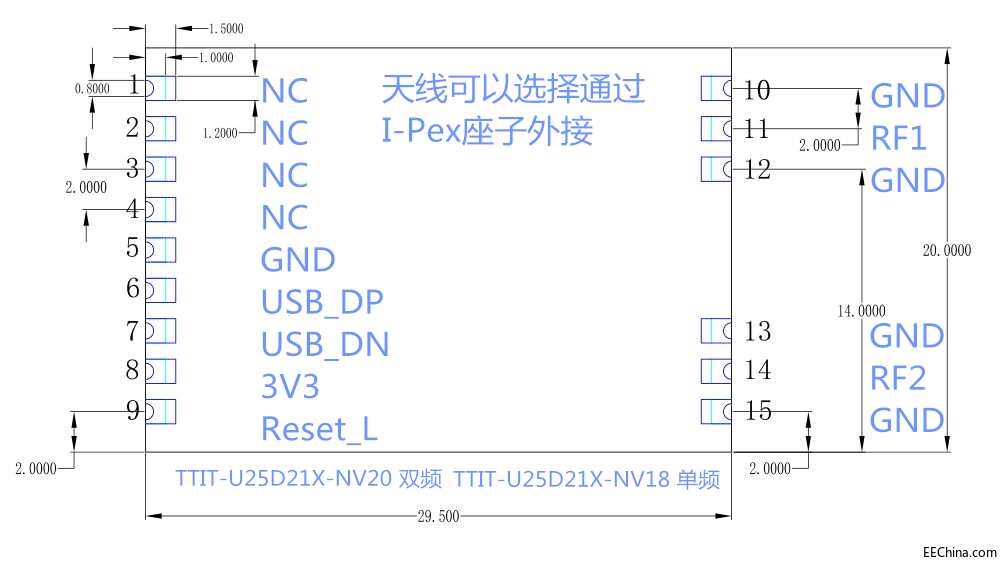

    四:双频WiFi模块:TTIT-U25D21X-NV20,可以有2.4G和5.8G可选,模块可以支持带屏蔽罩,天线可以外延或者通过模块上的I-pex座外接!封装还支持DIP-6(这时天线只能通过I-pex座外接)

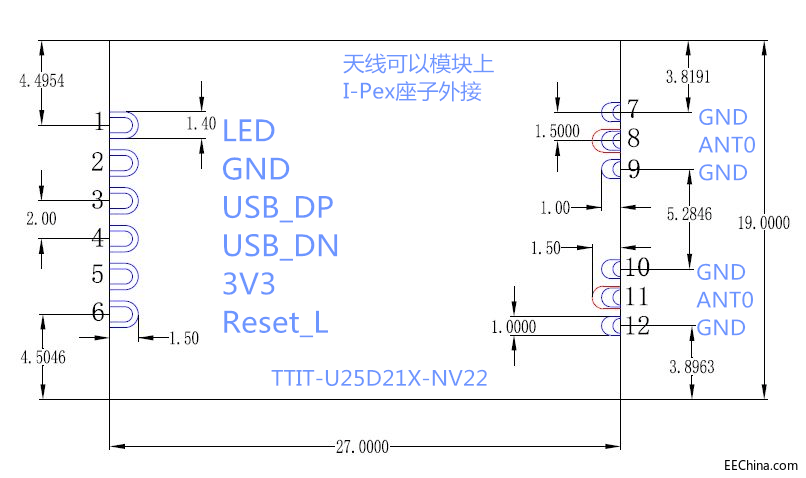

    五:经典款标准尺寸双频WiFi模块:TTIT-U25D21X-NV22,可以有2.4G和5.8G可选,天线可以外延或者通过模块上的I-pex座外接!封装可贴片或插件!

    这款经典封装尺寸,有以下方案设计的模块,硬件上可以兼容替代:
    2.4G单WiFi单通道:RTL8188FTV、RTL8188ETV、RTL8188EUS、MT7601UN;
    2.4G单WiFi双通道:RTL8192EU、RTL8192CU、MT7603UN、AR1021G;
    11ac双频单WiFi单通道:MT7610UN、RTL8811AU、RTL8811CU;
    11ac双频WiFi蓝牙二合一单通道:RTL8821AU、RTL8821CU、QCA9377-7、QCA1023;
    11n双频单WiFi双通道:RTL8192DU、RT5572UN、AR1021X;
    11ac双频单WiFi双通道:RTL8812AU、RTL8812BU、MT7612UN、MT7618BU;
    11n双频蓝牙WiFi二合一双通道:MT7632UN、MT7638UN;
    11ac双频蓝牙WiFi二合一双通道:MT7668AUN、MT7662UN、RTL8822BU、QCA9379-7、AP6269LV、BCM43569、AP62X8;

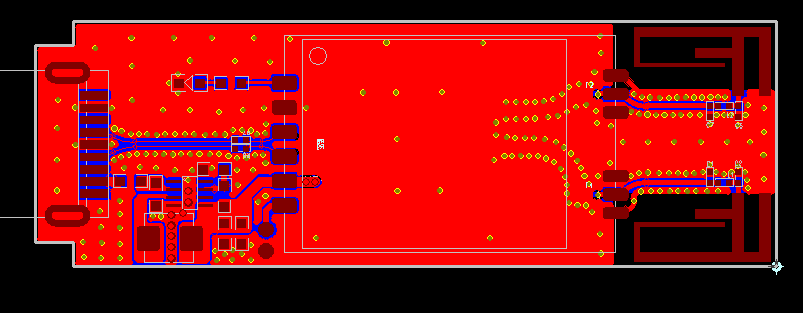

    通过以下万能转接板,可以Dongle化,直接介入USB接口,方便前期调试:

    集成应用时,硬件考虑完善好以后,接下来需要考虑的是软件。首先需要有项目的详细信息,主要就是三大块
            项目平台主控芯片型号:       操作系统及版本:          Kernel版本:
    接着就是提供对应版本的驱动包。得到驱动包以后,是先编译,然后就是加载!不同模块厂家,有时候会有不一样的校准参数,需要对应更新处理就可以!对应项目可以邮件打印log配合分析!

以上观点由纳拓科技独家提供,请勿随意编辑、剪切转用!
