网卡类WiFi模块系列一:USB接口单频单通道WiFi模块

已有 901 次阅读2017-12-27 16:38 |个人分类:WiFi模块| RTL8188, MT7601UN, AR9271, RT3070, WiFi模块

    WiFi模块主要有网卡类和AP类两大类。网卡类WiFi模块通信接口、通信信道、综合功能可以大体分成八大类;AP类的WiFi模块可以分为嵌入式AP模块(核心板方式,只引出接口pin脚)和AP主板(也就是不带壳子和天线的成品).后面将分章节分析,方便应用选型!
    网卡类WiFi模块广泛集成到平板电脑、笔记本、广告机、智能电视 OTT/IPTV/DVB/机顶盒、运动DV、工控机、迷你行车记录仪、门铃、智能电视、智能投影仪、虚拟现实、无线存储、打印机、POS机、电子称、车载前/后终端、机器人、智能网关、玩具、照明灯具、智能路灯、智能家电/家电、仪器仪表(水、电、气)智能城市及其他需要网络WiFi化的电子产品中!
    AP类WiFi模块主要是针对已经带有网口的产品直接升级,不需要改动原有整体设计,关键还不需要象网卡类WiFi模块,嵌入时还需要做软件驱动的移植调试,而是直接通过有线网口连接升级,让设备带有AP功能,方面应用无线网络!成本会高点,但是相比soft ap,稳定可靠。
    选择模块的集成,避开了高频电路设计的干扰、减少了生产中的专业投入烦恼、提高了效率、选型灵活、便于直接替代升级硬件。总的来说,专业的事情让专业的团队来完成!
    实际应用中,WiFi模块的选型,是比较头痛的事情,结合自身多年来的从业经历,接下来将分成八大系列做具体分析(USB接口单频单通道WiFi模块、USB接口单通道多功能高性能WiFi模块、USB接口双通道单/双频WiFi模块、USB接口双通道双频高性能多功能一体WiFi模块、SDIO接口单频单通道WiFi模块、SDIO接口单通道多功能高性能WiFi模块、SDIO接口双通道单/双频高性能多功能WiFi模块、PCIe接口无线网卡式WiFi模块),选型时,对照应用需求,就可以有一个很精准的选择!
    总体来说,需要综合考虑以下方面:自身的硬件平台和软件版本、是否特定芯片方案要求、需要使用的通信接口、需要符合那些通信标准、对信道带宽具体要求、是否还需要其它功能于一体、模块的尺寸、封装、供电电压、天线的处理方式。
    鉴于前面对于WiFi模块的系列独到见解,有直接copy后,稍做修改,在粘贴转发为己用的现象,后续对于一些内容采用分节方式,图片格式,尽量避免这样的现象出现。

网卡类WiFi模块系列一:USB接口单频单通道WiFi模块
    主要特点:
    通信接口:USB2.0;
    符合标准:IEEE802.11b/g/n;
    频率范围:2.400GHz~2.4835GHz;
    最大传输速率:150Mbps 1T1R;

    选择的芯片主要是RTL8188系列、MT7601UN、AR9271、RT3070;供电电压有3V3或5V;天线处理方式是通过模块上RF脚外延或者PCB板或者板载I-pex座子外接;还有大功率版本;以经典型的封装LGA-6、尺寸12.9*12.2mm为主,这种封装下不同品牌方案硬件安全兼容;对于一些尺寸完全一样或者接近的模块,硬件上都存在兼容性,跟主板连接的方式也可以在DIP和SMD上灵活选择;

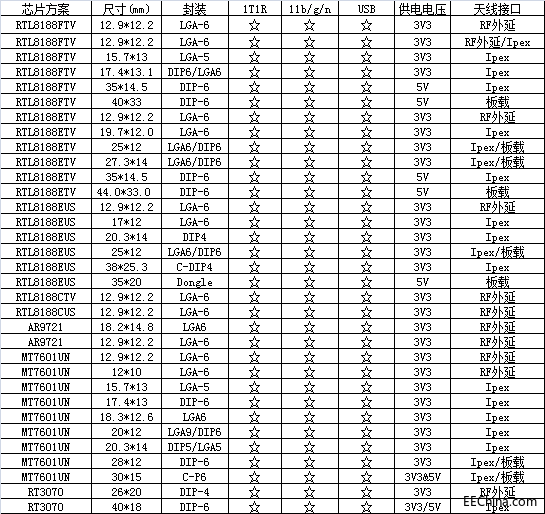

    以下是比较详细的目录,一目了然。
    下期要分享网卡类WiFi模块系列二:USB接口单通道多功能高性能WiFi模块
