简易方波信号发生器

热度 1已有 1492 次阅读2013-9-7 23:40 |个人分类:技术| 关键词: 方波发生器

利用LM393来做一个方波信号发生器:

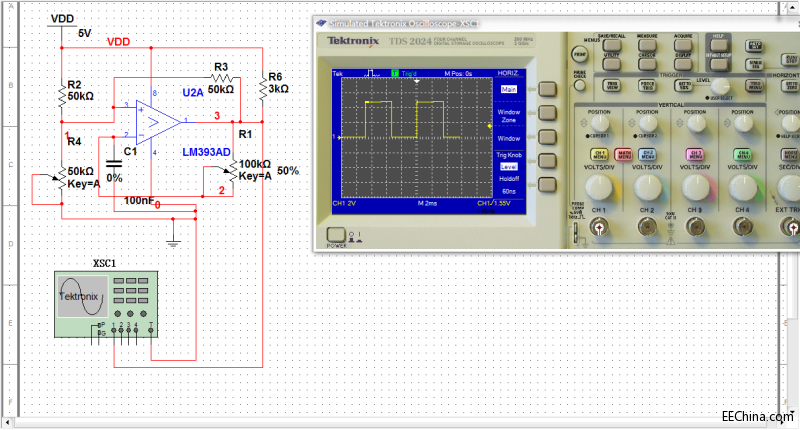

如下图所示使用multisim 10 来仿真,其实跟使用面包板是同样的效果(之前用面包板来调试),现在终于知道仿真也是有一定参考价值的。

5VVDD几乎适用于所有的逻辑电路,(我还想试着把它调到3.3V,但这样担心比较器),最重要的就是占空比和频率,我在模电书上面看到的计算方法太复杂,果断精简:

1、 占空比由R2R4决定: t/T=R2/(R2+R4)

2、 频率由C1R1决定: T=1/R1C1

3、 R6上拉电阻跟信号的稳定性和抗干扰能力有关,原来的经验告诉我500KHZ要想看到比较好看的波形,那么上拉电阻大概选360欧姆(暂时没有用过超过500KHZ的频率)。

波形仿真
