电脑RS232串口控制智能多路开关电源控制器

已有 638 次阅读2010-10-25 15:39 | 关键词:

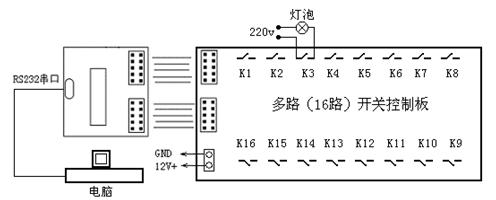

本RS232串口控制多路开关电源控制器可以和电脑连接对多路开关进行程序自动控制。用于16个(10板并联最多可达160个;也可定做更多路)电气控制开关的闭合、断开控制。上位机(PC机)通过串口连接到本多路控制板后,向控制板发送一串ASCII代码指令既可控制某个(或全部)开关的打开或关闭,从而实现对外部电器设备通断电的控制(例如上图中就是3号开关对一个电灯泡亮灭进行控制的示意图)。本串口控制板,单板可以独立控制16路外部电气设备(开关容量250V/10A;也就是说可以对250V/10A的用电器进行通断电控制)。通过地址编码,一个串口最多可以寻址、控制10块串口控制继电器板(也就是可以控制160个用电器的通断电;通过地址扩展可以控制256x16=4096个开关甚至更多)。串口多路控制板和控制主机之间距离可以通过485总线延长,也可以实现其他通讯控制方式,比如局域网,USB等。
