局域网络(以太网)数据采集发送和接收设备(局域网络数显表)

已有 544 次阅读2010-10-12 10:16 | 关键词:

本系统的数据传输通过局域网(以太网)来完成,运行稳定可靠;也可用于改造以前RS232、RS485、RS422等老式数据传输方式的系统。本系统分为网络采集发送端和网络接收显示控制端2种设备。为安装方便,2个设备外形都设计成通用工业仪表机箱形式。系统有两种工作方式:网络数显表对网络数显表,网络数显表对电脑。两种方式工作示意图如下:

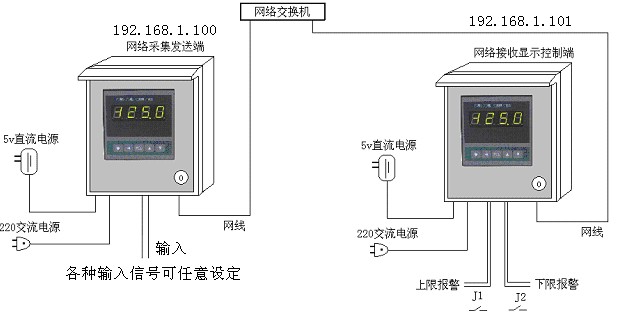

一、网络数显表对网络数显表:
由上图可知,只要给网络采集发送端和网络接收显示控制端分别分配一个IP地址,通电后两端会自动通过局域网建立稳定的TCP/IP连接,网络采集发送端除在本地进行显示外,还把采集的数据自动通过网络传输到远程的接收显示端,接收端除了接收数据并显示外,还可以根据设定的报警上下限值对测量值进行实时报警(报警输出采用继电器触点输出)。

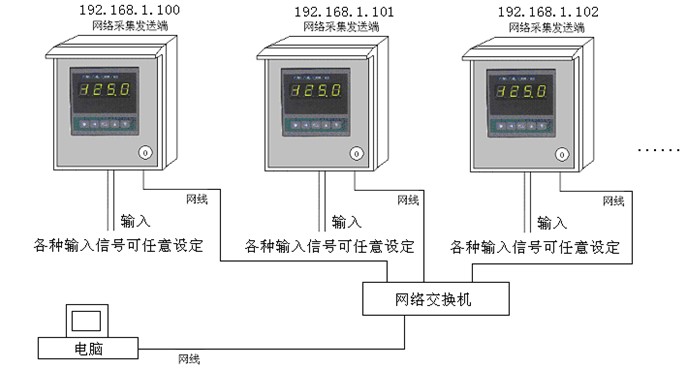

二、网络数显表对电脑:
由上图可知,每个网络采集发送端都分配一个IP地址,电脑可以通过网络连接多个(最多255个)远程数显仪表终端,利用电脑强大的功能和灵活的编程,可以对所有的采集数据进行存储、统计、分析、报表的生成、打印等等。

三、输入的采集信号可以为以下信号:

电压、电流、热电阻、热电偶、mV、电位器。

其中:
电 压:1V~5V DC,0V~5V DC 可通过设定选择。
电 流:4mA~20mA,0mA~10mA,0mA~20mA可通过设定选择。
热电阻:Pt100,Cu100,Cu50,BA1,BA2,G53可通过设定选择。
热电偶:K,S,R,B,N,E,J,T可通过设定选择。



上图为第一种工作方式的2个网络采集数显表实物图片。
