对于低功耗设计初学者而言，AGPIO是绕不开的基础模块。本指南将用通俗易懂的语言，讲解其信号处理流程、功耗抑制方法及设计注意事项，助你迈出低能耗设计的第一步。

AGPIO是一种特殊的通用输入输出接口，全称为AON GPIO（Always-On GPIO）——具有在低功耗模式或休眠模式下保持供电和功能的特性。


当AGPIO作为GPIO中断功能使用时，无法设置为内部上拉或内部下拉。

AGPIO输出驱动能力单管脚≤5mA，但是所有AGPIO驱动电流总和也不能超过5mA。

AGPIO电压一致性没有普通IO电压一致性高，普通IO电压偏差在0.05V以内，AGPIO在0.15V以内。

本文将以Air780EPM为例，带你了解AGPIO的基础知识及LuatOS开发示例测试要点，在项目开发中可根据实际情况灵活应用。

一、认识模组GPIO管脚

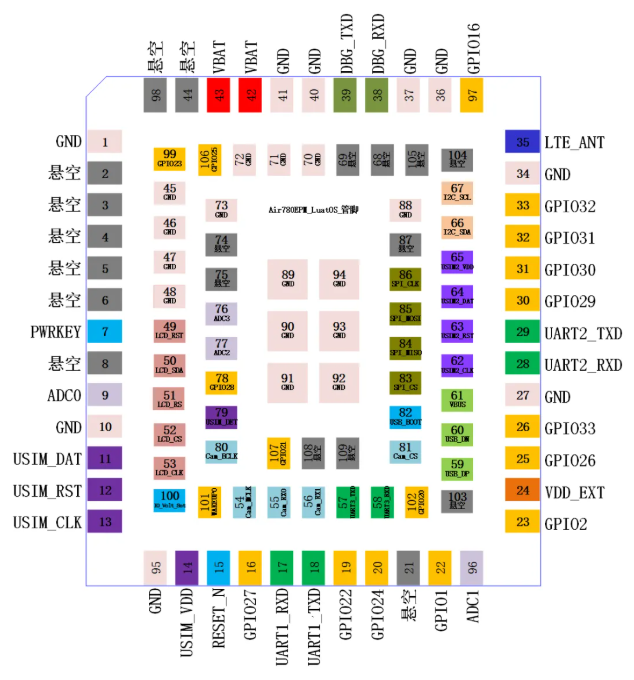

Air780EPM的GPIO根据特性分为三种类型：普通GPIO、AGPIO、Wakeup IO。

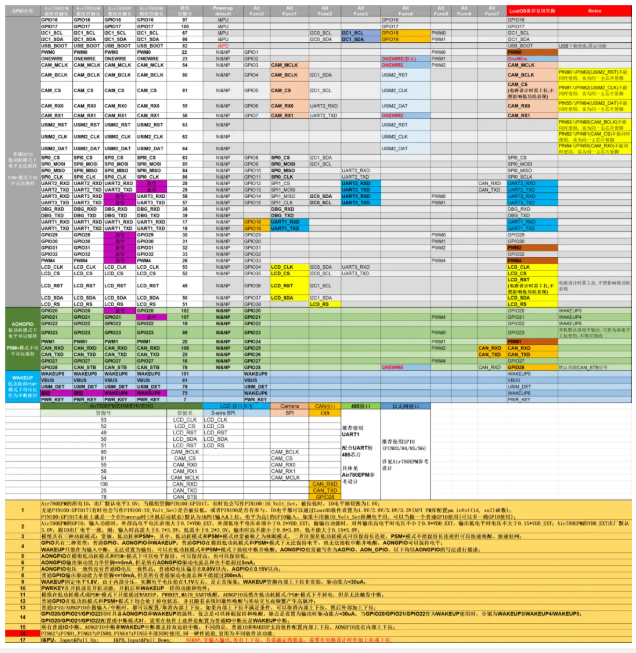

GPIO功能复用表详见：https://docs.openluat.com/air780epm/luatos/hardware/design/gpio/

二、AGPIO测试示例

本示例通过Air780EPM V1.3开发板的GPIO1与GPIO27，对比普通GPIO和AGPIO进入休眠模式前后的区别。

最新源码及实操教程详见：https://docs.openluat.com/air780epm/luatos/app/driver/gpio

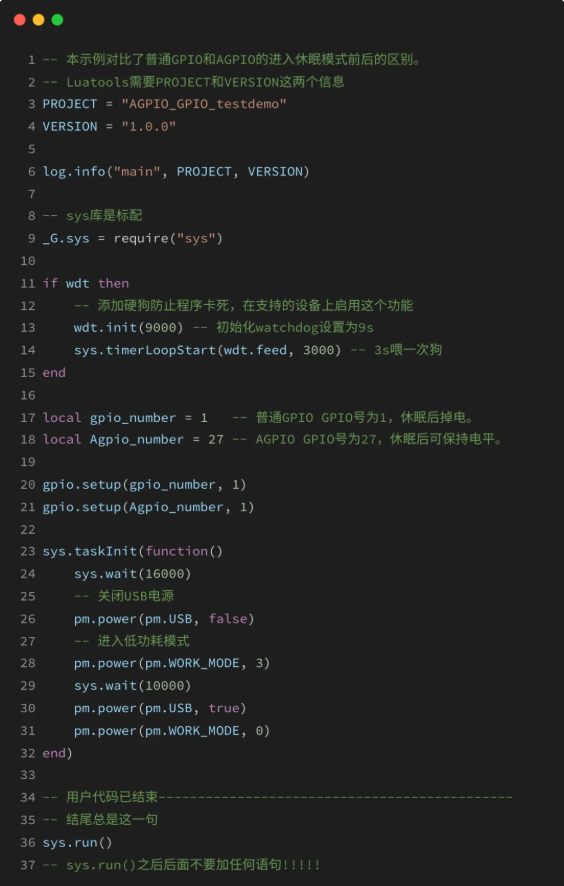

测试示例代码：

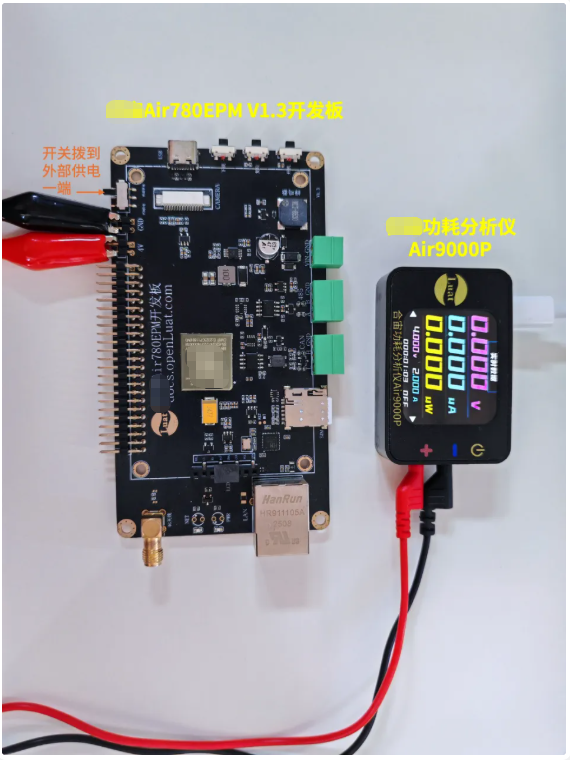

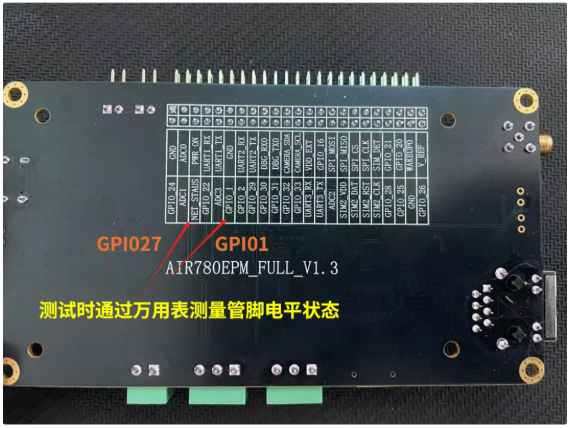

主要硬件连线：

三、示例运行效果

注意：下方展示图片是裁剪过的，与代码中设置的进入休眠模式的时间不一致；V2003之前固件（包括V2003）默认电平为1.8V，V2003之后固件默认电平为3.0V。

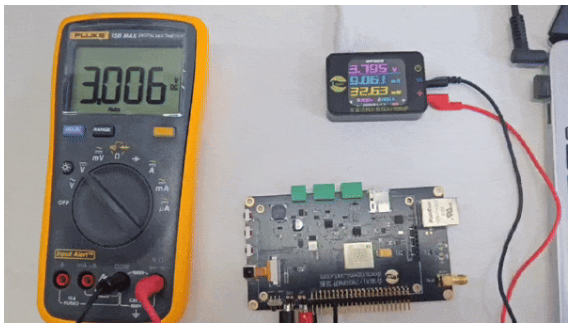

1. GPIO1（普通GPIO）进入休眠模式，管脚电平变化如下：

Air780EPM大部分管脚为普通GPIO（GPIO复用表格中灰色底色的IO）；Air780EPM系统为了在休眠模式下有极致的低功耗性能，会在模组进入休眠/深休眠模式时，关闭GPIO供电(VDD_EXT)——因此，会导致所有以VDD_EXT为电源域的GPIO进入下电状态。

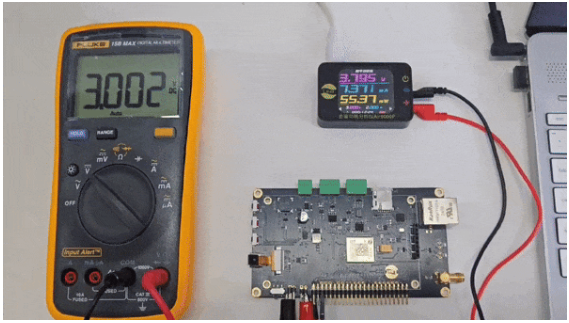

2. GPIO27（AGPIO）进入休眠模式，管脚电平变化如下：

AGPIO管脚为休眠可保持管脚（GPIO复用表格中绿色底色IO管脚）；这类管脚电源域为长保持的LDO_AONIO电源（为内部电源），这类电源在模组低功耗模式/PSM+下，仍然能够保持供电——因此，AGPIO管脚在休眠状态下能够保持电平。

在项目开发中，AGPIO管脚可以用于休眠状态下，仍然需要保持工作状态的外设。

今天的内容就分享到这里了~
