随着科技的不断进步和智能设备的普及，我们生活中有越来越多的电子产品需要频繁充电。我们今天推出的正是一款1.5W输出的充电器方案5218，可以直接替代芯茂微LP3669、芯茂微LP3667、昂宝OB2356。5218外围元器件极简，方案成本超低，备料、生产简单，大大提高了生产效率。

一、5218样机介绍

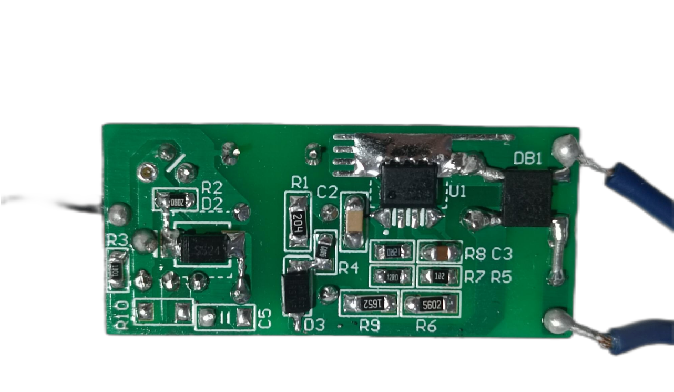

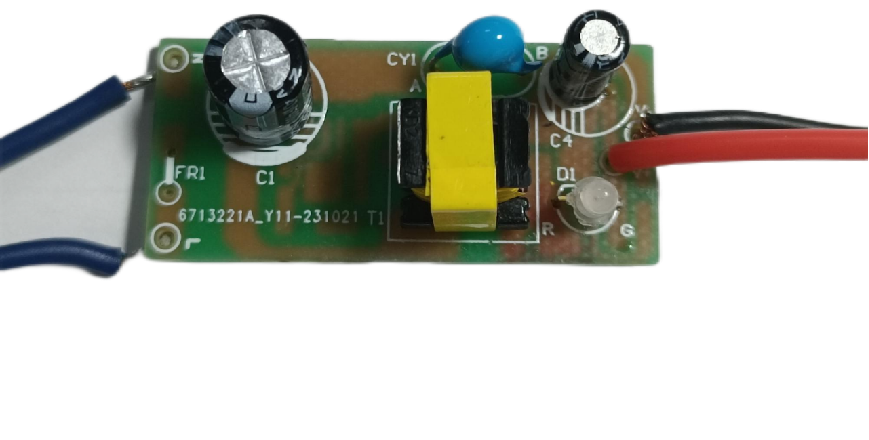

这个demo机是一款基于5218设计，AC90-264V输入实现4.2V0.35A输出的手电筒充电器。PCBA只有15个元器件，小体积，成本超低。

5218芯片可省去供电二极管、电阻、铝电解，可以工作在双绕组和三绕组应用系统下，自供电功能保证芯片能够在任何条件下正常工作，极简的外围应用仍然能够保证电源系统的稳定可靠工作。

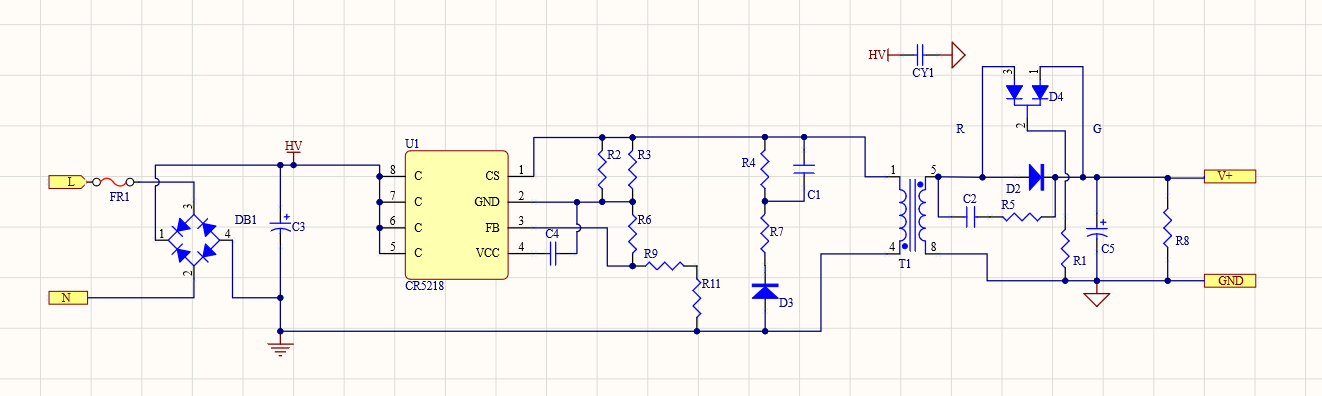

二、双绕组原理图

三、5218芯片特征

1、恒压恒流输出

2、内置高压启动节省启动电阻

3、待机<75mW

4、集成高压BJT

5、谷低导通模式，提升系统效率

6、输出短路保护功能

7、过温OTP保护功能

8高效节能：满足能源之星 EPS 2.0 版 VI 级能效标准

9芯片自供电，可省去供电二极管、电阻、铝电解

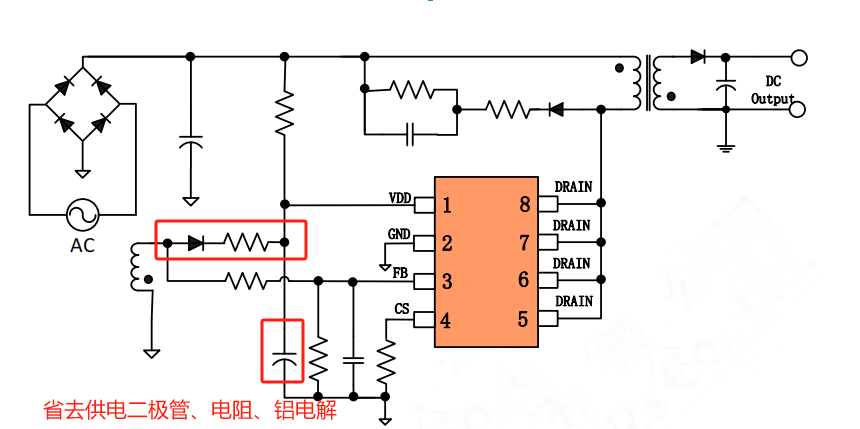

现在的供电芯片

传统的供电芯片

四、5218基本应用

1、小功率电源适配器

2、蜂窝电话充电器

3、圣诞灯、LED驱动器

4、替代线性调整器和RCC

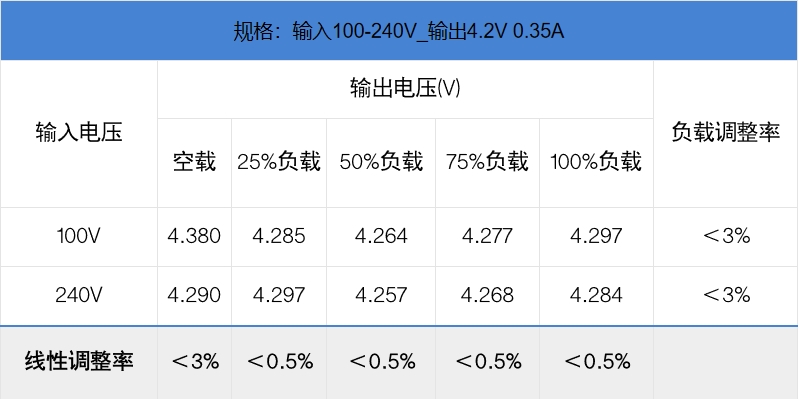

五、线性调整率参数
