FMC AD/DA 子卡 2 通道16bit 250MS/s AD 与2 通道16bit 500MS/s DA
|
概要
原理框图
更多信息请加weixin-pt890111获取技术指标
QT7350是一款较高带宽、高分辨率的中频数据采集与信号发生卡，它主要应用于软件无线电、信号收发等系统中。它集成了两路250MS/s的16位同步采集通道和两路500MS/s（插值可到1GS/s）的16位数模转换通道。它提供外部时钟输入接口，以及外部触发输入和内部触发输出接口，可实现多卡同步采集。符合ANSI/VITA57.1-2008FMC标准，可搭载于FMC通用载板上使用，如XilinxVC706，KC705等，及坤驰QT7010，QT7011，QT7020等通用FPGA载板。

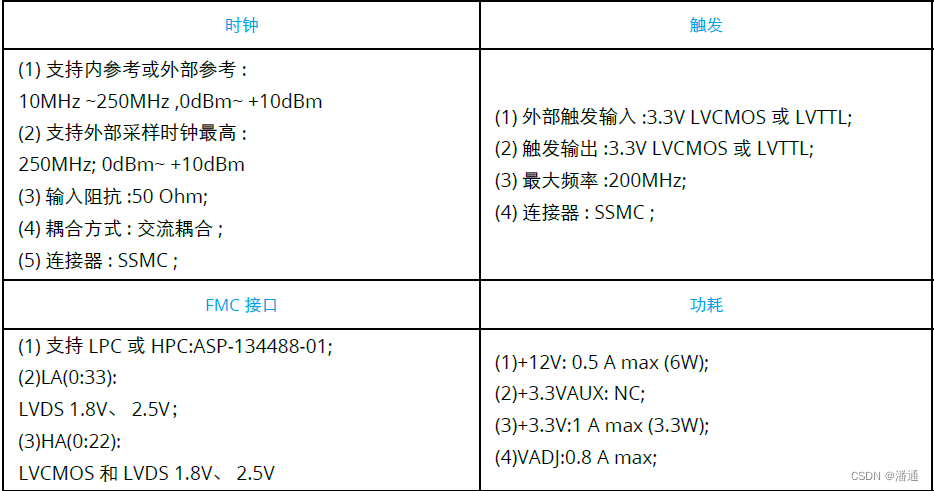

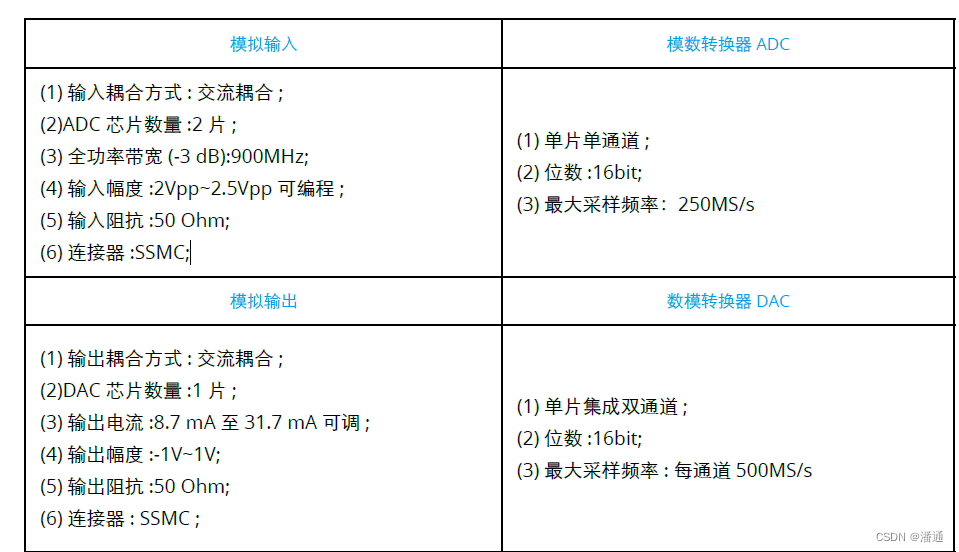

原理框图更多信息请加weixin-pt890111获取技术指标◾ADC采用2颗ADI的AD9467BCPZ-250，2通道250MS/s，16bit；
◾DAC采用1颗ADI的AD9122，2通道，500MS/s，16bit；
◾时钟采用AD9516-3，支持板上时钟和外部时钟；
◾共7个SSMC接口，1个FMC/HPC接口；
◾兼容FMC/LPC接口，但只支持ADC功能，无法支持DAC功能；
应用◾软件无线电
◾高速通信协议分析
◾ATE设备等
◾多载波、多模式蜂窝基础设施基站的反馈路径
其他支持◾用户手册
更多信息请加weixin-pt890111获取
◾针对Kintex-7，Virtex-7系列的可参考Vivado工程
