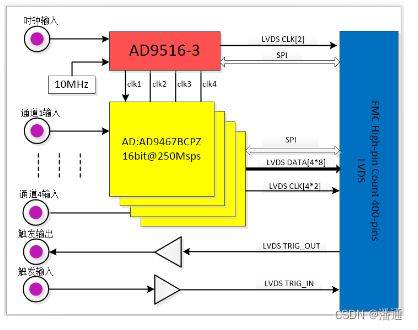

QT7150是一款高分辨率、高采样率的ADC FMC子板。它提供4路16位250MS/s的A/D通道，全功率模拟-3dB输入带宽可达900MHz。本产品是基于ADI公司的AD9467BCPZ-250模数转换芯片而设计。板卡支持外部同步/触发输入和输出；时钟模式支持内部参考时钟、外部参考/采样时钟输入等多种模式，时钟选择可通过SPI总线配置实现。


QT7150板卡的电气与机械设计依据FMC标准(ANSI/VITA57.1)，通过一个高密度连接器（HPC）连接至FPGA载板。前面I/O装配了7个SSMC同轴连接器。QT7150支持导冷结构，可适应于坤驰的多种FPGA载板，如QT7010、QT7011、QT7020、QT3011及Xilinx和Altera等通用载板，以进行高性能的算法计算。

更多信息请加weixin-pt890111获取

◾7个SSMC的连接器，其中4个分别为模拟信号输入1~4；一个是外部参考/采样输入信号（CLK）；一个为触发输出（TRO）；一个为触发输入(TRI)

◾采样频率：16bit，4通道250MS/s

◾带宽：全功率模拟带宽（-3dB）900MHz

◾适应范围：完全符合Vita57.1规范，包括结构件，子卡尺寸，面板连接器，正反面器件的限高等，大大提供了子卡的通用性和适配性

◾散热方式：风冷或导冷

◾AC耦合输入

◾时钟选择灵活：内部时钟、外部时钟选择可由载板控制

◾HPC高引脚数连接器，同时也支持LPC（1,2通道输入时）

◾工作温度：商业级0℃～+70℃ ，工业级-40℃～+85℃

◾软件无线电

◾宽带MIMO应用

◾数字波束成形

◾（雷达/声纳）电子战

◾物理实验

◾信号智能

◾航空航天和测试仪器

◾提供Verilog bit文件

◾开源的C/C++参考例子
