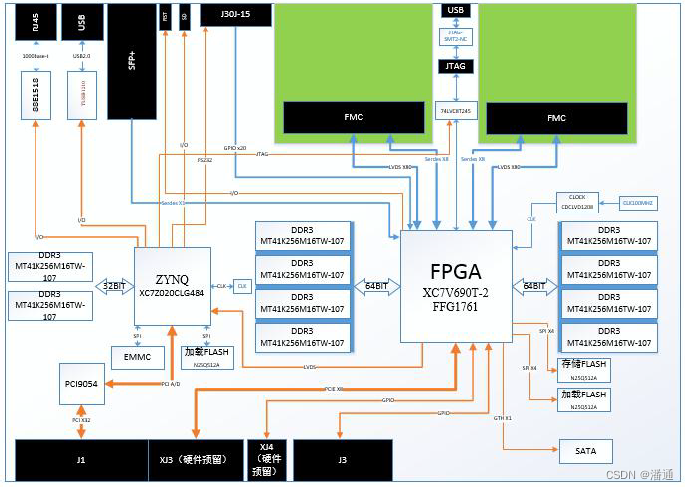

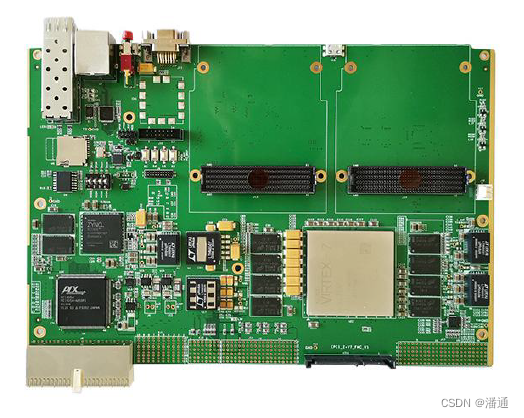

QT7061板卡是一款基于V7+Z7双FPGA的双FMC高性能CPCI载板。主要芯片采用Xilinx公司7系FPGA中最高端的Virtex7中的XC7VX690T-2FFG1761和Zynq7中的XC7Z020-CLG484，组成双FPGA载板。其中XC7VX690T-2FFG1761搭配2组共8片16bit 4Gb的DDR3 SDRAM（MT41K256M16HA-125ITE），XC7Z020-CLG484搭配2片相同规格的DDR3S DRAM。QT7061支持eMMC接口（也可以做为XC7Z020的IO扩展），SFP+接口，USB2.0接口、SD卡接口、千兆网、UART口、JTAG等外设接口，支持2个标准HPC的FMC扩展接口。另外PCB还兼容PXIe插槽（一般不焊接）。


QT7061板卡提供2路400Pin（40*10）的HPC连接器（ASP-134486-01）作为标准FMC接口，该连接器符合ANSI/VITA57.1标准，可以根据应用需求灵活地搭配FMC子卡，比如ADC子卡、DAC子卡以及光纤子卡等。

更多信息请加weixin-pt890111获取

— 双主控芯片：XC7Z020-CLG484和XC7VX690T-2FFG1761I；

—存储器：

-XC7VX690T搭配8片16bit 1600的DDR3 SDRAM（最大可支持4GB），最高带宽可达25.6GB/s；

-XC7Z020搭配2片16bit 1600的DDR3 SDRAM（最大可支持4GB），最高带宽可达6.4GB/s；

-支持SPI Flash加载程序；

-具有eMMC接口（也可以做为XC7Z020的IO扩展）；具有SD卡接口；

— 通信和网络

-支持UART口通信；

-支持网口通讯；

-支持从USB2.0 OTG；

— 配置：采用Micro USB接口进行JTAG程序下载

— 扩展连接器：2个FMC接口-HPC

— 160个单端或80个差分（34对LA、24对HA和22对HB）用户自定义引脚；

— 高速引脚：支持8个lane；

— VADJ支持1.2~3.3V可调；

— 支持IIC；

— 支持JTAG；

— 光纤接口-SFP+

— 控制&I/O

— 多个开关和按键；

— 多个LED指示灯；

— 散热：

— 支持12V风扇散热；

— 支持风冷散热（采用散热冷板）；

— 背板供电；

— 支持12V和5V外部供电；

— 工作温度范围：商业级070℃；工业级-40℃70℃。

— 物理特性大小：233.35mm x 160.00mm x 25.40mm

— 软件无线电

— FPGA信号处理

— 雷达图像处理

— 卫星通信系统

— 图象与视频处理

— 基带通信接收

— 多通道数字接收以及其他相关领域。
