浅谈建筑能耗管理系统解决方案
||
1、系统背景
《关于加强国家机关办公建筑和大型公共建筑节能管理工作的实施意见》 （建科[2007]245号）
国家机关办公建筑和大型公共建筑（以下简称大型公建）高耗能的问题突出，大型公建年耗电量约占全国城镇总耗电量的22%，每平方米年耗电量是普通居民住宅的10～20倍，是欧洲、日本等发达国家同类建筑的1.5～2倍。
为推进大型公建节能管理工作，需建立大型公建节能监管体系，逐步建立起全国联网的大型公建能耗监测平台，在大型公建安装分项计量装置，通过远程传输等手段及时采集分析能耗数据，实现对大型公建的实时动态监测、汇总分析，在此基础上，开展能耗统计、能源审计、能效公示等工作，并研究制定用能标准、能耗定额和超定额加价、节能服务等制度。
2、建设标准
2.1 技术导则
《关于印发国家机关办公建筑和大型公共建筑能耗监测系统建设相关技术导则的通知》 （建科[2008]114号）
为科学、规范地建设国家机关办公建筑和大型公共建筑能耗监测系统，统一能耗数据的分类、分项方法及编码规则，实现分项能耗数据的实时采集、准确传输、科学处理、有效储存， 制订《国家机关办公建筑和大型公共建筑能耗监测系统分项能 耗数据采集技术导则》 。导则的制定，为确定建筑用能定额、制定建筑用能超定额加价制度提供数据支持，指导国家机关办公建筑和大型公共建筑节能管理和节能改造。

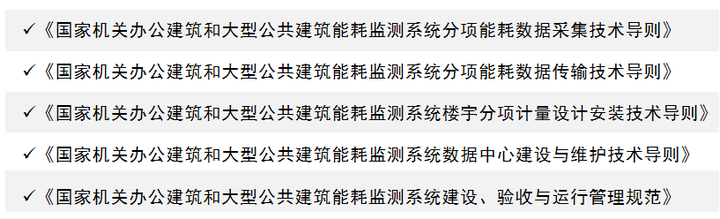

2.2 参考标准
添加图片注释，不超过 140 字（可选）

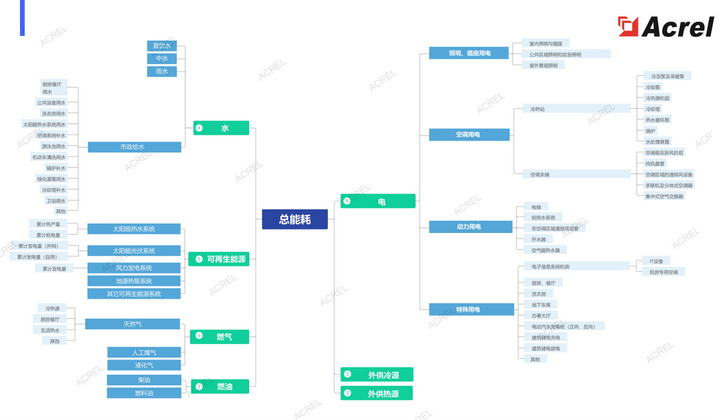

2.3 建筑能耗分类分项模型
添加图片注释，不超过 140 字（可选）
2.4 应用场景

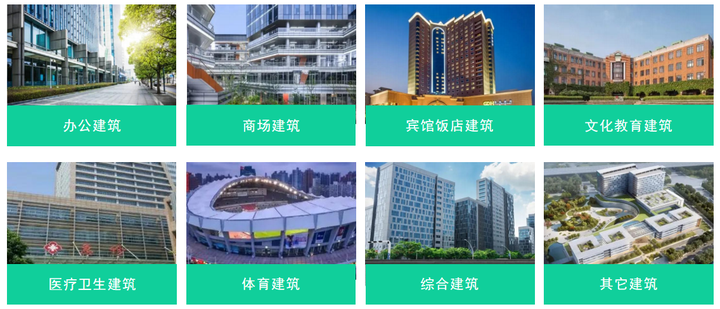

根据建筑的使用功能和用能特点，将国家机关办公建筑和大型公共建筑分为8类。
备注：其它建筑指除上述7种建筑类型外的国家机关办公建筑和大型公共建筑
3、系统结构

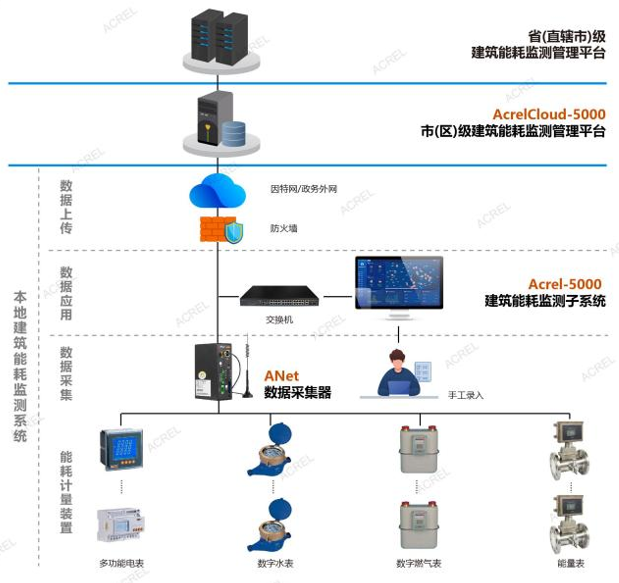

大型公共建筑能耗监测系统为三级架构：一 为省级建筑能耗监测管理平台；二 为市（或区）级建筑能耗监测管理平台；三 为建筑（建筑群）能耗监测子系统。
建筑能耗监测子系统：
建筑中电、水、燃气、集中供热、集中供冷及可再生能源等能耗应采用自动采集方式；当无法采用自动方式采集时，可采用人工采集方式；
数据采集器应支持对多种类型的能源计量装置进行采集；具备向多个平台发送数据的能力；支持自动校时；支持断点续传；支持远程配置和管理；支持数据加密、身份认证；支持本地存储；
能耗监测子系统应用层宜采用B/S架构；能耗原 始数据应保存1年以上；
添加图片注释，不超过 140 字（可选）
4、AcrelCloud-5000
AcrelCloud-5000具备Acrel-5000中针对单体建筑能耗在线监测的功能，同时还能实现对建筑群的能 耗进行集中在线监测、统计分析，可以做为市、区级 政府能耗在线监测平台使用，并将区域内能耗数据按 照标准要求上传至上级政府能耗监测平台，可广泛应用于园区、高校、集团企业等需要对大量建筑的能耗进行集中统一管理的场景。
4.1 软件功能

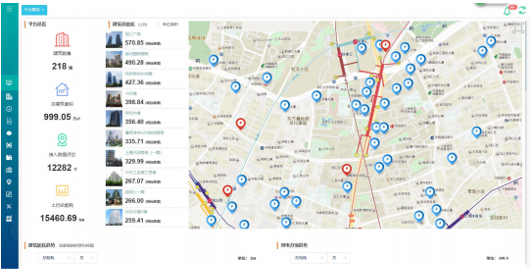

能耗综合看板：综合展示平台接入的所有建筑的能耗情况，包括接入的建筑数量、建筑总面积、总能耗，并以地图形式显示建筑物的分布情况。
添加图片注释，不超过 140 字（可选）
建筑能耗排行：对接入平台的建筑物按照总能耗、单位面积能耗、分项能耗进行排序。
添加图片注释，不超过 140 字（可选）

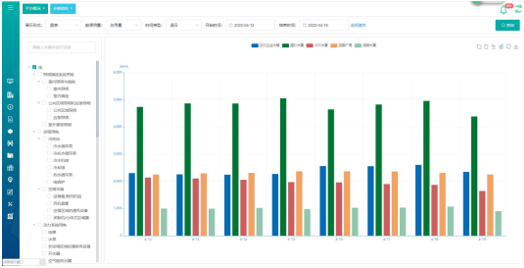

多建筑能耗对比分析：对接入平台的任意多个建筑物，按照分类能耗、分项能耗、单位面积能耗在同一时间段内进行逐时、逐日、逐月对比分析。
添加图片注释，不超过 140 字（可选）

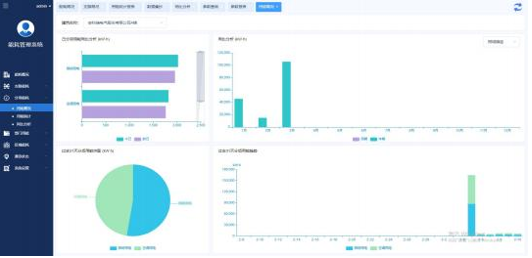

建筑类型能耗分析：对接入平台的建筑按照办公建筑、综合建筑、商场建筑等类型进行分类，并按建筑类型汇总统计能耗值，统计各个建筑类型的能耗占比，并与历史数据进行同环比分析。
添加图片注释，不超过 140 字（可选）

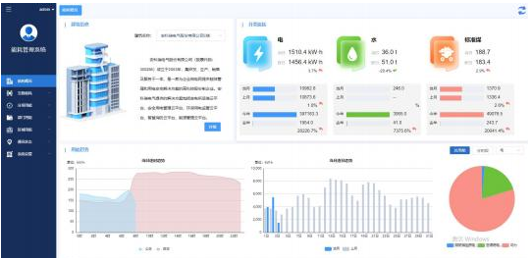

区域建筑能耗分析：对接入平台的建筑按照行政区域进行分类，按区域汇总统计建筑用能，统计各区域的用能占比，并根据历史数据进行同环比分析。
添加图片注释，不超过 140 字（可选）

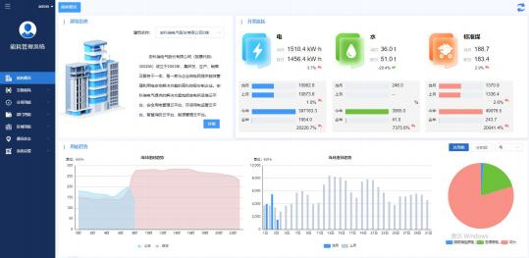

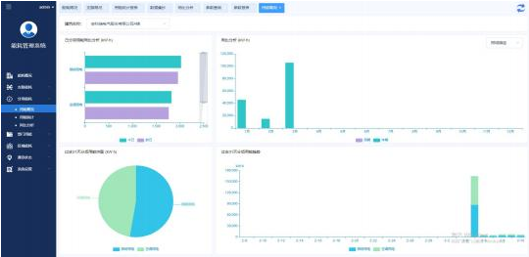

建筑群能耗分析：汇总选中的建筑群能耗数据，展示逐时、逐日、逐月、逐年用能趋势。
添加图片注释，不超过 140 字（可选）

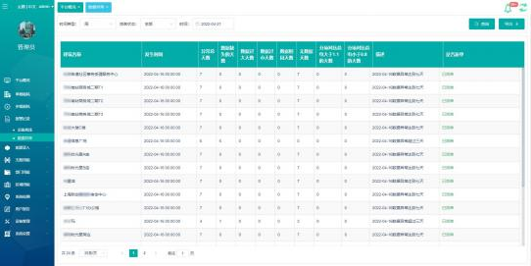

异常数据检查：检查内容包括数据过大、数据过小、数据缺项、数据 缺失、总分数据不对等，可发送邮件提醒，保证数据满足上级平台的要求。
添加图片注释，不超过 140 字（可选）
数据上传：按照地方公共建筑能耗设计规范要求，将区域内建筑能耗数据汇总打包后，定期上传至上级能耗监管平台， 同时保证上传数据的质量符合规范要求。
添加图片注释，不超过 140 字（可选）
4.2 系统特点
部署方便：支持Windows、Linux及国产麒麟操作系统；
*面兼容：采集器同时提供RS-485、M-bus、以太网接口，支持通过Modbus、DL\T 645、CJ/T 188、Q/GDW 376.1、DL/T698.45 等协议采集各类水、电、气、冷(热)量表数据；
安全可靠：数据加密上传，断点续传，失电报警；
标准规范：严格按照国家标准及各地实施细则开发，对接过全 国多个省份的政府监管平台；
组网方便：支持有线、Lora无线数据采集，支持以太网有线上 传、4G无线上传；
访问方便：B/S架构，支持浏览器、手机APP访问。
4.3 典型硬件

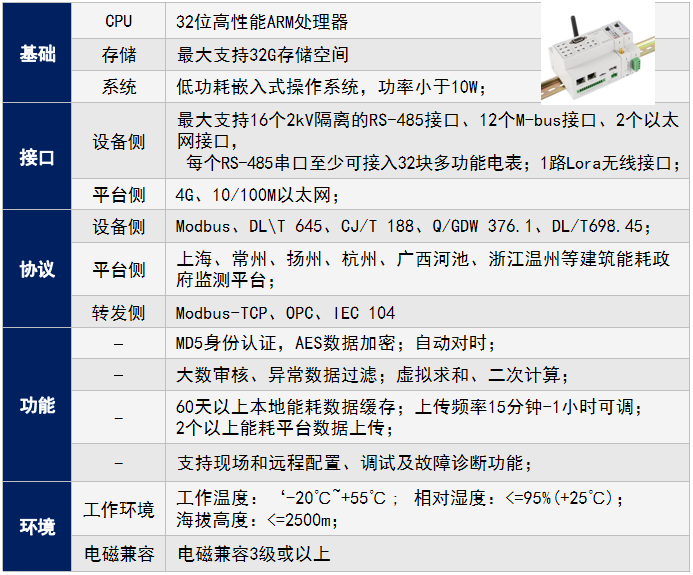

ANet数据采集器：ANet系列数据采集器（网关）是一款基于嵌入式操作系统开发的低功耗高性能工业级边缘数据 计算产品，具备强大的EMC防护能力，可在强电磁 环境下高效稳定运行。产品集成了多种数据通信接 口，支持各个行业的通信协议，满足大型公建能耗 监测系统对数据采集器的各项要求，实现了对水、电、气等多种能源数据采集需求。
添加图片注释，不超过 140 字（可选）

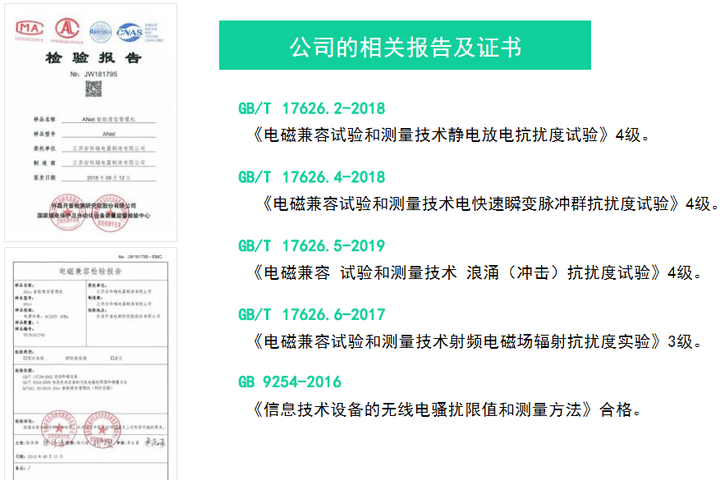

公司的相关报告及证书

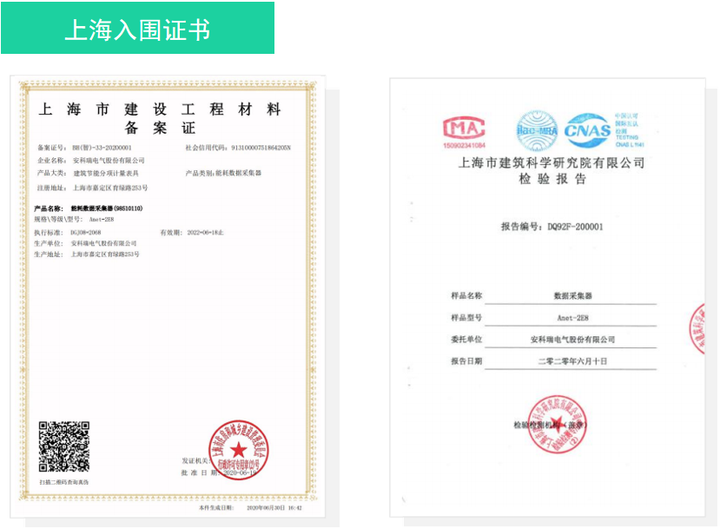

上海入围证书
5、典型案列
5.1 办公建筑
山东省知识产权中心能耗监测系统 阳光保险通州后援中心能耗监测系统
永昌传媒中心能耗监测系统 南京金融城建筑能耗监测系统
上海阳光滨江中心能耗监测系统 中国人民银行贵阳中心支行能耗监测系统
天津滨海文化商务中心能耗监测系统
5.2 商场建筑
成都优客城市广场能耗管理系统 济南路港商业广场能耗监测系统
大连万科生活广场项目能耗监测系统 南通南山湖水街建筑能耗监测
北京大钟寺方恒国际商业广场能耗监测系统 东莞利丰广场能耗监测系统
青岛保利广场能耗监测系统 无锡恒隆广场能耗监测系统
5.3 医疗卫生建筑
江阴市人民医院东院工程能耗管理系统 攀枝花市中西医结合医院能耗监测系统
上海皮肤病医院能耗监测系统 山西孝义人民医院能耗监测系统
天津滨海中医医院能耗管理 苏州中医院建筑建筑能耗监测
许昌市中心医院新院区能耗监测系统 福建省福州市儿童医院能耗监测系统
广州增城人民医院能耗监测系统 银川中医院能耗监测系统
济南中心医院能耗监测系统 兰陵县人民医院能耗监测系统
5.4 体育建筑
金阊体育馆能耗管理系统 长春市全民健身活动中心游泳馆改造工程
海门体育中心能耗监测系统 青浦区体育中心能耗监测系统
2021年FIFA世俱杯决赛上海体育馆应急改造工程项目能源管理系统
5.5 综合建筑
上海博物馆浦东东馆能耗监测系统 徐汇滨江综合商务区项目能耗系统
嘉隆国际广场能耗监测系统 上海临港国际会议中心能耗管理系统
天鹅湖奥斯塔娜中心广场能耗管理系统 虹桥D19能耗监测系统
永春/德化/安溪东/南安北高铁站能耗监测系统 天津地铁六号线能源管理系统
5.6 政府机关
新疆吉昌市政务中心能耗监测系统 天津市公安局能耗监测系统
昆山公安局特警基地能耗监测系统 海南省气象局能耗监测系统
蒲城县政务中心办公大楼能耗监测系统 常熟公安局刑侦大队能耗监测系统
延安市市级行政中心能耗监测系统
5.7 学校/高校
南京理工大学江阴校区能耗监测系统 苏州技师学院综合实训楼能耗监测系统
曲阜师范大学能耗监测系统 天津大学滨海工业研究院孵化中心能耗监测系统
新疆大学新校区能耗监测系统 清华大学综合实验楼能耗监测系统
合肥市第九中学能耗监测系统 常熟理工学院能耗监测系统
西北大学长安校区体育馆能耗监测系统
6、常见问题
6.1 能耗系统支持哪些能源接入？
能耗系统严格按照相关标准与导则开发，支持标准中涉及到的电、水、燃 气、冷热量、等各种能源的管理，要求 相关计量装置具备远程通讯功能。
6.2 能耗系统支持哪些接入协议？
安科瑞能耗系统使用ANet系列智能网关进行数据接入，只要相关仪表或传 感器具备485接口并使用Modbus、DL/T645、CJ/T 188等相关标准协议即可接入系统。同时网关也支持第三方系 统通过Modbus TCP等方式进行数据对接。
6.3 安科瑞参与过哪些省市的建筑能耗系统的建设，并成功与当地政府监测平台对接过？
包括但不限于上海市，重庆市，天津市，浙江省的台州市、温州市、嘉兴市，江苏省扬州市、南通市、常州市、镇江市、泰州市、盐城市，山东省济南市、淄博市、东营市，湖北省武汉市，湖南省 长沙市，陕西省西安市、榆林市。
6.4 安科瑞能耗系统对部署环境有什么样的要求？
能耗系统采用全开源技术栈进行开发，使用开源Mysql数据库无需付费购买，同时软件支持部署在Linux与windows系统中，用户可选用开源Linux系统，从而节省成本。
6.5 安科瑞能耗系统支持哪些方式与第三方系统进行数据对接？
能耗系统支持两种方式转发数据，一是通过网关提供的ModbusTCP的方式将数据转发给第三方系统，另外也支持通过软件侧的HTTP协议将数据转发给第三方平台或系统。
6.6 体验帐号？
能耗云：http ://47.111.189.240:15060/EMS2/#/login guest 123456
本地能耗：http ://47.111.189.240:15060/EMS/#/login WEBguest 123456
