产品描述

H5119SL是一款外围电路简单的多功能平均电流型LED恒流驱动器，适用于5-85V电压范围的非隔离式大功率恒流LED驱动领域。

芯片采用了平均电流模式控制，输出电流精度在±3％；输出电流对输入输出电压以及电感不敏感；芯片内部集成了环路补偿，外围电路更加简洁可靠。

此外PWM端口支持超小占空比的PWM调光，可响应小于60ns的PWM脉宽波形，PWM端口为高电平，芯片正常工作，为低电平芯片输出关闭。

H5119SL采用SOT23-6封装。

产品特征

l支持宽压输入范围

l平均电流工作模式

l支持输出电流4A

l转换效率最高可达95%

l输出电流精度±3%

l支持PWM调光

l最大工作频率1MHz

l最大调光频率25KHz

l调光深度可达0.1%

l可做多路共阳极输出，抗干扰强

l带过热保护功能

l带输出短路保护功能

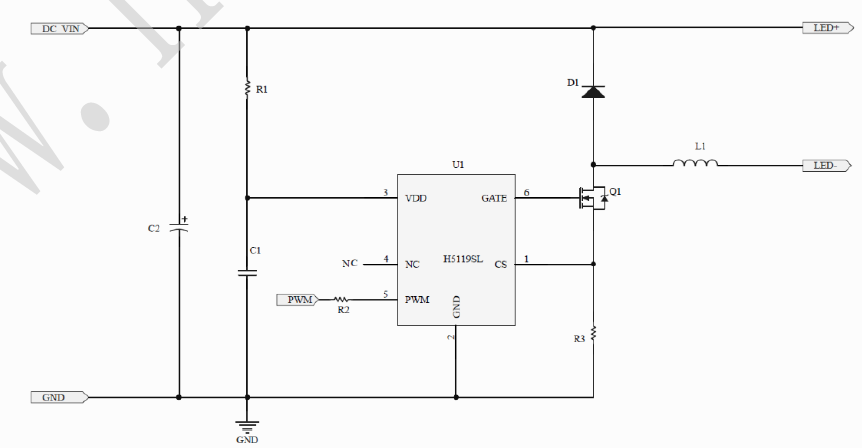

典型应用

l智能调光照明

l电瓶车照明，汽车照明

l背光驱动以及洗墙灯

l景观LED点光源

l商业照明

l建筑照明

l强光手电筒，警示灯

lMR-16LED灯
