产品描述

H5628L是一款外围电路简单，采用VFPWM连续工作模式的非隔离式恒流LED驱动芯片。H5628L典型开关频率固定为130KHz，由于采用固定PWM工作模式，因此在应用中可以采用较小值的电感，可以有效节省整机空间。H5628L可以通过对MODE端口进行控制实现两种功能切换，MODE悬空即为高亮模式，MODE接高电平即为50%负载电流的低亮模式。

H5628L采用ESOP-8封装，芯片低部设计散热片连接于Drain脚，可以使芯片有效散热。

产品特征

宽压8V-90V输入范围

典型的130KHz开关频率

高效率：最高可达95%以上

输出电流可高达2.5A(玻纤板上应留余量)

内置智能温度保护，高温掉电流

内置100V低内阻MOS

内置5.5V稳压管

平均电流工作模式

集成输出短路保护功能

典型应用

直流或交流输入LED驱动器

RGB背光LED驱动

电动自行车照明

大功率LED照明

汽车照明等

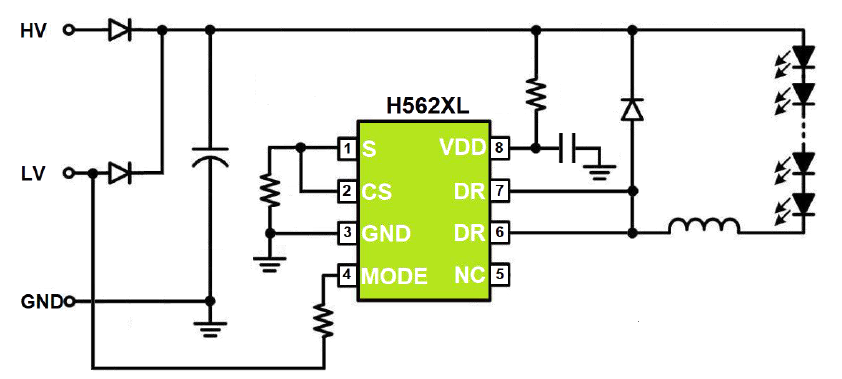

典型电路图
