产品描述

H5112C是一款外围电路简单的多功能平均电流型LED恒流驱动器，适用于5-90V电压范围的非隔离式大功率恒流LED驱动领域。

芯片采用了平均电流模式控制，输出电流精度在±3％；输出电流对输入输出电压以及电感不敏感；芯片内部集成了环路补偿，外围电路更加简洁可靠。

此外PWM端口支持超小占空比的PWM调光，可响应小于60ns的PWM脉宽波形，PWM端口为高电平，芯片正常工作，为低电平芯片输出关闭。

H5112C采用SOP-8封装。

产品特征

内置100V高压MOS

宽压5V-90V输入范围

平均电流工作模式

输出电流最大可调1.2A(根据散热条件)

转换效率最高可达95%

输出电流精度±3%

支持PWM调光

最大工作频率1MHz

最大调光频率25KHz

调光深度可达0.1%

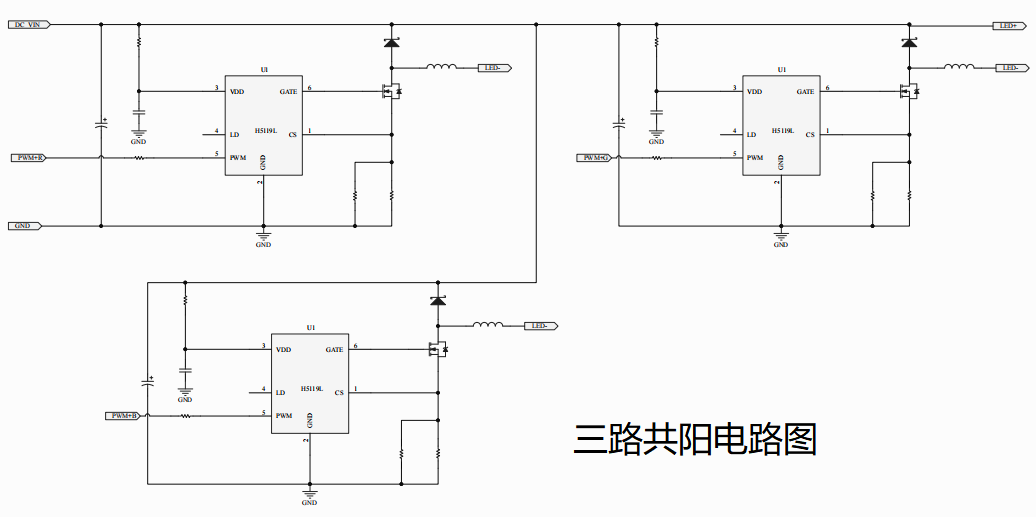

可做多路共阳极输出，抗干扰强

带过热保护功能

带输出短路保护功能

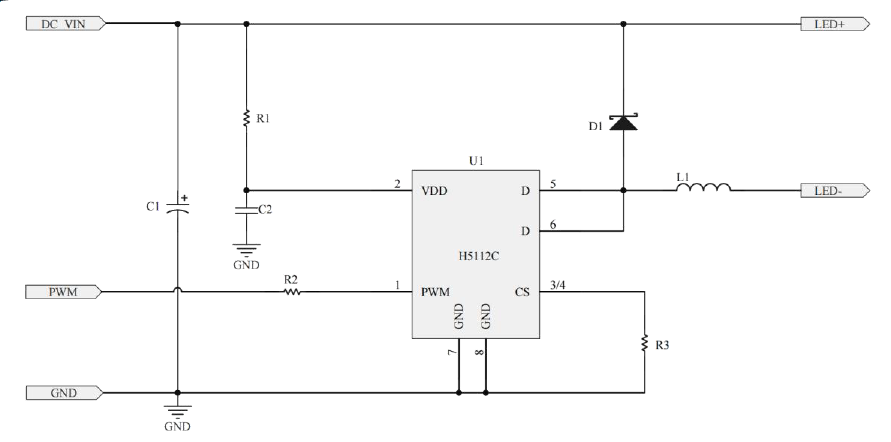

典型应用

智能调光照明

电瓶车照明，汽车照明

LCD背光驱动及洗墙灯

景观LED点光源

商业照明

建筑照明

强光手电筒，警示灯

MR-16LED灯
