产品描述

H6338是一款连续电感电流导通模式的降压型LED恒流驱动器，用于驱动一个或多个LED灯串。H6338工作电压从4V到42V，提供可调的输出电流，最大输出电流可达到1.2A。H6338内置功率开关管，采用高端电流检测电路，支持PWM信号调光和模拟调光。H6338内置过温保护电路，当芯片达到过温保护点进入过温保护模式，输出电流逐渐下降以提高系统可靠性。

H6338电路架构使得在低压差工作时输出电流无过冲，提高LED工作寿命，H6338采用的恒流电路具有优异的负载调整率和线性调整率。

H6338采用SOT89-5封装

产品特征

l 低压差无过冲

l 高端电流检测

l 电流精度±2.5%

l 内置60V低压MOS

l 输入宽电压4~42V

l 输出电流可高达1.2A

l 最高开关频率:1MHz

l 高效率：最高可达98%

l 支持PWM调光和模拟调光

l 最大辉度控制频率:25KHz

l 滞环控制，无需环路补偿

l 内置集成输出短路保护功能

l 内置智能温度保护，高温掉电流

l 优异的负载调整率和线性调整率

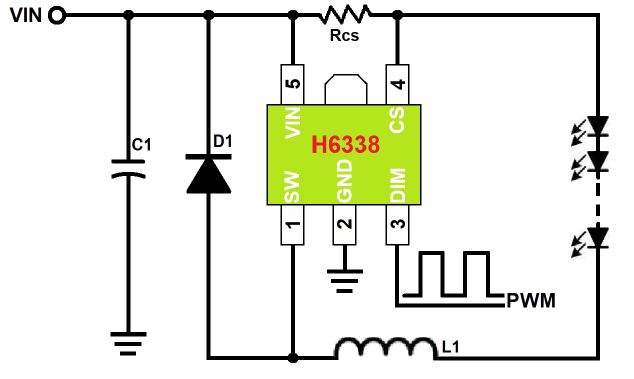

典型电路图：

典型应用

l 舞台灯

l 智能照明

l 洗墙灯，景观亮化

l LED备用灯，信号灯

l 建筑照明，汽车照明

l 低压LED射灯代替卤素灯
