APView500电能质量在线监测装置集谐波分析、波形采样、电压暂降/暂升/中断、闪变监测、电压不平衡度监测、事件记录、测量控制等功能为一体。能够满足110kV及以下供电系统电能质量监测的要求，广泛适用于化工、钢铁、冶金、医院、数据中心、交通建筑等行业的电能质量监测。

APView500电能质量在线监测装置采用了高性能多核平台和嵌入式操作系统，集谐波分析、波形采样、电压暂降/暂升/中断、闪变监测、电压不平衡度监测、事件记录、测量控制等功能为一体。装置在电能质量指标参数测量方法的标准化和指标参数的测量精度以及时钟同步、事件标记功能等各个方面均达到了IEC61000-4-30 A 标准，能够满足 110kV 及以下电能质量监测的要求。

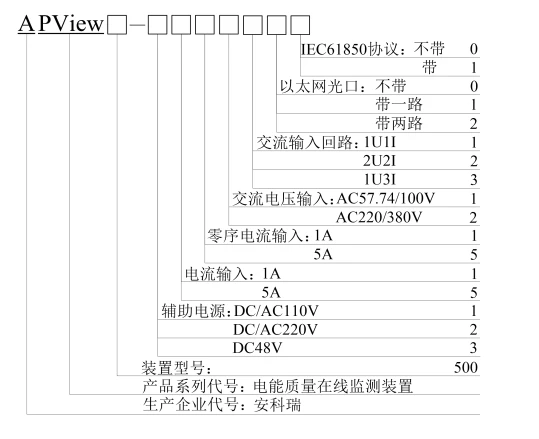

1.型号说明

2.电能质量监测系统

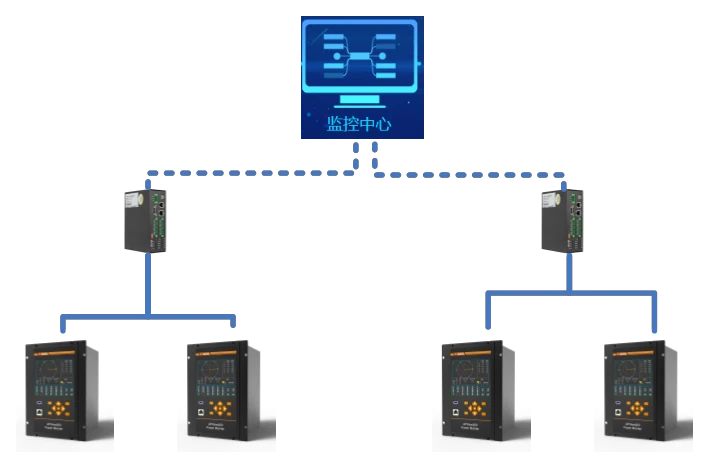

2.1组网方式

​该系统将APView500电能质量在线监测装置通过网线接入网关，网关可通过有线或无线方式组网，将数据上传至监测平台，方便对充换电站集中管理。【这里建议改成方便对用户站集中管理】

2.2谐波分析

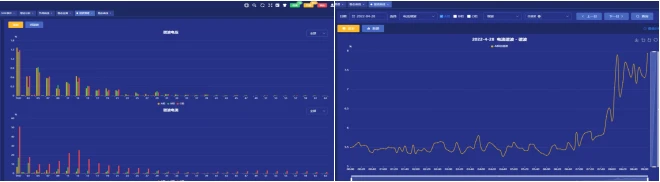

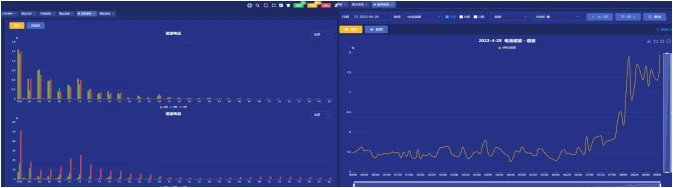

       谐波做为国标要求测试项目，用户可查看监测点2~63谐波和0.5~62.5次间谐波的实时频谱图，可根据日期查看各次谐波的历史曲线。谐波较高将会导致从点系统功率因数降低，降低电网使用率，增加连接器热损耗带来安全隐患。

2.3事件分析

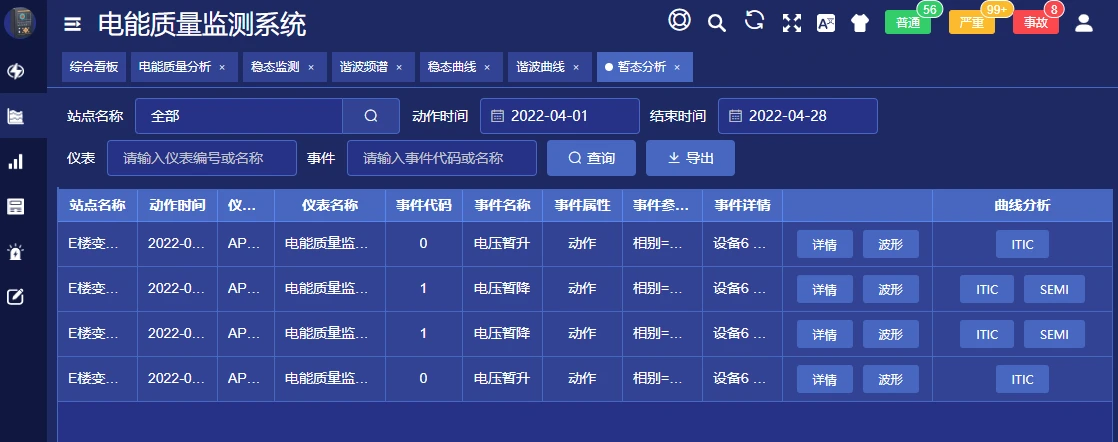

       平台为用户提供监测点发生事件总览，包含141种稳态越线事件、暂态事件及瞬态事件记录。稳态事件136种，暂态时间3种，瞬态事件2种。事件信息包括事件的触发时间、事件类型、触发通道、特征幅值及持续时间。用户可根据需求进行事件查询及导出。

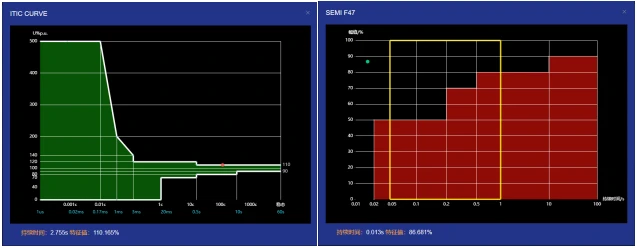

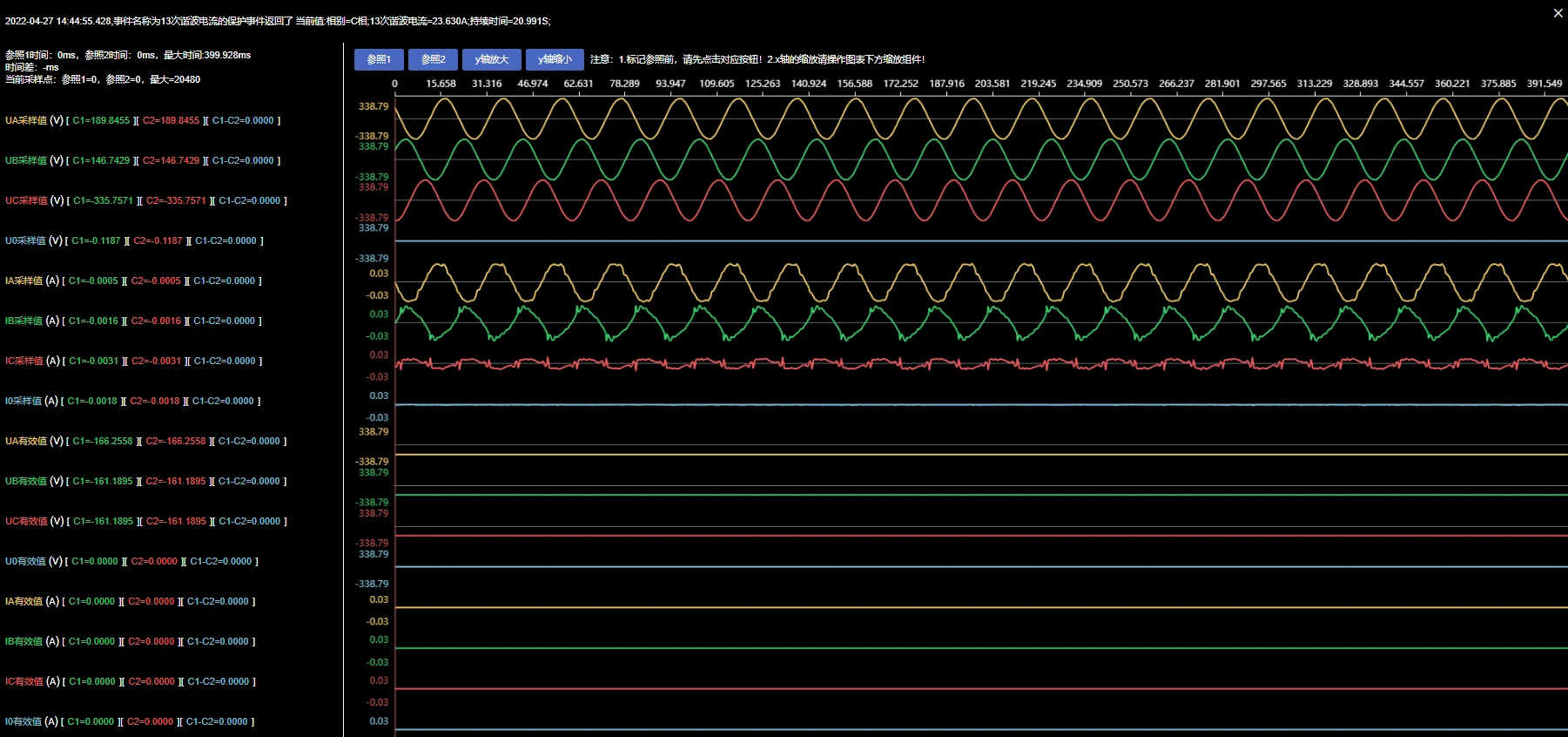

       对于电压暂升、暂降及短时中断事件可为用户提供ITIC/SEMIF47容忍度曲线分析，用户也可查看发生告警的事件波形，波形精度为每周波1024点。

2.4趋势分析

        用户可通过平台可查看监测点负荷曲线及电压电流、电压偏差、不平衡度、闪变等历史趋势曲线。

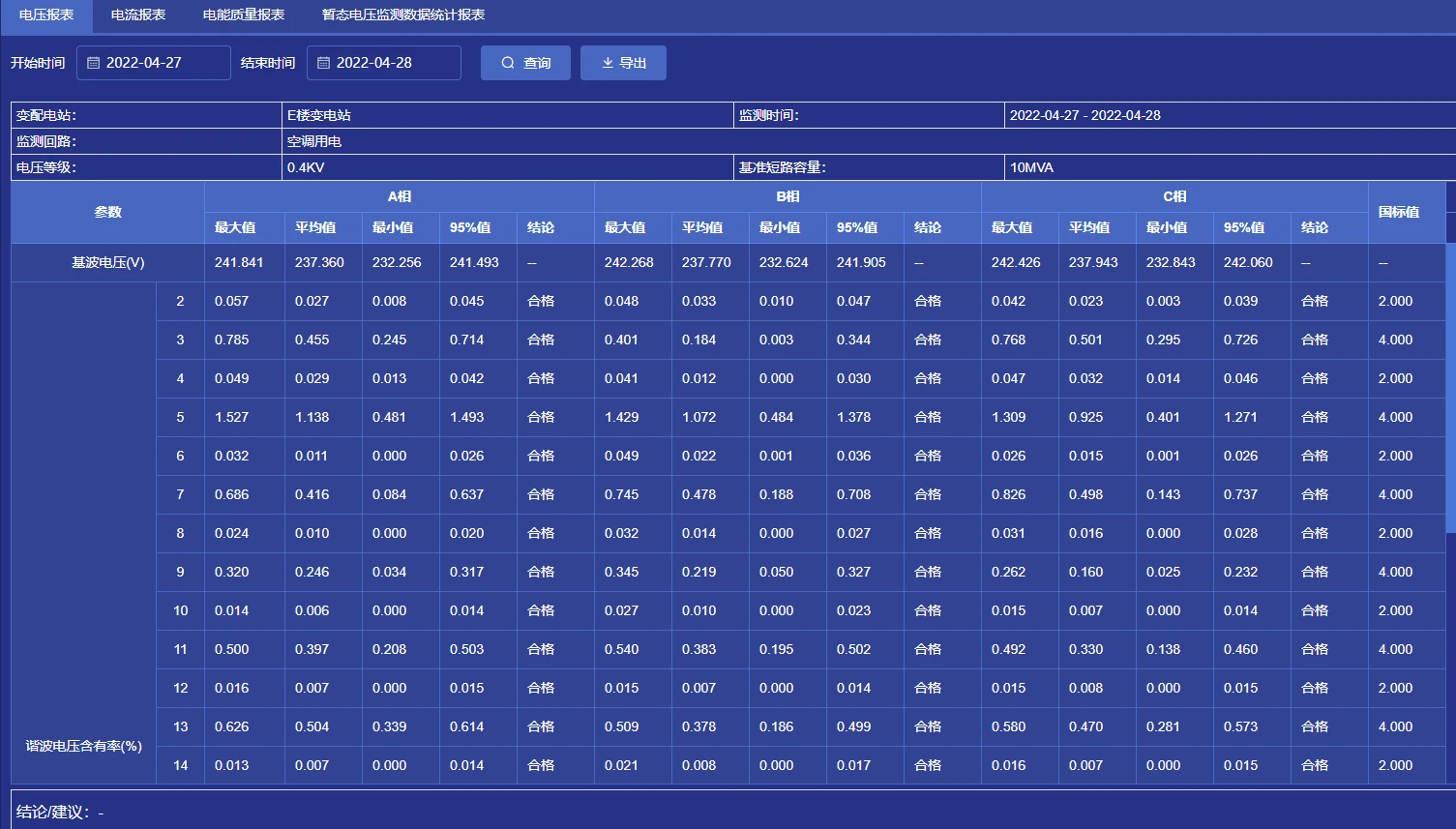

2.5诊断报告

       系统可根据监测点的电能质量情况统计分析生成电能质量诊断报告。
