APView500电能质量在线监测装置集谐波分析、波形采样、电压暂降/暂升/中断、闪变监测、电压不平衡度监测、事件记录、测量控制等功能为一体。能够满足110kV及以下供电系统电能质量监测的要求，广泛适用于化工、钢铁、冶金、医院、数据中心、交通建筑等行业的电能质量监测。

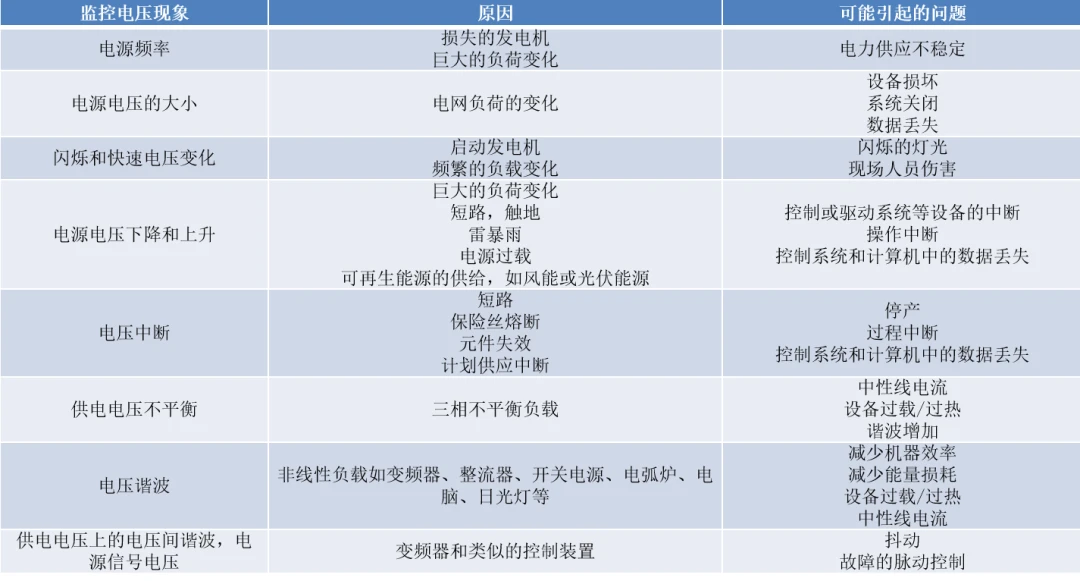

随着电气环境中自动化程度的提高,以电力电子技术为代表的各种整流、逆变、变频等非线性负载比重不断变大,加之调控手段不完善及外来干扰等原因,使得电能质量下降。基于计算机、微处理器控制的电子仪器在国民经济企业中大量使用,对供电质量的敏感程度越来越高,对电能质量提出了更高的要求,从而使电能质量问题及其解决措施逐渐成为研究的热点。

要对电网的电能质量进行改善,首先要对电能质量做出准确的检测和分析,测量电网的电能质量水平,并分析和判断造成各种电能质量问题的原因,为电能质量的改善提供依据。

1.2 特点

1.2.1 的硬件平台

装置采用基于 Xilinx SoC 构架的双 ARM 内核处理器，ARM1 用来数据采样、电能质量数据计算，ARM2 运行嵌入式 Linux、TCP/IP 协议、Http 协议、Web 服务器、电能质量数据的存储、统计、分析。装置每周波采样高达 1024 点，具备高测量精度能准确记录故障波形。

采用 eMMC 进口高速存储芯片容量达到 32GB，可以长期存储事件记录与故障波形等数据。

具备友好的人机界面，800*480 像素点阵彩色大尺寸液晶可就地查看实时波形与故障波形，方便用户故障分析。

1.2.2 丰富的接口资源

16 路交流电压/电流通道，可同时接入多组电压电流，如单组电压电流、双组电压电流等；

16 路可编程无源继电器出口、22 路有源开关量输入通道；

2 路 RS485 接口支持 Modbus-RTU 规约；

4 路以太网接口，支持 Modbus-TCP、IEC61850、Web Server；

1 路 GPS 对时接口，支持 IRIG-B 对时方式；

1 路 RS232 接口，用于接入打印机；

1 路 USB 接口，可用于文件导出及装置维护。
