二极管反向恢复时间测试仪   型号DI-50-400-III

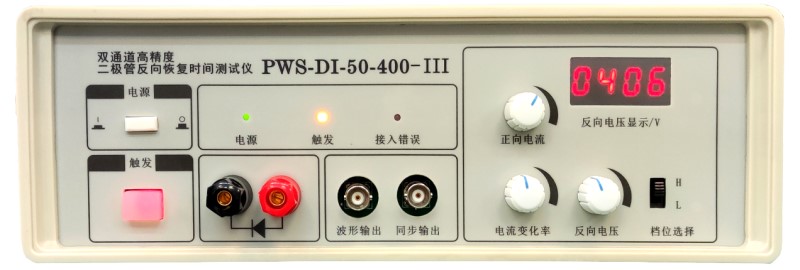

第三代产品，在第二代产品的基础上，增加了0~50V低压大功率二极管的兼容测量；二极管反向恢复时间测试仪面板介绍如图1所示，包括电源开关、电源指示灯、触发开关、触发指示灯、接反指示灯、正向电流调节、反向电压调节显示与档位选择、恢复电流斜率调节、示波器波形采集端、示波器同步信号输入端。

一、主要特点

A：测量多种二极管                            B：二极管反向电流峰值≥100A

C：二极管正向电流50A                      D：二极管反向电压分档设定Vr=0-50/0-400V

E：二极管接反、短路开路保护             F：示波器图形显示

G：EMI/RFI屏蔽密封                         H：同步触发输出端

二、应用范围

A：快恢复二极管                               B：场效应管（Mosfet）内建二极管

C：IGBT内建二极管                           D：其他需要测量trr的二极管

三、电源参数

                                                                         可 以 定 制 指 标
