双输出声光Q开关驱动器说明书

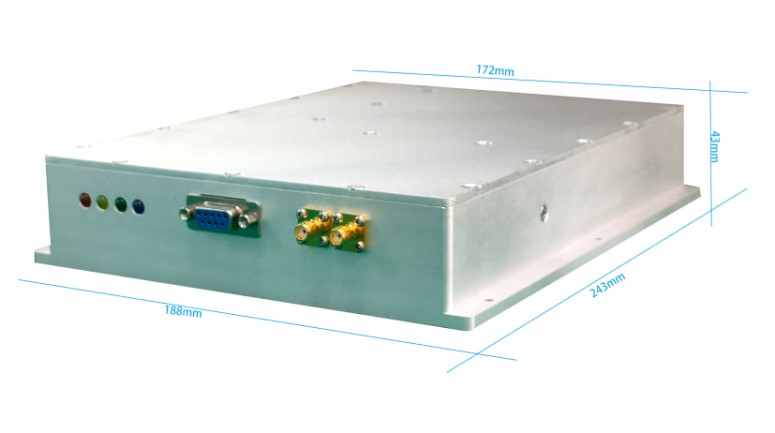

                                                                           本机型号：200A28S27-F1

一、 特性介绍

单/双射频频点模式，单频点模式最大功率100W，双频点模式最大平均功率50W+50W

双频点模式工作时峰值功率达200W。

专为驱动声光Q开关设计。

该模块支持双路TTL调制与双路模拟调制功能

支持高反射功率保护功能。

二、特性

1. 27.12±0.5MHz双频工作频率，双频工作模式时每频点输出功率50W，两路总输出平均功率100W，峰值输出功率200W。

2. 石英晶体稳频。

3. 双路TTL调制输入，电压5V，内建超压保护电路。

4. 双路模拟幅度调制输入，分别控制两个频点射频功率。

5. 高反射功率保护功能。

6. 单28V供电，工作电流＜20A

7. EMI密封

三、应用

特殊用途声光Q开关驱动

                                                                          可 以 定 制 指 标
