深圳艾克思科技 二极管反向恢复时间测试仪
二极管反向恢复时间测试仪
一：主要特点
|
A：测量多种二极管 B：二极管反向电流峰值100A（定制） C：二极管正向电流30A（定制） D：测量精度5nS |
E：二极管接反、短路开路保护 F：示波器图形显示 G：EMI/RFI屏蔽密封 H：同步触发端 |
二：应用范围
A：快恢复二极管 B：场效应管（Mosfet）内建二极管
C：IGBT基内建二极管 D：其他二极管
三：DI-1000-II外观介绍

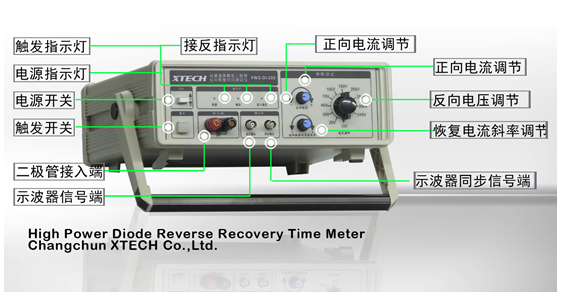

DI-1000二极管反向恢复时间测试仪面板介绍如图1所示，包括电源开关、电源指示灯、触发开关、触发指示灯、接反指示灯、正向电流调节、反向电压调节、恢复电流斜率调节、示波器信号端、示波器同步信号端。
四：DI-1000测试仪参数
|
类 型 |
数 值 |
单 位 |
备 注 |
|
反向恢复电流 |
100 |
A |
峰值 |
|
反向电压 |
50至1000 |
V |
分档 |
|
正向电流 |
30 |
A |
峰值 |
|
按下频率 |
0.5 |
Hz |
手动按下 |
|
0 |
Hz |
短路情况，无法测量 |
|
|
电源输入 |
220 |
VAC |
功耗小于10W |
可 以 定 制 指 标
