多路LD半导体激光器驱动电源

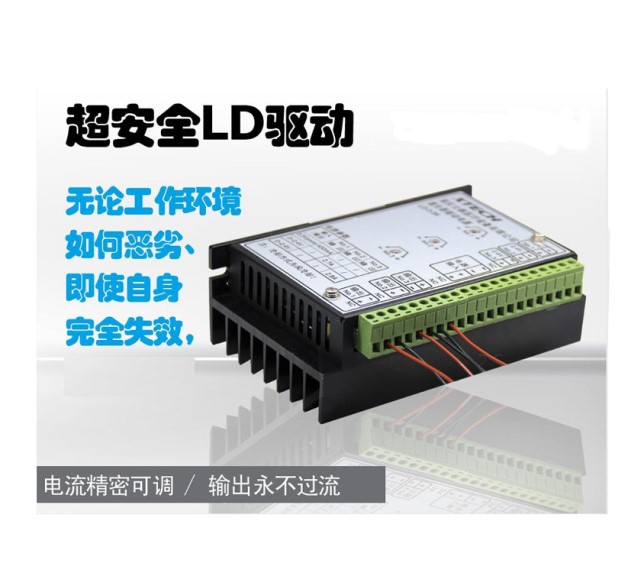

一、  产品外观图

二、产品指标

1.输入电压: 6V DC

2.恒流输出路数：3路

3.恒流输出电流1：800mA

4.恒流输出电流2：3.5A

5.恒流输出电流3：3.5A

6.恒流输出电压范围：0~3 V

7.冷却方式：强制风冷

8.控制模拟量电压：3.3V PWM占空比调节控制800mA恒流源，2.4V控制3.5A，2.4V控制3.5A

9.控制模拟量输入路数：3路

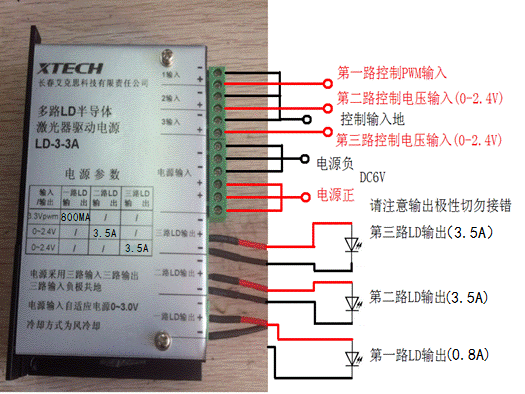

二、 电气连接

 操作时应断电连接，确认连接无误后方可通电。注意该恒流电源需要强制风冷以防温度过高损坏电源或激光器。

 为避免可能出现的接触不良情况损坏激光器，本恒流电源的输出端直接引出输出引线。因此，该引线与激光器间应直接焊接,避免使用连接器等可能降低连接可靠性的装置如图2

三、输出电流与输入电压关系:

注:该恒流电源支持输出微调，可打开上盖缓慢调节电位器，微调输出电流。
