深圳艾克思科技0-15A-24V输出6-33V供电LD铝基板超薄恒流源驱动模块 型号 LD-15A-24V
0-15A-24V输出6-33V供电LD铝基板超薄恒流源驱动模块
型号 LD-15A-24V
一 主要特点
LD-15A-24V是一个输入电压范围6V~33V，输出恒流0~15A，自适应电压范围0V~24V的LD铝基板超薄恒流源驱动模块，该模块经过4代产品的迭代研发，获得了尺寸超级小的特点，厚度仅有5.5mm，效率高达80~90%，采用精密可调恒流反馈闭环和最大功率输出限制双重闭环，采用极大输出电流限制的拓扑结构，操作简易、可靠性高。同时支持TTL输入触发，操作简单、2颗螺钉安装固定，安装方便，驱动控制功能完善。
二 应用范围
光纤激光器、半导体激光器、声光调Q激光器、其它恒流场合
三指标
|
项目 |
参数 |
单位 |
|
输入最低电压 |
6 |
VDC |
|
输入最高电压 |
33 |
VDC |
|
输出自适应最高电压 |
24 |
VDC |
|
输出电流范围 |
0~15 |
A |
|
调制输出电流上升沿 |
<200 |
uS |
|
调制输出电流下降沿 |
<200 |
uS |
|
电流调节方式1 |
电压控制 |
|
|
电流使能输出 |
TTL |
|
|
电压控制输入电压 |
0~5 |
V |
|
效率约 |
90 |
% |
|
支持并联的特性 |
完全支持 |
|
|
冷却方式 |
铝基板传导冷却 |
|
|
工作温度 |
-40~80 |
℃ |
|
存储温度 |
-55~100 |
℃ |
|

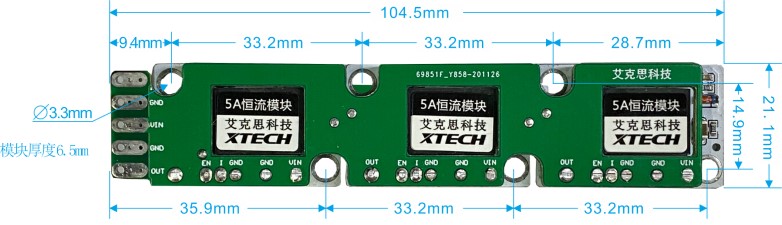

尺寸WLH |
|
mm |
