产品特点：

●  8路开关量输入，8路开关量输出

●  DI每一路都可用作计数器或者频率测量

●  DO每一路都可独立输出PWM信号

● 通过RS-485/232接口可以读取计数值

● 支持RS-485/232接口设定PWM输出

● 宽电源供电范围：8 ~ 32VDC

● 可靠性高，编程方便，易于应用

● 标准DIN35导轨安装，方便集中布线

● 用户可编程设置模块地址、波特率等

● 支持Modbus RTU 通讯协议，自动识别协议

● 低成本、小体积模块化设计

● 外形尺寸：120 mm x 70 mm x 43mm

典型应用：

● 接近开关脉冲信号测量

● 流量计脉冲计数或流量测量

● 生产线产品计数

● 物流包裹数量计数

●  LED灯光控制或电机控制

● 工控机外置计数器

● 智能工厂与工业物联网

● 脉冲传感器信号的测量

● 工业相机状态监测与控制

产品概述：

IBF63产品实现传感器和主机之间的信号采集，用来脉冲信号计数和设备控制。IBF63系列产品可应用在 RS-232/485总线工业自动化控制系统，光电开关信号计数测量，PWM信号输出及频率测量等等。

产品包括信号隔离，脉冲信号捕捉，信号转换和RS-485串行通信。每个串口最多可接255只 IBF63系列模块，通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议，波特率可由代码设置

IBF63系列产品是基于单片机的智能监测和控制系统，所有的用户设定的地址，波特率，数据格式，校验和状态等配置信息都储存在非易失性存储器EEPROM里。

IBF63系列产品按工业标准设计、制造，信号输入 / 输出之间隔离，可承受3000VDC隔离电压，抗干扰能力强，可靠性高。工作温度范围- 45℃～+85℃。

功能简介：

IBF63远程I/O模块，可以用来测量八路开关量信号，并有八路开关量输出。可做为8路计数器或者8路频率测量，

也可以输出8路PWM信号。

1、 开关量信号输入与输出

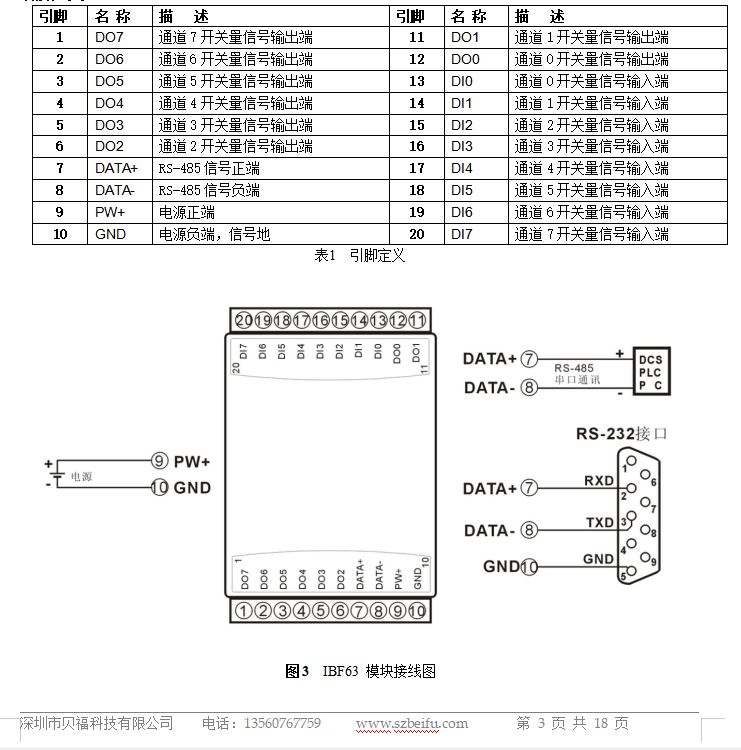

8路开关量信号输入，可接干接点和湿接点，详细请参考接线图部分；8路开关量信号输出集电极开路输出。

2、 通讯协议

通讯接口： 1路标准的RS-485通讯接口或1路标准的RS-232通讯接口，订货选型时注明。

通讯协议：支持两种协议，命令集定义的字符协议和MODBUS  RTU通讯协议。模块自动识别通讯协议，能实现与多种品牌的PLC、RTU或计算机监控系统进行网络通讯。

数据格式：10位。1位起始位，8位数据位，1位停止位。

通讯地址（0～255）和波特率（2400、4800、9600、19200、38400、57600 、115200bps）均可设定；通讯网络最长距离可达1200米，通过双绞屏蔽电缆连接。

通讯接口高抗干扰设计，±15KV ESD保护，通信响应时间小于100mS。

3、 抗干扰

可根据需要设置校验和。模块内部有瞬态抑制二极管，可以有效抑制各种浪涌脉冲，保护模块，内部的数字滤波，也可以很好的抑制来自电网的工频干扰。

产品选型：

IBF63 -  □

     通讯接口

                 485： 输出为RS-485接口

                                     232： 输出为RS-232接口

选型举例1： 型号：IBF63 -232   表示输出为RS-232接口

选型举例2： 型号：IBF63 -485   表示输出为RS-485接口
