AM5SE-IS 防孤岛保护装置主要适用于 35kV、10kV 及低压 380V 光伏发电、燃气发电 等新能源并网供电系统。当发生孤岛现象时，可以快速切除并网点，使本站与电网侧快速脱离，保证整个电站和相关维护人员的生命安全。

保护功能 ● 三段式过流保护（可经低电压闭锁、可带方向闭锁） ● 反时限过流保护（可经低电压闭锁） ● 两段式零序 I01 过流（可带方向闭锁）/I01 反时限过流保护 ● 两段式零序 I02 过流（可带方向闭锁）/I02 反时限过流保护 ● 两段式低电压跳闸 ● 两段式低电压告警 ● 两段式过电压保护（跳闸/告警） ● 零序过压保护（跳闸/告警） ● 两段式逆功率保护 ● 两段式频率保护（低频减载/高频保护） ● 频率突变跳闸 ● 有压自动合闸 ● 重合闸 ● 后加速过流保护（可经低电压闭锁） ● 过负荷告警 ● 过负荷跳闸 ● PT 断线告警 ● 控制回路断线告警 ● FC 回路配合的过流闭锁功能 ● 非电量保护（跳闸/告警） ● 检同期 ● CT 断线告警 ● 检修状态闭锁 监控功能 ● 独立操作回路，可适应 0.25A-5A 开关跳合闸电流 ● 20 路有源开关量输入 ● 10 路无源继电器输出 ● I, U, P, Q, PF, Fr, Ep, Eq 等电参量测量 306● 2 路 4-20mA 变送输出 通讯功能 ● 2 路 RS485 串行通讯接口，支持 Modbus-RTU、IEC60870-5-103 规约● 2 路以太网接口，支持 TCP Modbus-RTU 和 TCP IEC60870-5-103 规约其他功能 ● 故障录波功能，保护动作时触发录波，可录故障前 8 周波、故障后4 周波● IRIG-B 格式对时

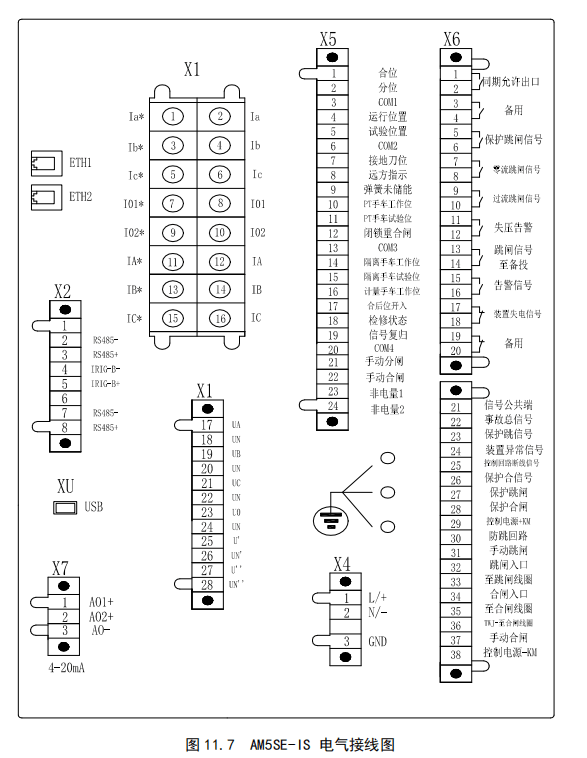

端子接线图

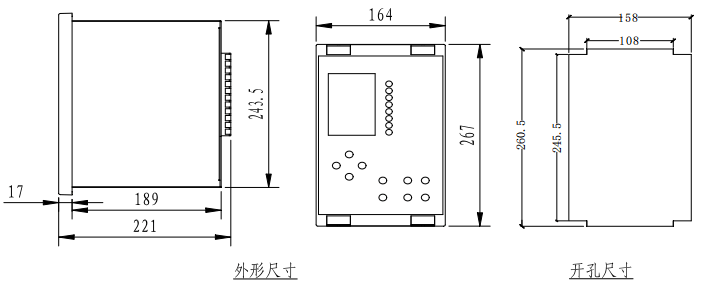

产品尺寸：
