一、概述

ARCM电气火灾监控探测器具有1路剩余电流监测和4路温度监测功能，并能够实时监测并采集回路的剩余电流值和温度值，通过二总线直接和电气火灾监控设备连接使用。探测器可以判断被监测回路的剩余电流或温度是否达到报警设定值，如监测数值大于报警设定值，探测器报警指示灯会常亮，监控设备经过分析处理后可以指示相应故障类型，并发出光报警信号。

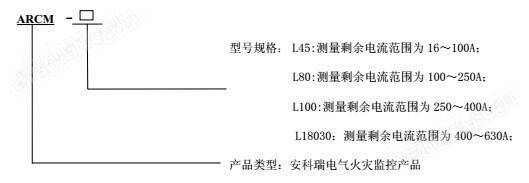

二、产品规格

三、ARCM-L100一体式电气火灾监控探测器功能

可在线检测1路漏电流和4路温度信号，每路通道具有断线，短路检测功能；

采用二总线通讯技术，上位机软件可以时刻监控现场的运行状况，及时发现报警信息；

集成度高，网络化，智能化程度高；

适用于0.4KV电压等级TN-C-S、TN-S及局部TT系统。

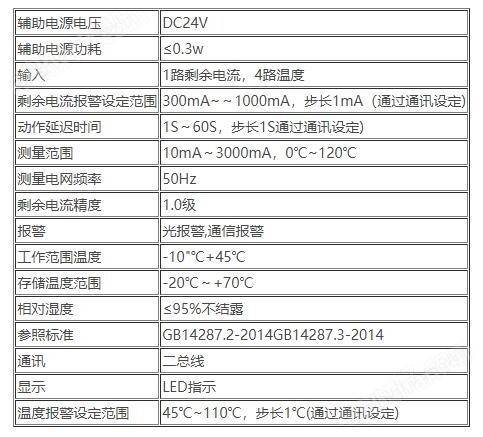

四、ARCM-L100一体式电气火灾监控探测器技术参数

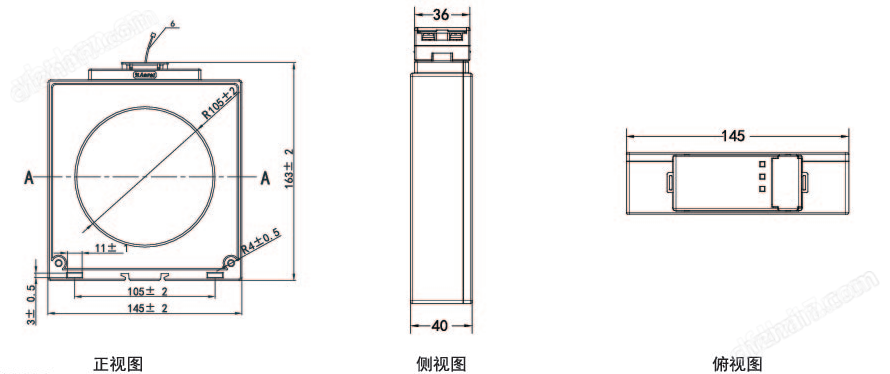

五、ARCM-L100一体式电气火灾监控探测器外形及安装尺寸

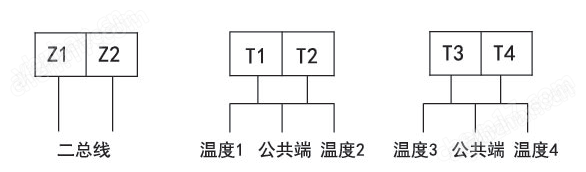

六、ARCM-L100一体式电气火灾监控探测器接线端子

接线端子说明:Z1、Z2号端子为二总线接入，无极性;温度传感器则对应相应的温度和公共端接入即可，无极性。
