概述：

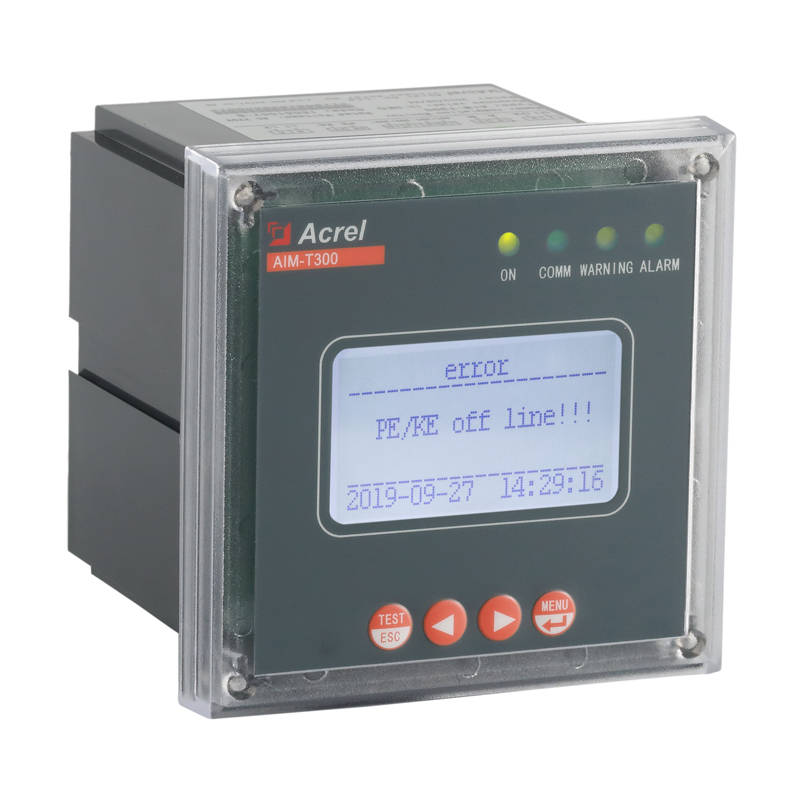

AIM-T300 绝缘监测装置是安科瑞电气集多年电力仪表行业的设计经验，研究开发出来用于监测 IT 配电系统（不接地系统）对地绝缘状况的仪表。产品采用先进的微控制器技术，集成度高，体积小巧，安装方便，集智能化、数字化、网络化于一身。仪表具有绝缘故障预警、故障报警、事件记录等多种功能，可用于矿井、玻璃厂、电炉和试验设备、冶金厂、化工厂、爆炸危险场所、计算机中心以及应急电源等场所的 IT 配电系统中，实时监测IT 配电系统对地的绝缘状况，当发生绝缘故障时，及时报警，提醒工作人员排查故障。

注意事项

1 安装接线时应按接线图进行接线，接线应用针式套接头压接后，再插入仪表相应端子并将螺钉拧紧，避免因接触不良而导致仪表工作不正常。

2 该装置提供异步半双工 RS485 通讯接口，采用 Modbus-RTU 协议，各种数据信息均可5在通讯线路上传送。理论上在一条线路上可以同时连接多达 128 个装置，每个装置均可通过菜单设定其通讯地址以及波特率。与上位机系统通讯连接时建议使用屏蔽双绞线，每芯截面均不应小于 0.5mm2，分别接 A、B，布线时应使通讯线远离强电电缆或其他强电场环境。建议末端绝缘监测装置的 A、B 端子之间并联添加匹配电阻，推荐阻值为 120Ω。

3 继电器输出为无源输出，不携带电源，报警器（或警示灯）需额外配置独立供电。
