1.概述

安科瑞多功能数显光伏储能用电表PZ96L-DE采用交流采样技术，可直接或间接测量单相电网或三相电网中某一相的电能、功率、电压、电流和频率等。既可用于本地显示，又能与工控设备连接，组成测控系统。仪表可具有 RS-485 通讯接口，采用 Modbus-RTU 协议；可带模拟量输出、继电器报警输出、开关量输入/输出。根据不同要求，通过仪表面板按键，对变比、报警、通讯等参数进行设置和控制。

该系列仪表可测量直流系统中的电压、电流、功率、正向与反向电能。可带RS485通讯接口、模拟量数据转换、开关量输入/输出等功能，既可用于本地显示，又能与工控设备、计算机连接，组成测控系统。

应用范围：

适用于直流屏、太阳能发电、电信基站等直流系统的电力参数检测。

2.技术参数：

3.产品选型

4.电流输入注意点

电流信号采样线须使用屏蔽双绞线。

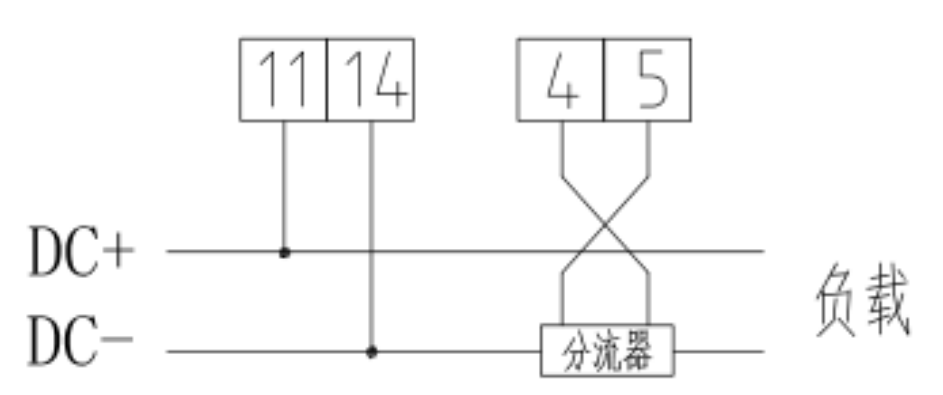

（一）使用分流器采样电流时，分流器与仪表之间的接线如图所示

注：若分流器安装于 DC+时，订货前订单备注共正接法。

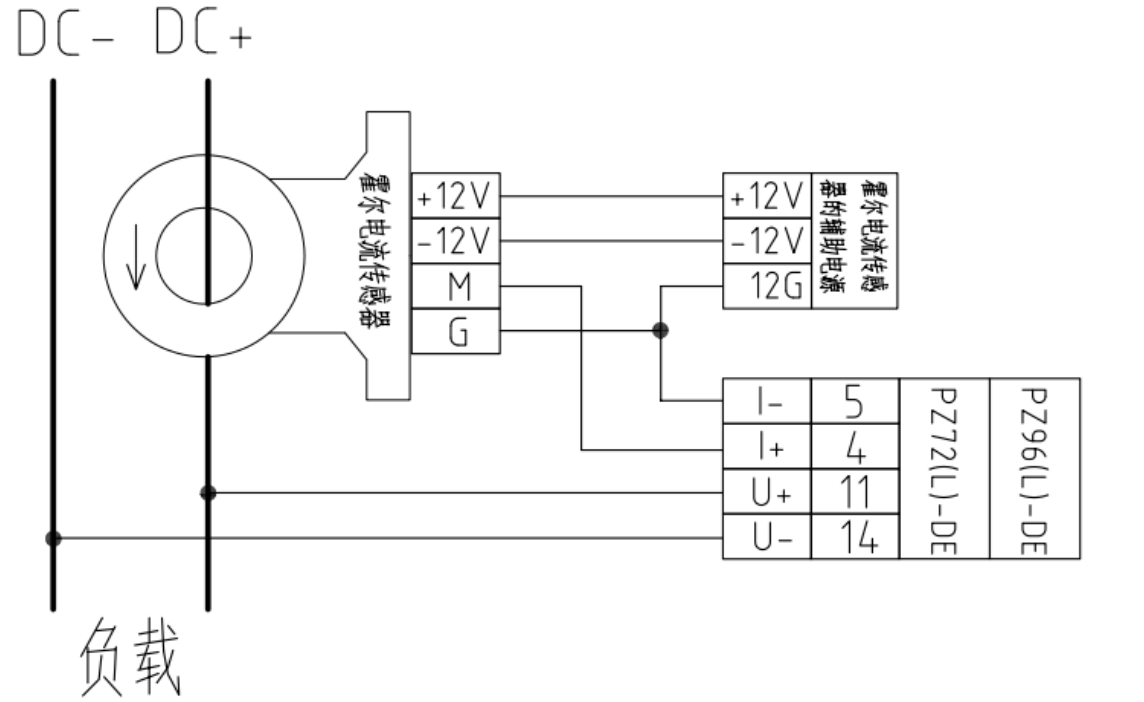

（二）使用霍尔电流传感器采样电流时，霍尔电流传感器(单独供电)与仪表之间的接线如图所示
