1.概述

AHBC-CANB电量传感器为一高精度直流电流传感器，主要安装于电池组母排，用于监测充放电电流。AHBC-CANB采用磁通门技术，具有高精度，低磁滞等优点。零点偏置电流小于10mA,由于采用磁通门原理，无磁滞影响，在1000A大电流冲击后仍能保持低零偏，高精度特性。因此特别适用于动力电池电量监测，高精度电流监测等应用场合。电池电流监测及管理系统。

磁通门原理在高精度测量领域具有技术优势，采用激励磁场持续振荡，可等效于消磁磁场，进而使磁滞降低。

国标QCT 897-2011中第4.2.4条目规定SOC估算精度要求不大于10％ 。

为保证该精度，充放电监测精度需优于1%，为保证大电流，小电流场合下均有高精度SOC，传感器满量程精度需尽一步提高至0.3%。AHBC-CANB电量传感器满足该精度要求，并且具有更小的磁滞及更小的零点偏移。

2.主要特征

线性误差 小于0.1%

精度误差 小于0.3%

零偏<10mA

+9V~+16V供电

电源保护功能

高速CAN2.0B接口/RS485接口

工作温度-40℃-105℃

3.典型应用

电动汽车电池管理系统（BMS）

电动汽车电池系统配电盒（BDU）

电动汽车高压配电盒（PDU）

工业用锂电池能源管理设备

充电桩

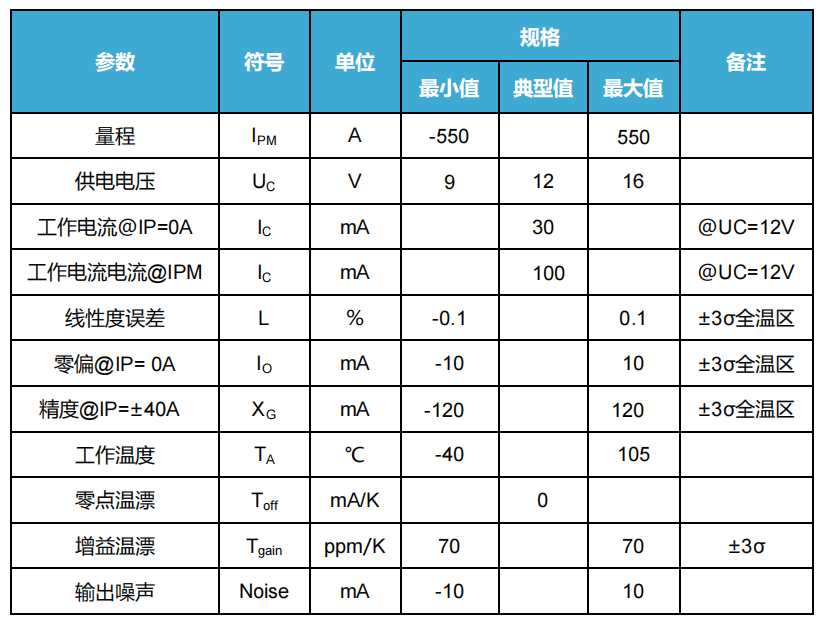

4.标准参数

5.CAN输出

CAN2.0B

波特率：250kpbs

数据模式：大端模式

CAN振荡器公差：0.27%

外接电阻：120Ω
