故障电弧集中显示单元对接入线路中的故障电弧传感器进行统一检测。故障电弧传感器可以对故障电弧（包括故障并联电弧、故障串联电弧）进行有效的检测，当检测到线路中存在引起火灾的故障电弧时，显示单元可以进行现场的声光报警，并将报警信息传输给电气火灾监控设备。集中显示单元可同时通过对配电回路的剩余电流、导线温度等火灾危险参数实施监控和管理。

故障电弧集中显示单元适用于工业与民用建筑中10KW及其以下的电气线路，其保护线路长度不宜大于100米。产品遵循国标GB 14287.4-2014，可适用于养老院、学校、商业建筑、宾馆、工厂、库房、图书馆、办公室、家庭住宅、以及娱乐场所等。

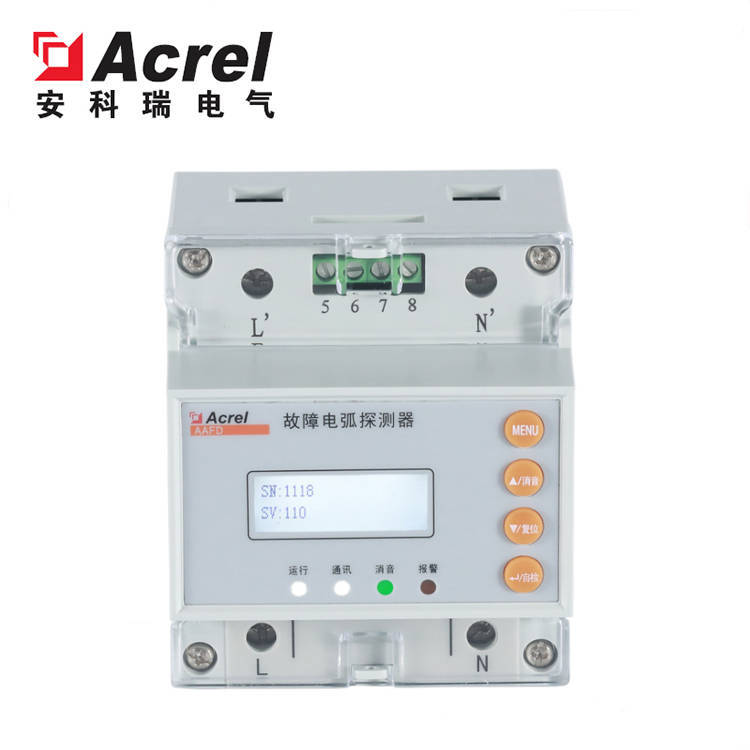

产品图片：任心怡1-8-8-6-0-9-9-1-7-8-2

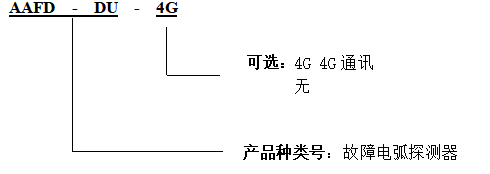

故障电弧集中显示单元型号

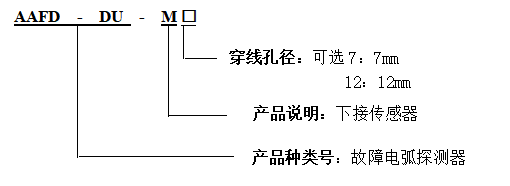

故障电弧传感器型号

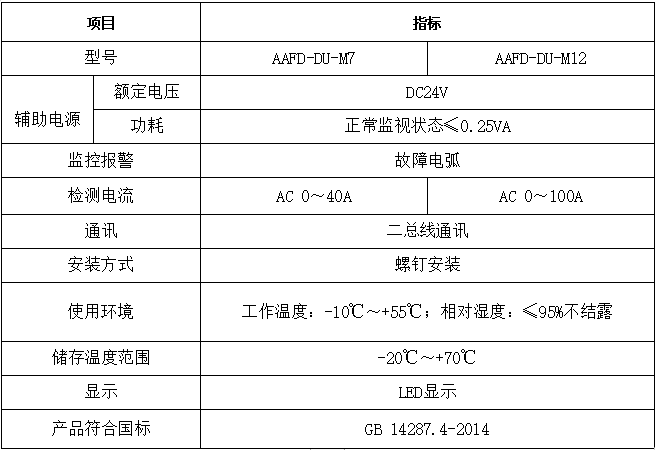

技术参数

功能应用

电弧监测

在线监测配电线路的电弧个数，当电弧个数超过设定值时，故障电弧传感器发出光报警并上传到集中显示单元，集中显示单元发出声光报警。

保护方式：故障电弧联动可以设置为无、DO1、DO2、DO1&2。在联动处于DO1/DO2/DO1&2状态下当检测到故障电弧报警后触发相应动作。

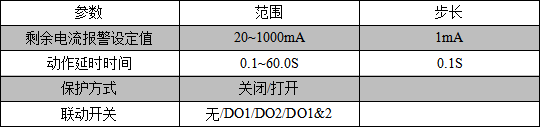

剩余电流监测检测

在线检测配电线路的剩余电流，当超过剩余电流报警设定值，且持续时间超过延时设定值后，执行报警的操作。可以根据线路正常漏电流的大小设定报警设定值，在该值的设置上应遵循不小于被保护电气线路正常泄漏电流最大值的两倍，且不大于1000mA。对装设二级或多级剩余电流保护的场所，上一级的剩余电流报警设定值必须大于下一级的剩余电流报警设定值；并且上一级的延时要大于下一级的延时。
