应用EtherNet IP转Modbus网关连接施耐德PLC和AB PLC
||

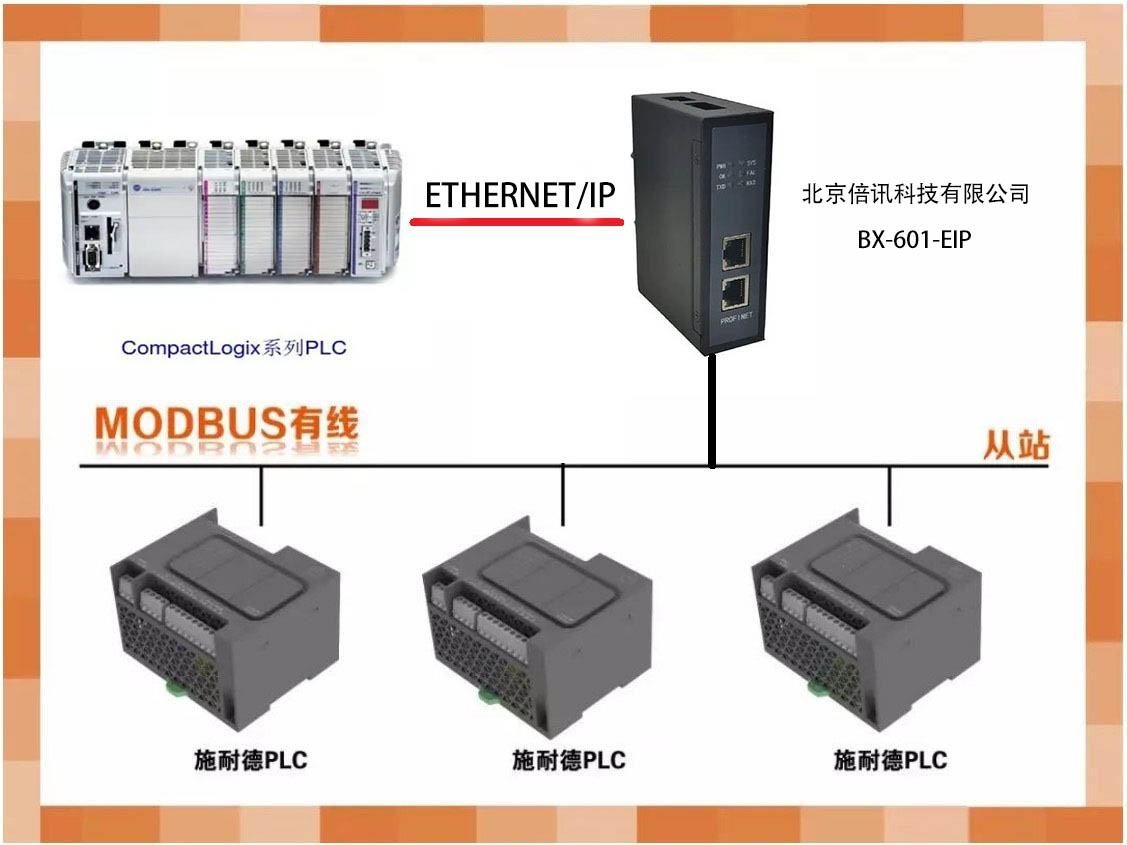

本案例为施耐德PLC通过北京倍讯EtherNet/IP转Modbus网关连接AB PLC（1769-L32E）的配置案例。
使用的硬件设备如下：
1：施耐德PLC一台
2：AB PLC一台（1769-L32E）
3：北京倍讯科技EtherNet/IP转Modbus网关一台（型号：BX-601-EIP）
4：电脑一台
操作步骤

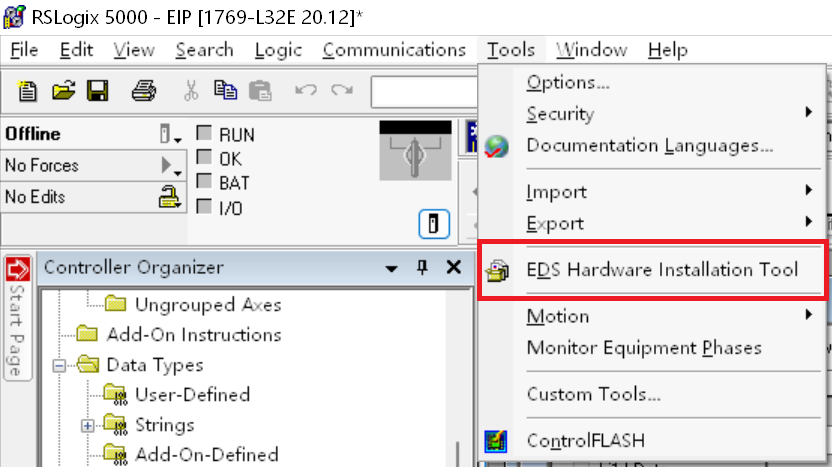

5、打开RSLogix5000，进行硬件组态，首先添加EtherNet/IP转Modbus网关的EDS文件；

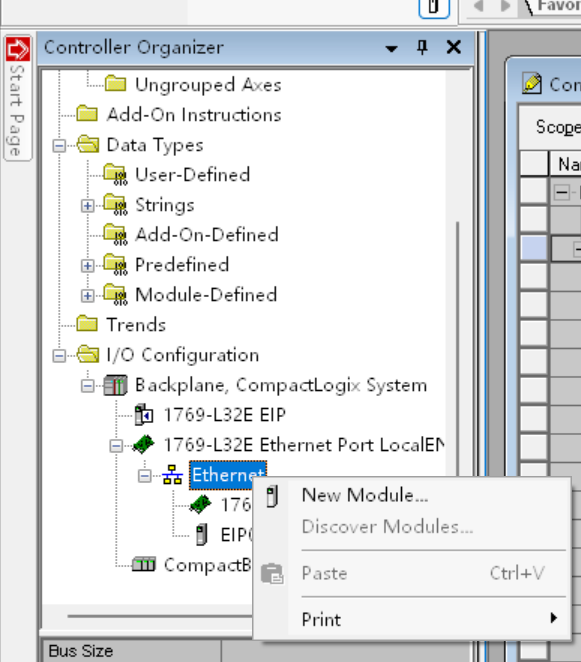

6、安装完成后添加模块，选择New Module；

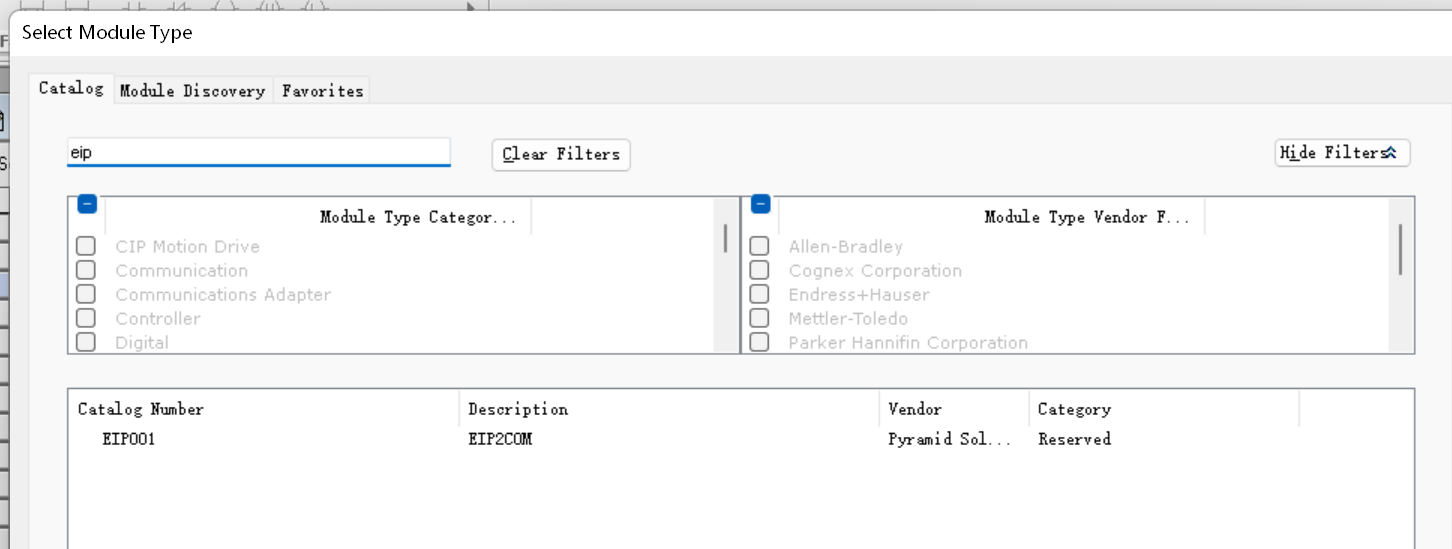

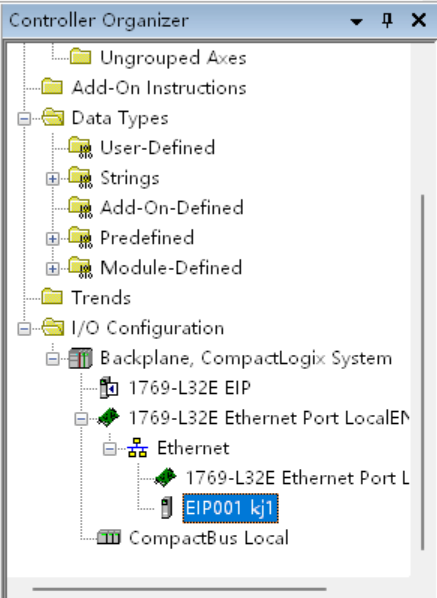

7、输入EIP寻找EtherNet/IP转Modbus网关网关模块，名称显示为EIP001；
8、双击EtherNet/IP转Modbus网关模块设置参数；

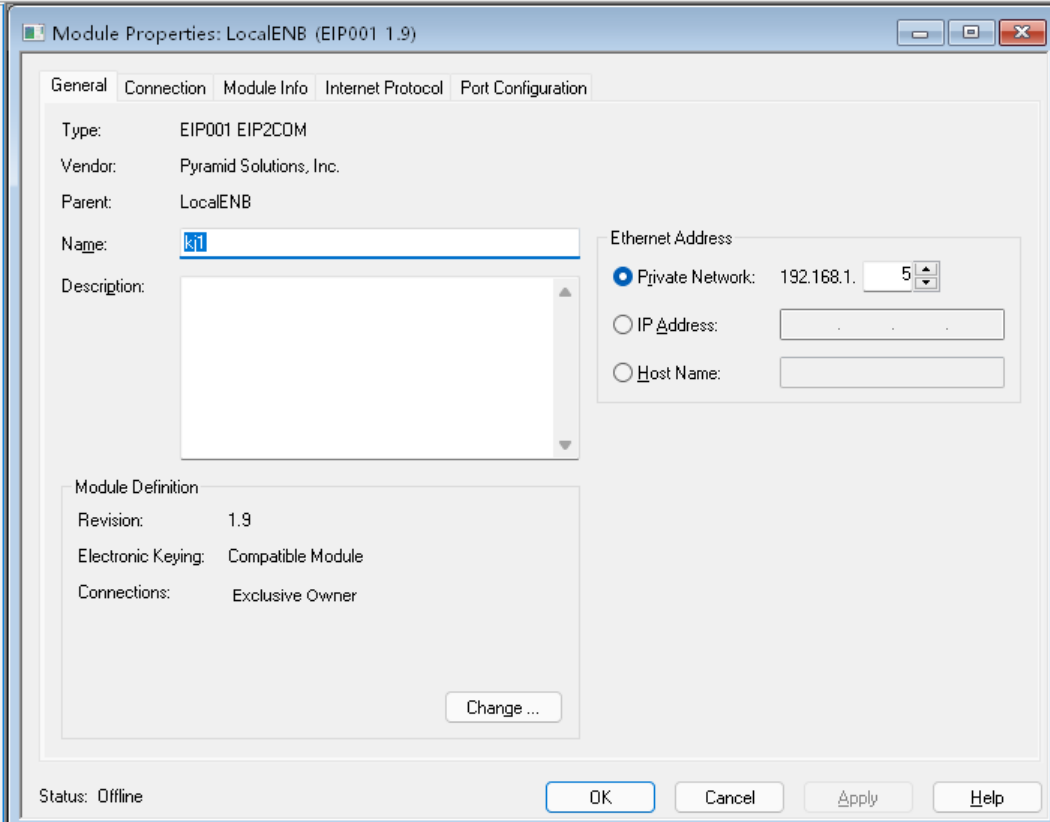

9、设置EtherNet/IP转Modbus网关的设备名称（名称可随意）和IP地址，本例为KJ1 IP192.168.1.5；

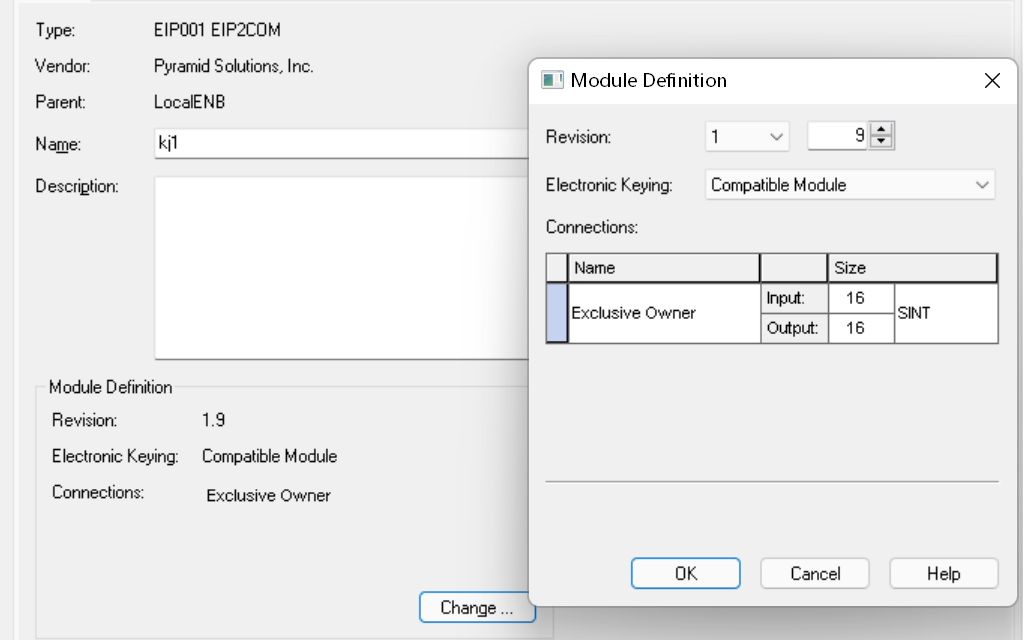

10、点击Change设置数据的输入输出长度，本例为16个字节；

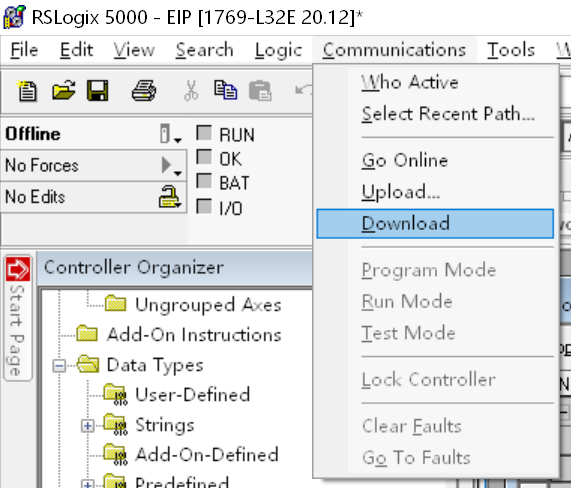

11、下载配置到PLC；
12、打开EtherNet/IP转Modbus网关配置软件；

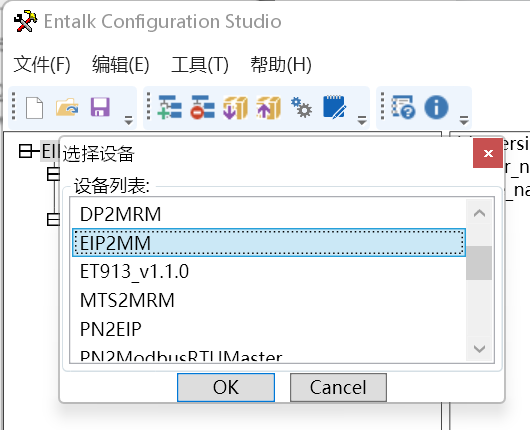

新建项目选择EIP2MM；

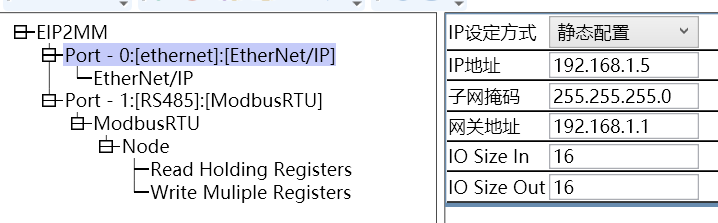

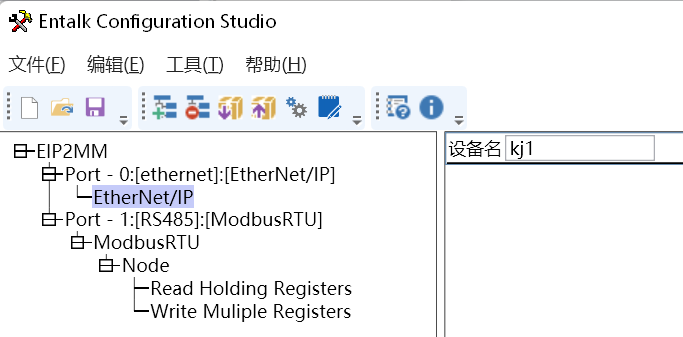

13、设置与PLC的通讯参数；
14、要与PLC那边一一对应；

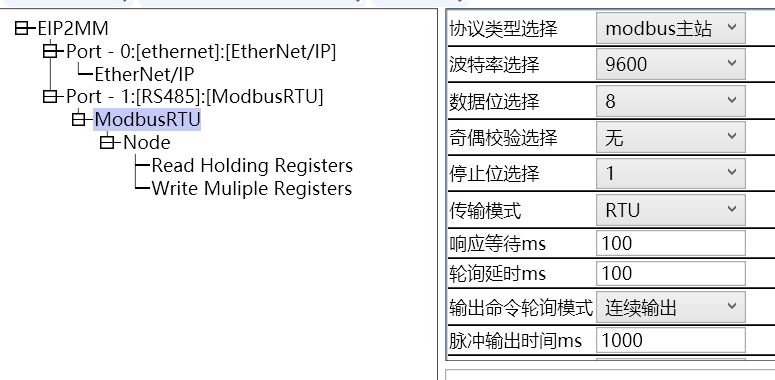

设置EtherNet/IP转Modbus网关的modbus参数；
波特率，奇偶校验，数据位，停止位等（注意，在奇偶校验不为无时数据位请选择9）；

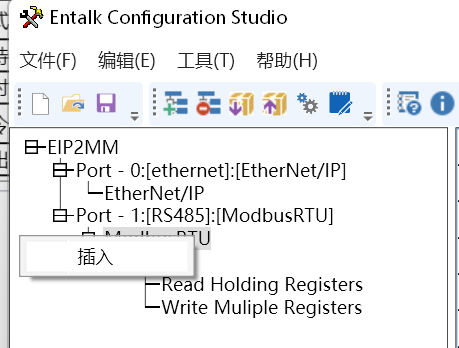

15、在ModbusRTU处单击鼠标右键选择插入从站站号；

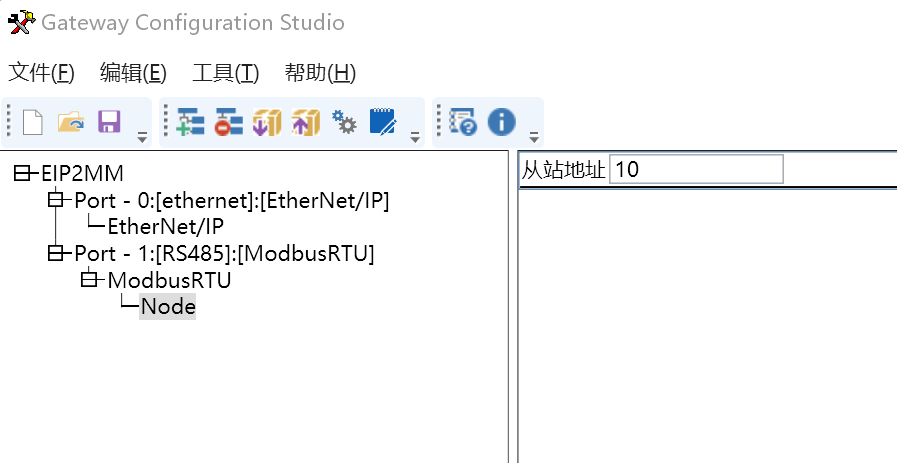

16、填写从站站号，如有多个modbus设备可添加多个从站；

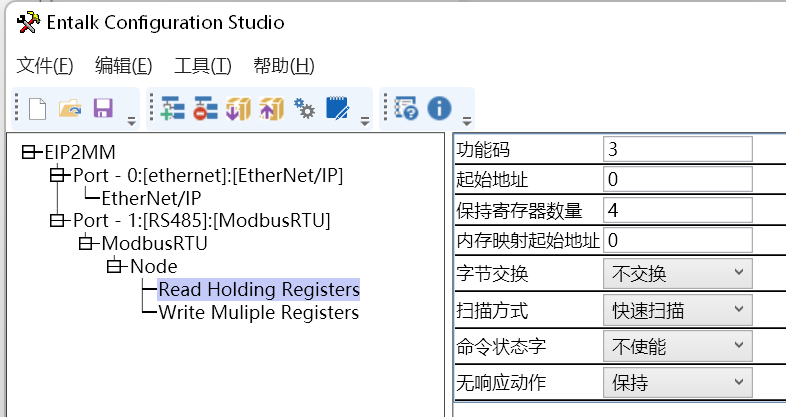

17、同样在NODE处单击鼠标右键插入功能码，并填写读取的寄存器参数；

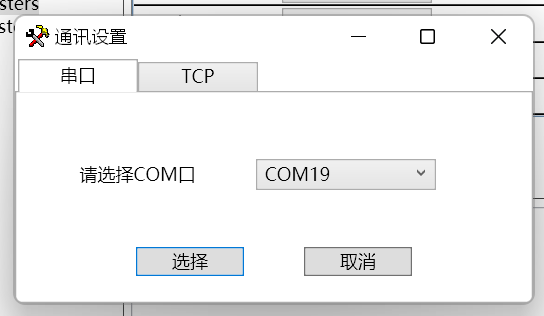

18、配置完成后选择网关的com口进行下载；
19、施耐德PLC软件设置
在本方案中我们以施耐德PLC型号为M100C16R为例，实现施耐德PLC之间的无线通讯。
编程软件：EcoStruxure Machine Expert – Basic V1.0
20、硬件配置；

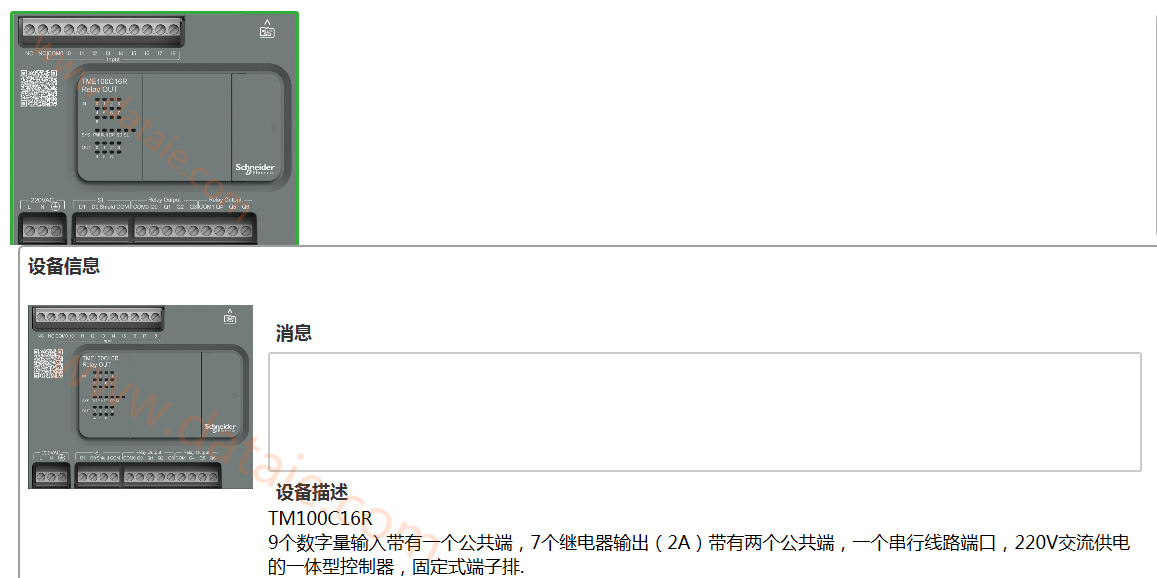

21、如下图所示，打开软件上对应的PLC型号。我们这里选择TM100C16R；
22、选择后软件主视窗如下图所示：

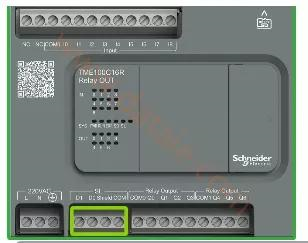

23、如下图所示，双击绿色部分（串口配置）；

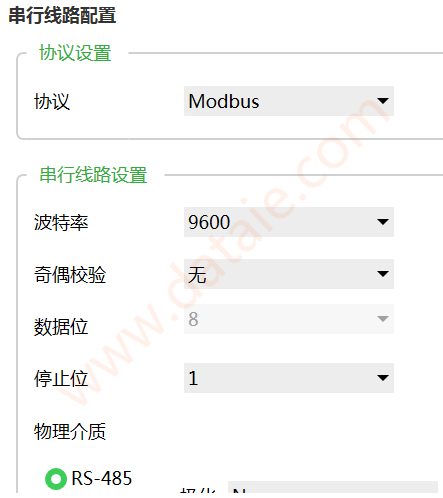

24、按照下图新型串口配置：

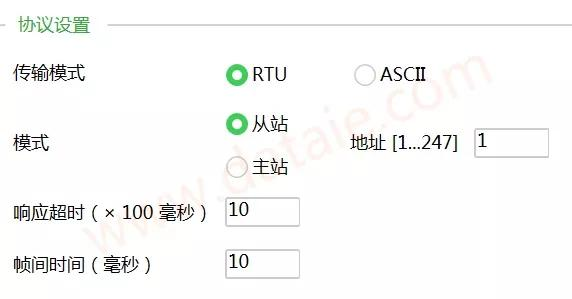

如下图电机视窗左侧的SL1（串行线路）下方的MODBUS依次设置对应的从站号和主站；
25、注意：这里设置从站的话需要设置从站号；
当施耐德PLC与其他设备modbus rtu通讯时，如果PLC做从站，只需要配置下硬件的参数即可。
1、然后%M就相当于是01功能码00001-19999的数据；
2、%MW就相当于03或16功能吗的40000系列；
对对应的寄存器地址进行读写就行。
以上是应用北京倍讯EtherNet/IP转Modbus网关连接施耐德PLC和AB PLC（1769-L32E）的配置方案。
