1.项目概述：

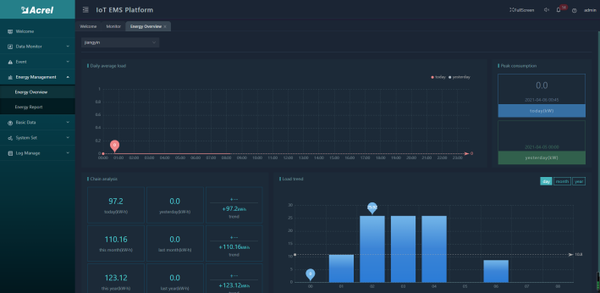

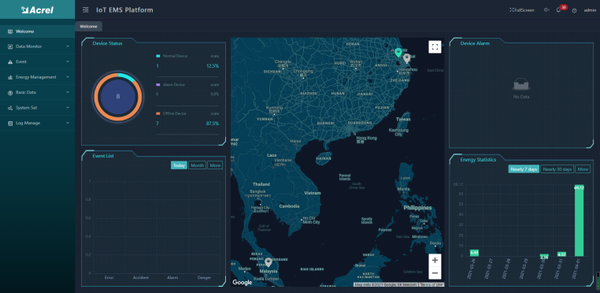

　　沙特客户需要对小区住宅，及商铺进行用户端电能计量，管理。需要安装三相交流电表监测电能数据，并上传到后台系统进行统一监控管理。安科瑞推荐电力物联网平台，可以通过云端界面和APP查看不同点位的能耗数据，并形成报表以便客户查阅。客户选择安科瑞ADL400三相导轨电能表，搭配AWT100-4G无线网关，通过4G进行稳定，高速的数据上传。客户使用安科瑞IoT电力物联网云平台对住宅能耗进行实时监测，节省人力抄表成本，有效提高了对用户电能数据的实时监控和可视化管理。

　　2.产品介绍

　　2.1 ADL400系列交流三相导轨式多功能电表：

　　随着经济的飞速发展，各行各业对电的需求越来越大，电力资源紧缺和不同时间用电量不均衡的现象依然严重。为缓解我国日趋尖锐的电力供需矛盾，改善用电不均衡、提倡节约用电量、提高全国的用电效率，合理利用电力资源已成为当前构建和谐社会的基本国策之一。

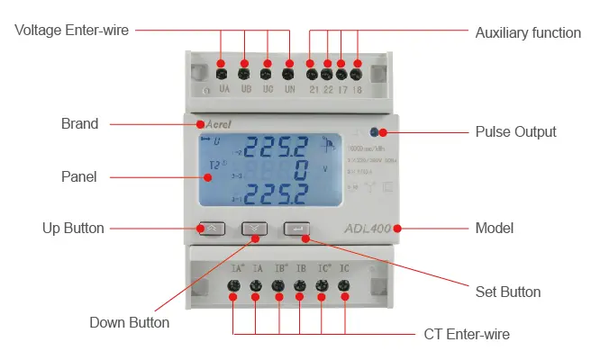

　　安科瑞ADL400 导轨式多功能电能表，是主要针对电力系统，工矿企业，公用设施的电能统计、管理需求而设计的一款智能仪表，产品具有精度高、体积小、安装方便等优点。集成常见电 力参数测量及电能计量及考核管理，提供上 48 月的各类电能数据统计。具有 2~31 次分次谐 波与总谐波含量检测。带有 RS485 通信接口，可选用 MODBUS-RTU 协议。该电力仪表可 广泛应用于各种控制系统，SCADA 系统和能源管理系统中。

　　导轨安装电能表的安装普遍采用传统壁挂式的安装方式，存在体积大，安装不方便的缺点。而导轨式安装电表采用模数化设计，具有体积小，易安装，易组网等优点，易于实现终端照明电能计量，便于照明系统加装电度表的改造。电表采用LCD显示，测量电能及其它电参量，可进行时钟、费率时段等参数设置，并具有电能脉冲输出功能。可用RS485通讯接口与上位机实现数据交换。

　　2.2 AWT100系列 智慧物联网无线通讯模块.

　　安科瑞AWT100 无线通信终端是安科瑞电气推出的新型无线数据采集设备，上行通讯包括 2G、 4G、NB、LoRa、LoRaWAN 等通讯方式，下行接口提供了标准 RS485 数据接口，可以方便的连接电力仪表、RTU、 PLC、工控机等设备，仅需一次性完成初始化配置，就可以完成对 MODBUS 设备的数据采集;同时 AWT100 系列 无线通讯终端采用了功能强大的微处理芯片，配合内置看门狗技术，性能可靠稳定。

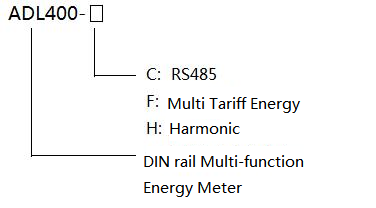

　　3.型号说明

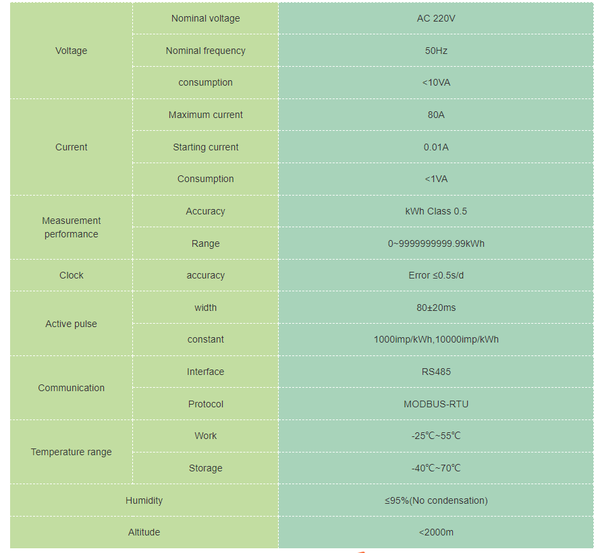

　　4.技术参数

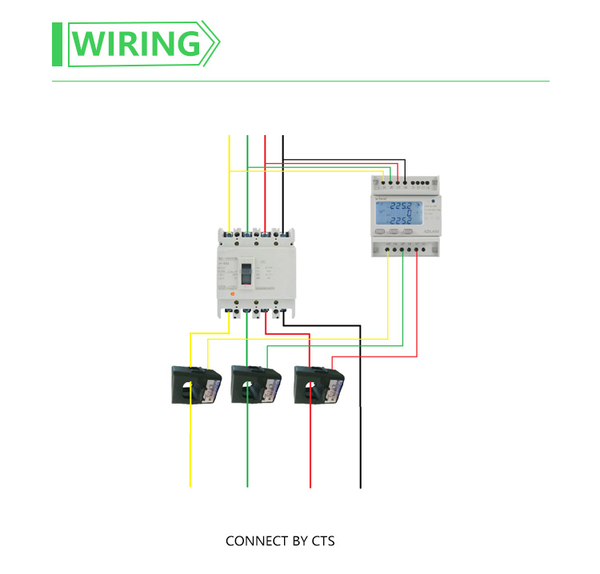

　　5.接线和安装

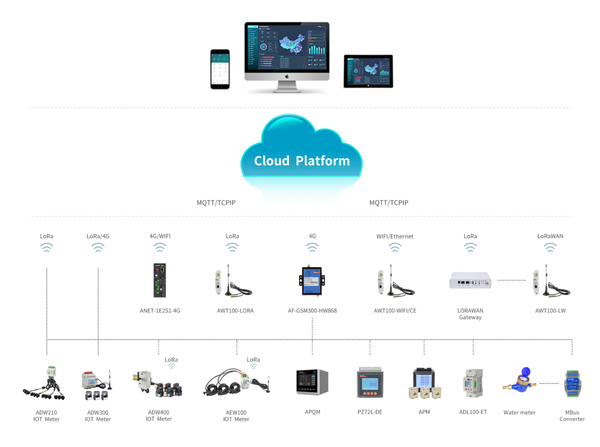

　　6.组网拓扑图

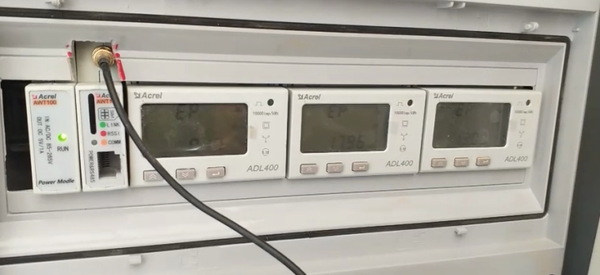

　　7.安装图片

　　导轨式安装电能表由于其微型化的结构，可方便其与微型断路器一起使用，安装于终端照明箱内。为低压照明终端的电能计量提供了有效的解决方案。可广泛应用于楼宇、商场、会展中心、学校、机场、港口及工厂等。

　　导轨式安装电表采用模数化设计，具有体积小，易安装，易组网等优点，易于实现终端照明电能计量，便于照明系统加装电度表的改造。

　　8.总结

　　ADL400系列多功能电能表采用DIN35mm导轨式安装结构，体积小巧，能测量电能及其他电参量，可进行时钟、费率时段等参数设置，精度高、可靠性好。通过RS485通讯，配合AWT100无线网关，电力物联网系统完成组网，进行远程抄表。帮助客户简单，有效的对建筑楼宇中的能源消耗进行实时监控，大大节省了人力抄表的过程，并将所有数据可视化的展现可用户，提高管理效率。
