1 概述

　　PZ 系列可编程智能三相电流、电压表，采用交流采样技术，可直接测量三相电网中的电流和电压。既可用于本地显示，又能与工控设备连接，组成测控系统。

　　仪表可具有 RS-485 通讯接口，采用兼容 Modbus-RTU 协议;可将电量信号转换为标准的模拟量输出;或带一路继电器报警输出;或带四路(两路)开关量输入/两路开关量输出。根据不同要求，通过仪表面板按键，对变比、报警、通讯等参数设置和控制。

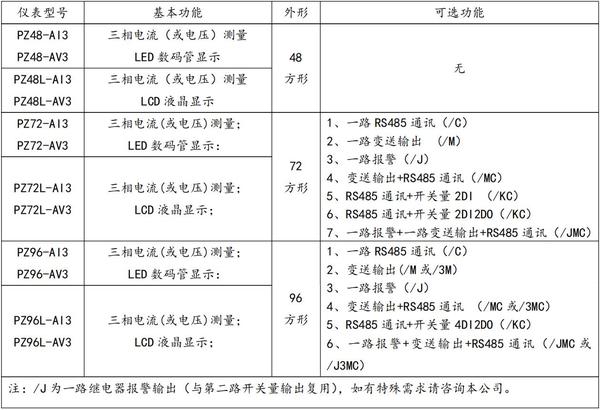

　　2 产品型号规格

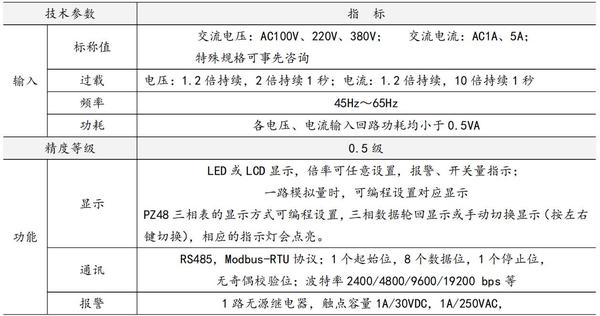

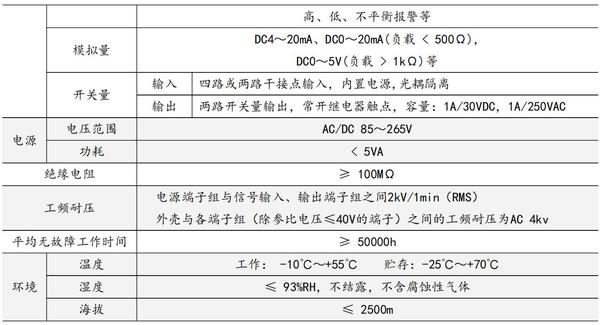

　　3 技术参数

　　4 安装指南

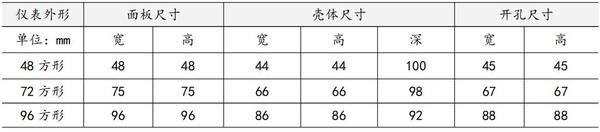

　　4.1 外形及安装开孔尺寸

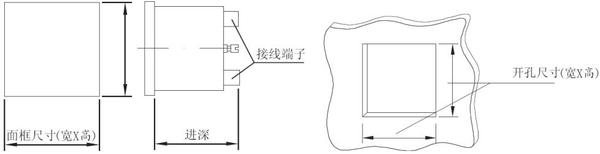

　　4.2 仪表及开孔示意图

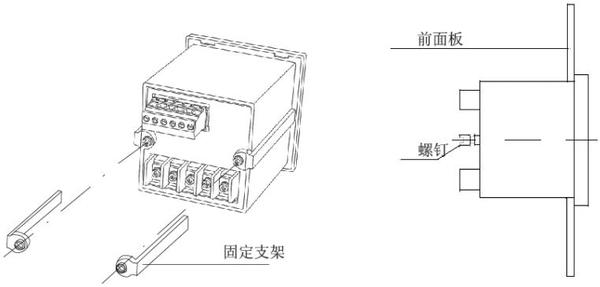

　　4.3 安装示意图

　　4.4 安装说明

　　仪表安装时，松开固定支架锁紧螺钉，取下固定支架，将仪表嵌入安装孔内，装上固定支架，拧紧螺钉，使仪表安装牢固，不松动即可。48外形为卡簧片挤压安装。
