1 概述

　　ANRV-100 电压继电器，能对单相交流或直流电压进行监控和保护，保护设备免受过压或欠压影响。包含两路独立的继电器输出接口，可选过压、欠压、窗口等多种保护模式，可选记忆功能，适用于额定电源电压 AC/DC 24-240V、测量电压 1V-100V 的工作环境 ，并通过数码管直观清晰的显示当前测量电压、继电器状态。

　　1.1、产品执行标准

　　——GB/T 14048.5-2017 低压开关设备和控制设备第 5-1 部分：控制电路电器和开关元件机电式控制电路电器;

　　2 产品特点

　　1)自动识别交直流电，数码管实时显示测量电压(真有效值)。

　　2)在过压、欠压、窗口模式之间进行选择。

　　3)可选择记忆功能。

　　4)两路独立的继电器输出，可分别进行保护设置。

　　5)辅助电源支持 AC 24-240V 50Hz / 60Hz 或 DC 24-240V。

　　6)电压测量精度 0.5 级。

　　3 技术指标

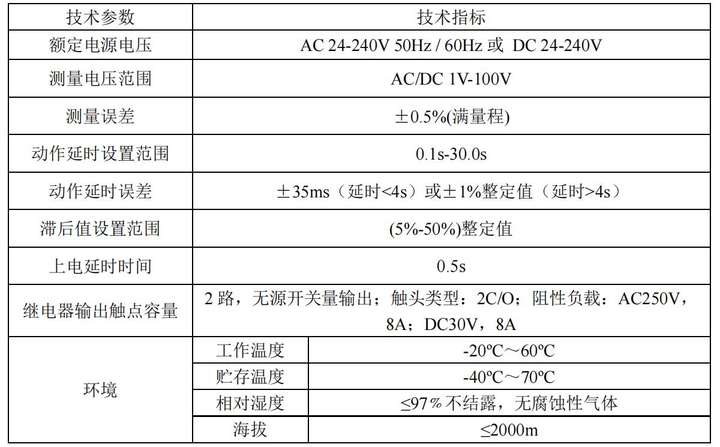

　　技术指标如表 1 所示：

　　4 外形尺寸及安装

　　4.1 外形尺寸(单位：mm)

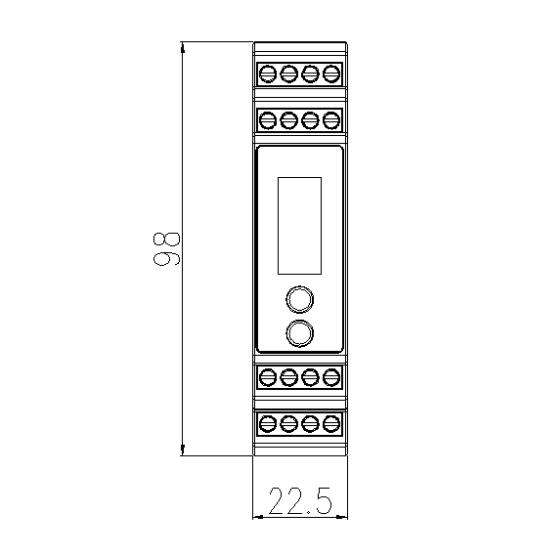

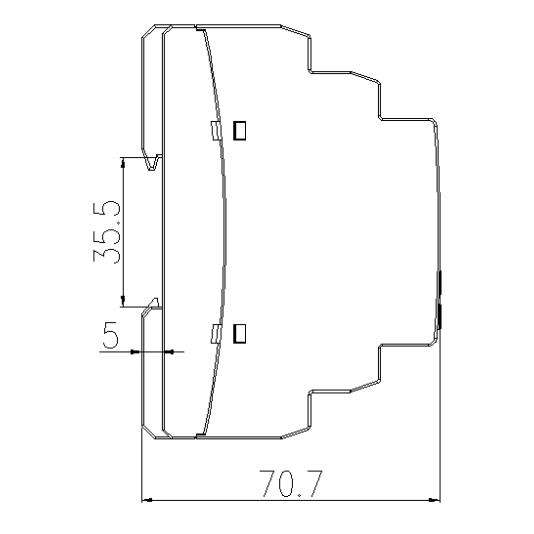

　　ANRV-100 采用 35mm 导轨安装，其外形尺寸如图 1 所示：

　　4.2 接线端子

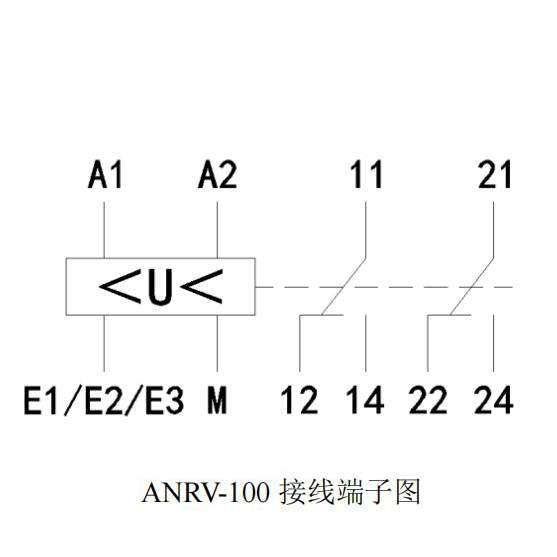

　　ANRV-100 接线端子图如图 2 所示：
