小疆智控RS232转PROFINET网关产品亮点：

1、配置方便，用户不必了解PROFINET IO技术细节，无需任何编程就可以完成对网关的配置；

2、数据吞吐量大，1440字节输入数据+1440字节输出数据；

3、3通道独立隔离RS232接口，3路RS232接口完全隔离，可设置成不同参数（波特率，奇偶校验），连接各种设备；

3、双路PROFINET接口，具有交换机功能，现场连接更加方便直接。

4、调试方便：提供调试配置软件，支持双向数据监视、支持命令状态监视等；

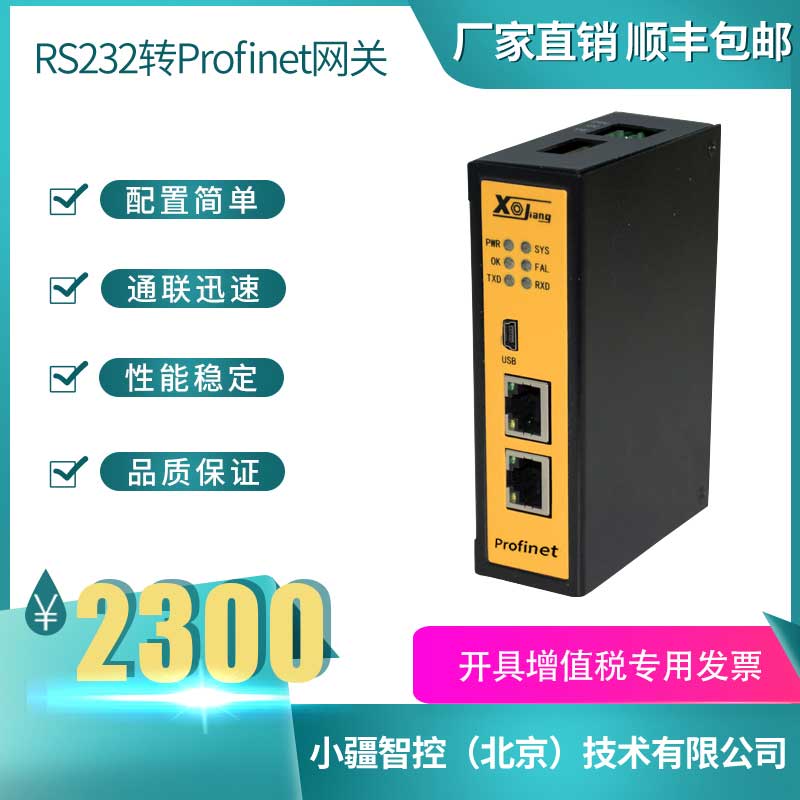

小疆智控RS2323转PROFINET网关产品简介：

该产品订货号GW-PN5002，该RS232转PROFINET网关是串口转PROFINET网关的一种，具备大数据量通讯能力，1440字节输入数据+1440字节输出数据。网关在PROFINET一侧是PROFINET IO 从站，在串口一侧物理接口为RS232接口。该RS232转PROFINET网关的RS232一侧做主站时可用于一对一连接RS232设备，实现PROFINET控制器监控RS232设备的技术要求。网关RS232一侧做从站时可用于将其他RS232主站（如PLC/DCS）以及它的从站数据传输到PROFINET控制器。本款RS232转PROFINET网关自由协议报文内容是通过主站（西门子S7-1500，S7-1200，S7-300等）的编程实现。在配置软件中可以选择不同的发送接收模式，无需编程；支持主从模式、生产者以及消费者模式。

小疆智控RS232转PROFINET网关自由协议RS232技术指标:

1、3通道RS232接口：端子接线, 半双工；

2、3通道RS232相互独立，可设置不同的参数。波特率：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K、115.2K可选；校验位：7位/8位可选、校验位(偶、奇、无)、地址/数据标记可选;

3、输入/输出数据量：Input Bytes + Output Bytes ≤2880 Bytes；Max Input Bytes  ≤1440 Bytes；Max Output Bytes ≤1440 Bytes；

4、自由协议报文内容是通过主站PLC/DCS的编程实现；

5、支持主从模式、生产者消费者模式。

6、可在配置软件中选择不同发送模式，在生产者和消费者模式下，可选择周期发送（按设置时间间隔发送）、数据逢变发送（当数据某一位有变化时开始发送）、启动后只发一次（网关上电后只发一次数据）、触发数据改变发送（固定位置数据改变才会发送）。

7、网桥的状态字可全面反映网桥的通信状态和串口的通信状态，控制字可以灵活控制发送、接收逻辑。

小疆智控RS232转PROFINET网关PROFINET接口技术指标：

1、2XRJ45以太网接口，支持100BASE-TX，全双工通信，MDI/MDIX自侦测；

2、集成以太网交换机，方便将PROFINET设备组成菊花链；

3、符合PROFINET的C类标准，支持PROFINET2.3版本；

4、所以Slot/subSlot的输入输出数据总和不超过2880字节；

5、集成GSML文件。
