小疆智控MODBUS转PROFINET网关产品亮点：

1、配置简单方便，用户不需要了解PROFINET IO和MODBUS技术细节，不需要任何编程操作就可以对网关进行配置；

2、数据的吞吐量更大，1440字节输入数据+1440字节输出数据；

3、3通道独立隔离RS485接口，3路RS485接口完全隔离，可设置成不同参数（波特率，奇偶校验），满足设备的多种连接；

4、双路PROFINET接口，具有交换机功能，现场连接更加方便直接。

5、调试方便：提供调试配置软件，支持双向数据监视、支持命令状态监视等；





小疆智控MODBUS转PROFINET网关产品简介：

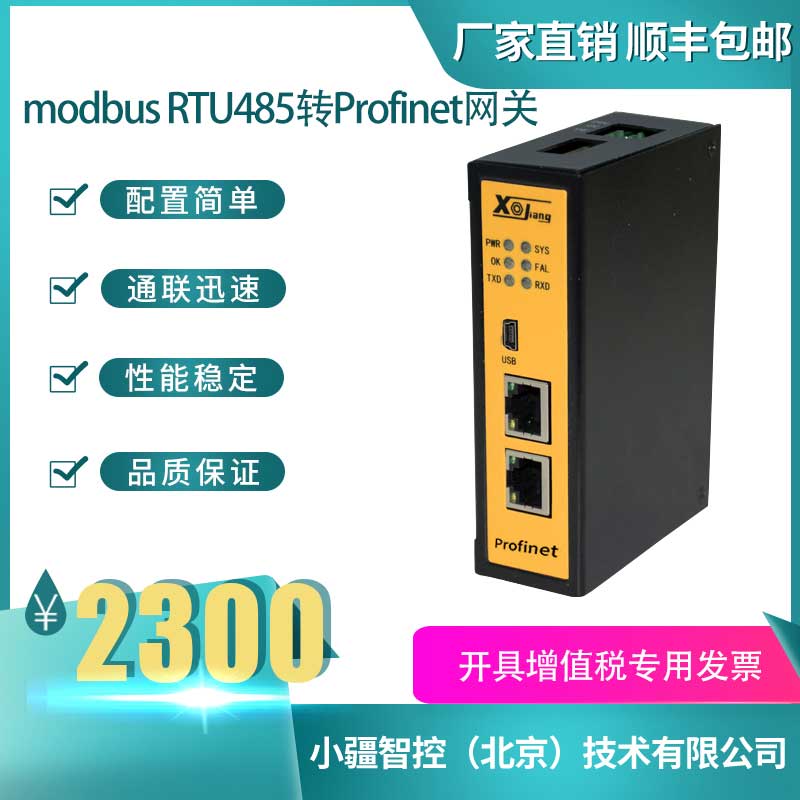

该产品订货号：GW-PN5001，该MODBUS转PROFINET网关是串口转PROFINET网关的一种，具备大数据量通讯能力，1440字节输入数据+1440字节输出数据。网关在PROFINET一侧是PROFINET IO 从站，在串口一侧物理接口有RS-485或-232两种，支持MODBUS/RTU主站或从站协议。该MODBUS转PROFINET网关MODBUS一侧做主站时可用于一对多集成MODBUS RTU设备，形成MODBUS子网并连接到PROFINET，实现PROFINET控制器监控MODBUS设备的技术要求。网关MODBUS一侧做从站时可用于将其他MODBUS主站（如PLC/DCS）以及它的从站数据传输到PROFINET控制器。该MODBUS转PROFINET网关技术原理为存储器共享型，不需要主站PLC/DCS的编程，只需在配置软件中对网关进行简单配置，即可实现MODBUS转PROFINET网关的通讯功能。



小疆智控MODBUS转PROFINET网关MODBUS接口技术指标：

1、3通道全隔离MODBUS接口，支持MODBUS/RTU协议,支持01H、02H、03H、04H、05H、06H、0FH、10H功能码；

2、波特率：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K、115.2K可选；校验位(8位无校验1停止位、8位偶校验1停止位、8位奇校验1停止位、8位无校验2停止位)可选。三通道MODBUS可设置为不同参数。

3、网桥控制字可灵活控制MODBUS报文发送：周期发送（发送间隔、等待间隔可选）、事件触发发送。可严格控制MODBUS写（05H、0FH、10H）命令发送，可选：写命令使能/禁止、数据变化发使能/禁止等功能；

4、网关状态字可反映网关MODBUS通信状态和串口的通信状态；

5、输入/输出数据量：Input Bytes + Output Bytes ≤1440 Bytes；Max Input Bytes  ≤1440Bytes；Max Output Bytes ≤2880Bytes。



小疆智控MODBUS转PROFINET网关PROFINET接口技术指标：

1、2路RJ45以太网接口，支持100BASE-TX，全双工通信，MDI/MDIX自侦测；

2、集成以太网交换机，方便将PROFINET设备组成菊花链；

3、符合PROFINET的C类标准，支持PROFINET2.3版本；

4、所以Slot/subSlot的输入输出数据总和不超过2880字节；

5、集成GSML文件。



小疆智控MODBUS转PROFINET网关通用技术指标：

1、电源电压：DC24V（±5%）

2、外形尺寸：（宽）40mm（高）110mm（厚）75mm

3、安装方式：35mm导轨

4、防护等级：IP20

5、工作温度：-20℃~+55℃，工作相对湿度： 95%（无结露）

6、运输温度：-30℃~+70℃
