ANT8916替换HT8691做7W超低底噪带防破音的单声道AB/D 类双模音频功放

已有 408 次阅读2021-4-20 11:56 |个人分类:ANT系列| ANT8916, HT8691

ANT8916S 是一款内置高效升压的高信噪比，低底噪，具有 ALC（防破音）功能的 AB/D类双模音频功放。在锂电池3.7V供电时，驱动单通道 3Ω负载可以输出 7W恒定功率。特有的防破音功能，能够确保输出的音频信号不会出现较大的失真。在各种应用场合都可以提供高效稳定的输出功率。

ALC功能能够自动检测输出失真，动态调整放大器增益，可以避免因为音乐等输入信号幅度过大，或者电池电压波动而引起的输出削顶失真，显著提高音乐品质并且可以提高听感。

AB 类工作模式，可以确保在带有收音机功能的应用中无任何干扰。AB/D 类切换功能同IC使能管脚复用，应用非常灵活。

此外，ANT8916S 内置过流保护、过热保护功能，确保芯片在各种应用环境中的可靠性，稳定性。

7W/3.7V/RLoAp=3ohm/THD+N=10%。高效升压（ClassD模式∶PVDD=6.5V）● ALC 防破音控制。 AB类/D 类切换双模式● 超低 EMI、超低底噪

● 优异的上、下电 pop-click 噪声抑制● 全差分电路结构，抗干扰能力强● 3V~6V单电源电压供电。● 过热保护，过流保护●eSOP8 封装应用

● 便携式蓝牙音箱，WIFI音箱● 智能音箱●便携式扩音器

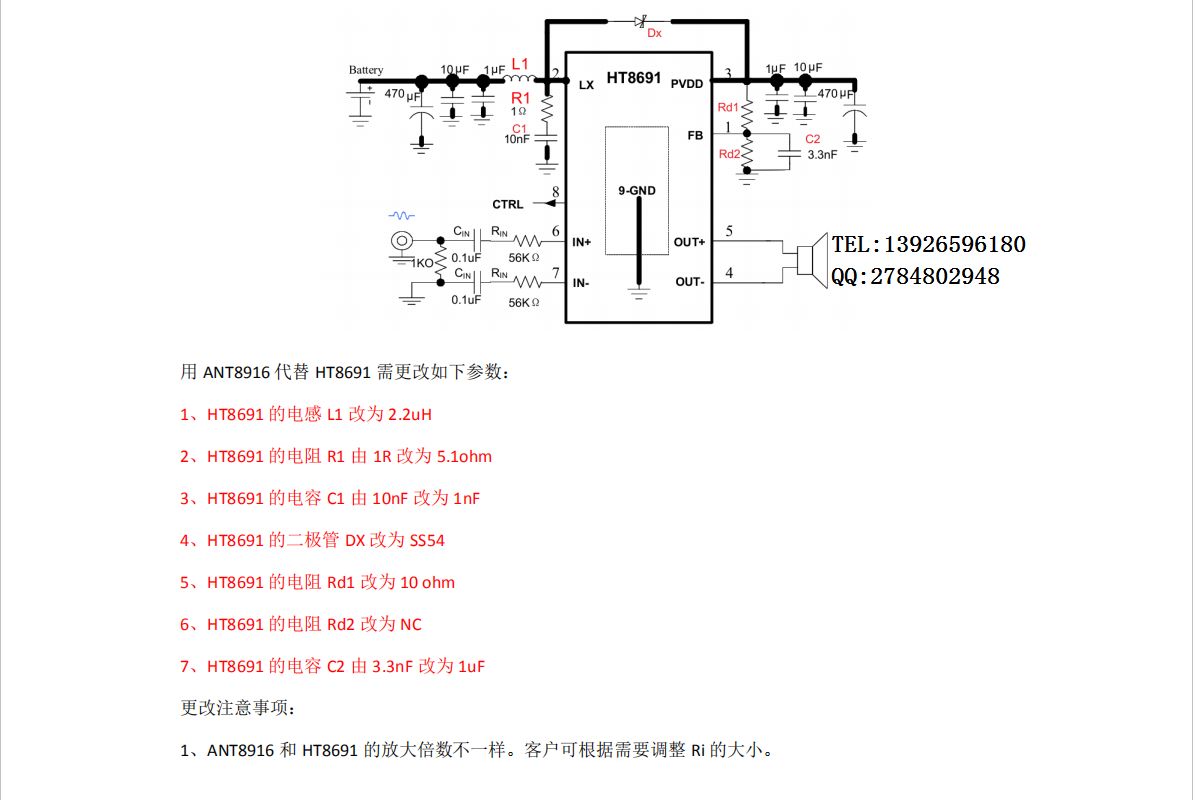

用 ANT8916 代替 HT8691 需更改如下参数∶ 1、HT8691的电感 L1 改为 2.2uH

2、HT8691的电阻 R1 由 1R 改为 5.1ohm

3、HT8691的电容 C1 由 10nF 改为 1nF

4、HT8691的二极管 DX 改为 SS54

5、HT8691的电阻 Rd1 改为 10 ohm

6、HT8691的电阻 Rd2 改为 NC

7、HT8691的电容 C2 由 3.3nF 改为 1uF

更改注意事项∶

1、ANT8916 和 HT8691的放大倍数不一样。客户可根据需要调整 Ri的大小。

2、ANT8916 和 HT8691的使能脚控制电平不一样。客户可根据需要设置不同的工作模式。
