ANT8109功率5W防破音单声道 AB/D类双模音频功放
||

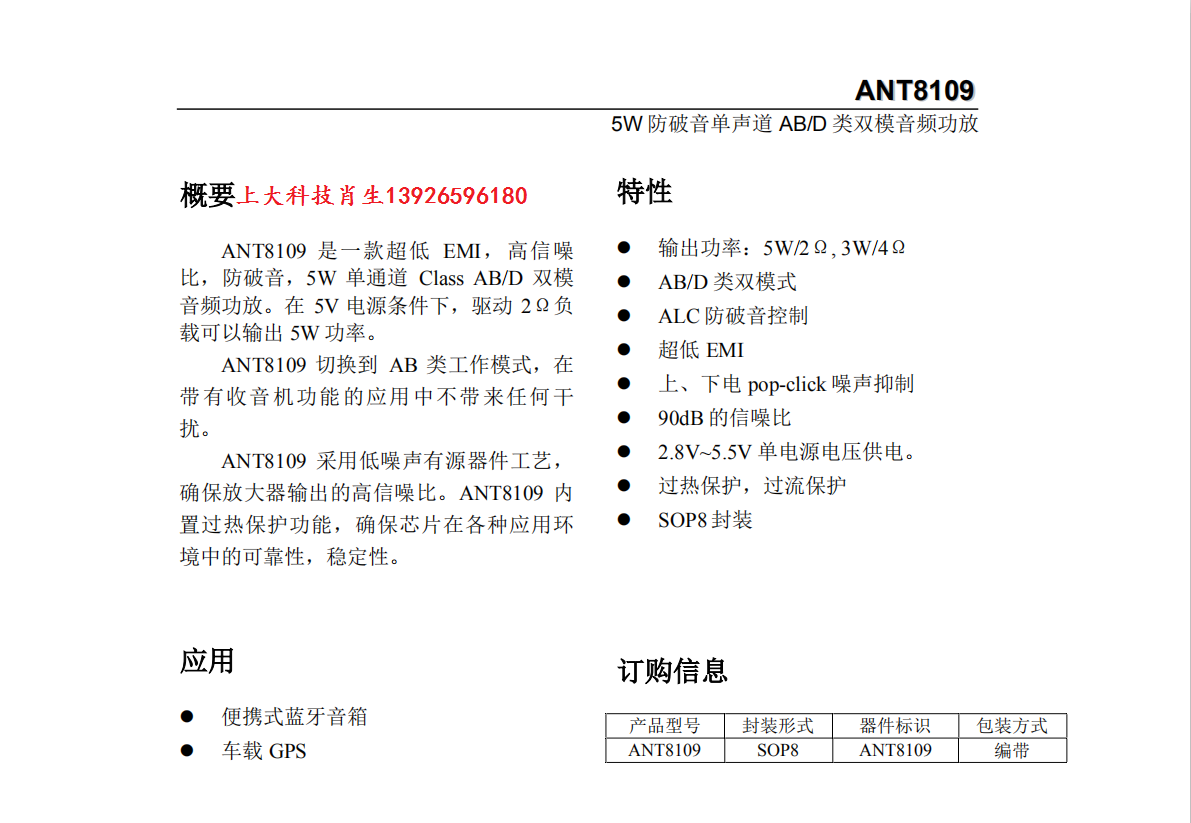

ANT8109 是一款超低 EMI，高信噪比，防破音，5W 单通道 Class AB/D 双模音频功放。在 5V电源条件下，驱动 2 Ω 负载可以输出 5W功率。
ANT8109 切换到 AB 类工作模式，在带有收音机功能的应用中不带来任何干扰。
ANT8109 采用低噪声有源器件工艺，确保放大器输出的高信噪比。ANT8109 内置过热保护功能，确保芯片在各种应用环境中的可靠性，稳定性。
输出功率∶5W/2Ω，3W/4Ω AB/D 类双模式 ALC 防破音控制超低 EMI，上、下电 pop-click噪声抑制 90dB 的信噪比。
2.8V~5.5V单电源电压供电。过热保护，过流保护 SOP8封装。
D类及双模音频功放芯片：ANT8110，ANT8105，ANT8120，AT8025，AT8030，AT8031，ANT8108，ANT8109，ANT8116。
电感式内置升压音频功放芯片：ANT9121，ANT8815，ANT8816，ANT8817，ANT8917，ANT8225，ANT8823，ANT8825。
电容式内置升压音频功放芯片：ANT8811，ANT8812，ANT8811B。充电管理芯片：ANT2801。电源管理芯片：ANT6801，ANT6802。

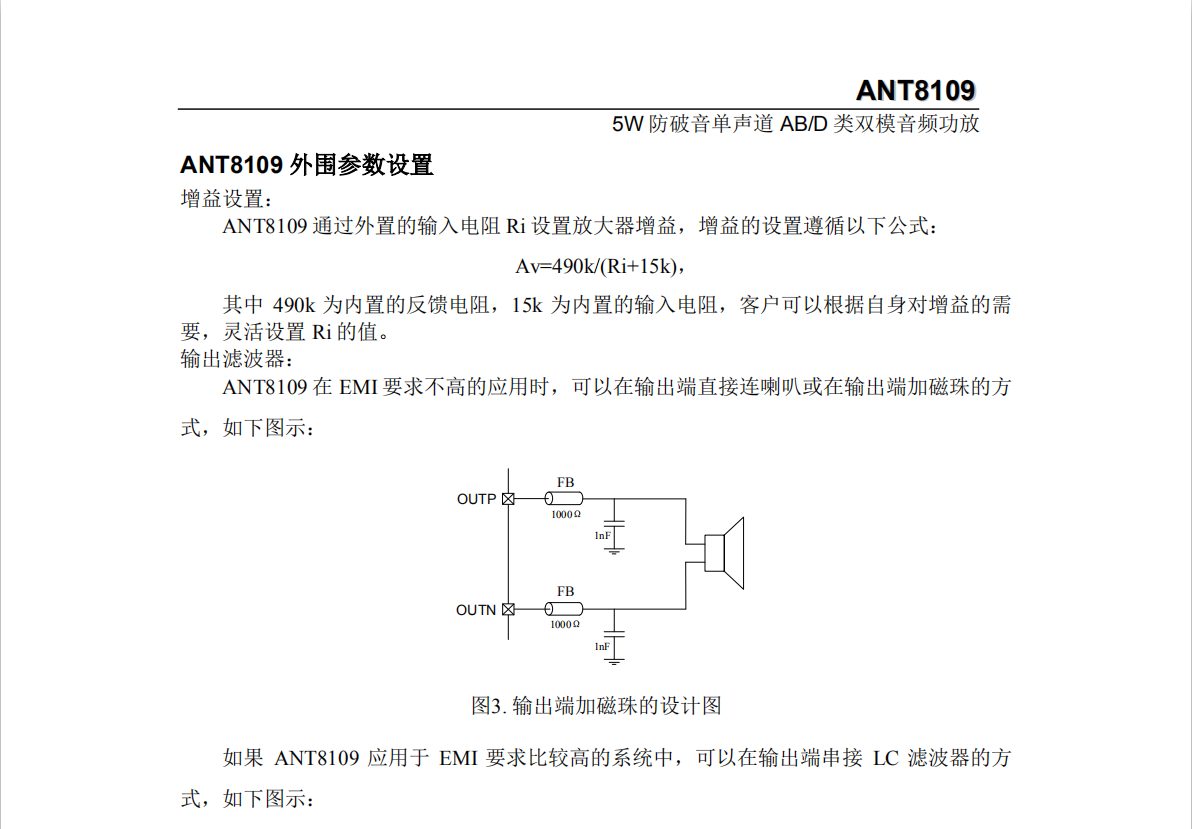

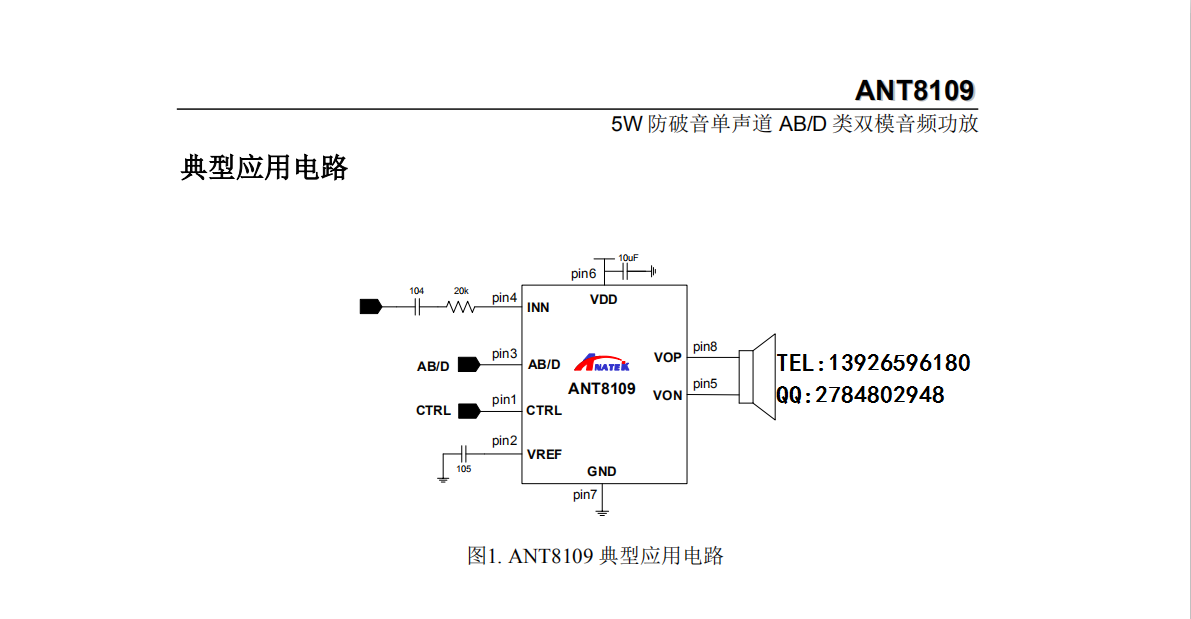

ANT8109 外围参数设置增益设置∶
ANT8109通过外置的输入电阻 Ri设置放大器增益，增益的设置遵循以下公式; Av=490k/(Ri+15k),其中 490k 为内置的反馈电阻，15k 为内置的输入电阻，客户可以根据自身对增益的需要，灵活设置 Ri的值。
输出滤波器∶ANT8109 在 EMI要求不高的应用时，可以在输出端直接连喇叭或在输出端加磁珠的方式，如果 ANT8109 应用于 EMI 要求比较高的系统中，可以在输出端串接 LC 滤波器的方式。
