SP6650+SP6530多模式低功耗开关电源控制芯片做12V3A/5V6A
||

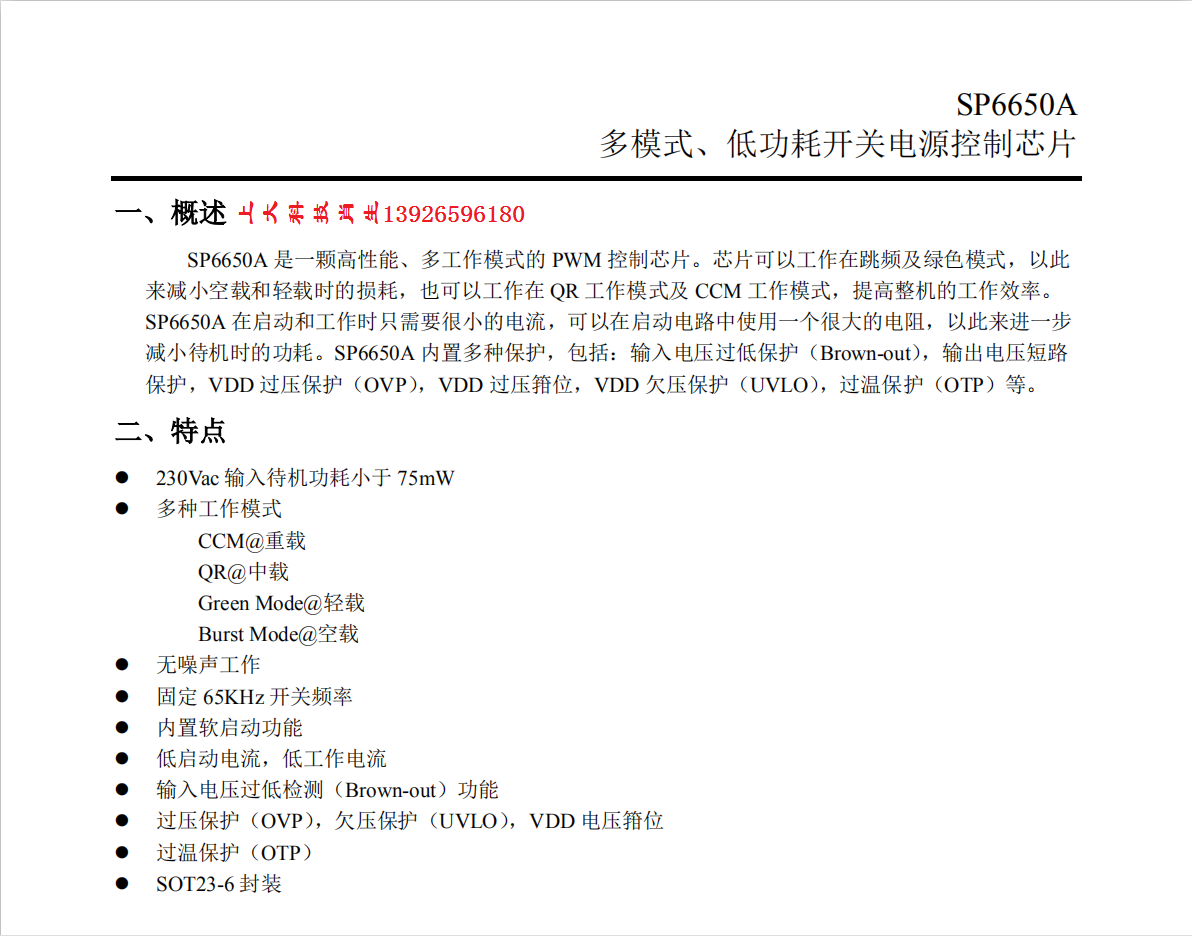

SP6650A是一颗高性能、多工作模式的 PWM控制芯片。芯片可以工作在跳频及绿色模式，以此来减小空载和轻载时的损耗，也可以工作在 QR 工作模式及 CCM 工作模式，提高整机的工作效率。 SP6650A在启动和工作时只需要很小的电流，可以在启动电路中使用一个很大的电阻，以此来进一步减小待机时的功耗。SP6650A内置多种保护，包括∶输入电压过低保护（Brown-out），输出电压短路保护，VDD过压保护（OVP），VDD 过压箱位，VDD欠压保护（UVLO），过温保护（OTP）等。
二、特点
● 230Vac输入待机功耗小于75mW● 多种工作模式
CCM@重载 QR@中载 Green Mode@轻载 Burst Mode@空载● 无噪声工作● 固定 65KHz开关频率● 内置软启动功能● 低启动电流，低工作电流
●输入电压过低检测（Brown-out）功能
●过压保护（OVP），欠压保护（UVLO），VDD电压箱位● 过温保护（OTP）● SOT23-6封装
四、应用范围● 充电器
●AC/DC电源适配器● 机顶盒电源●开放框架式开关电源● 个人电脑辅助电源

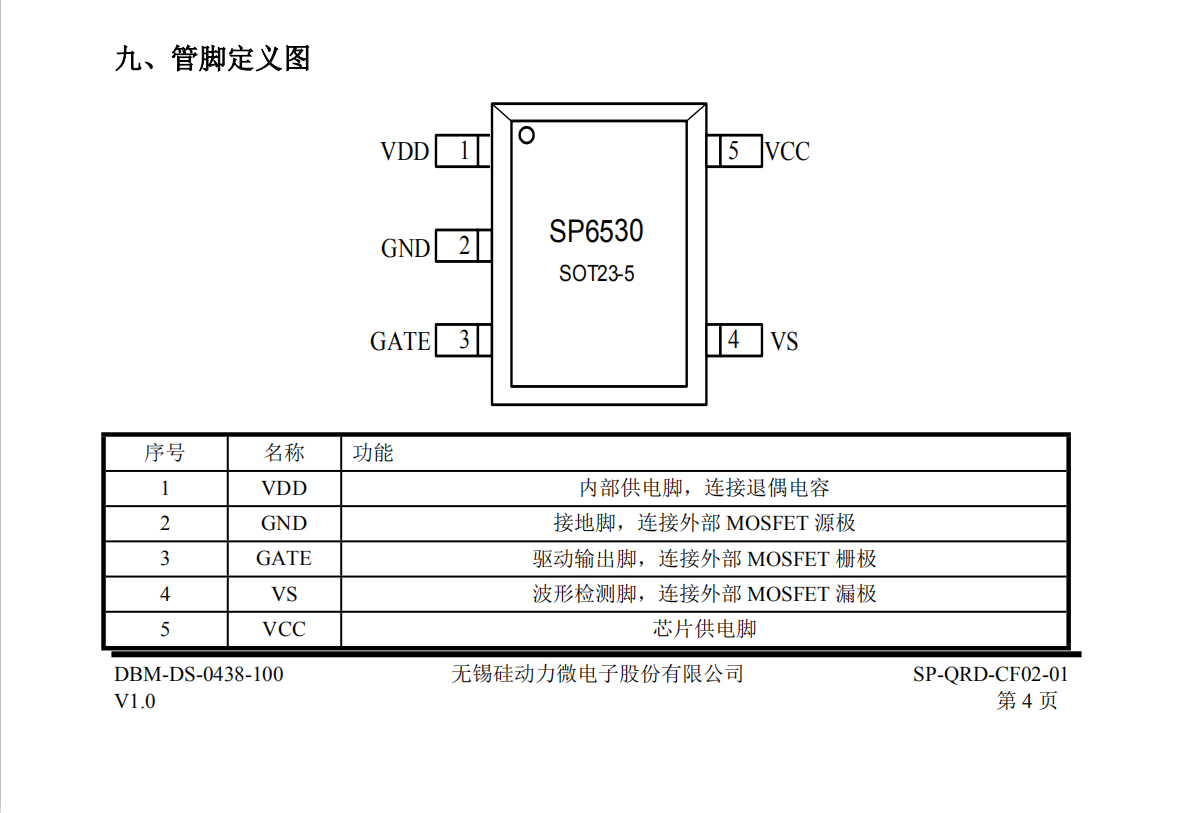

SP6530是一颗高性能的开关电源次级侧同步整流控制电路。在低压大电流开关电源应用中，轻松满足 6级能效，是理想的超低导通压降整流器件的解决方案。芯片可支持高达150kHz的开关频率应用，并且支持CCM/QR/DCM等开关电源工作模式应用，其极低导通压降产生的损耗远小于肖特基二极管的导通损耗，极大提高了系统的转换效率，大幅降低了整流器件的温度。
