CS8323S内置BOOST升压恒定5.0W输出功率单声道音频功放IC
||

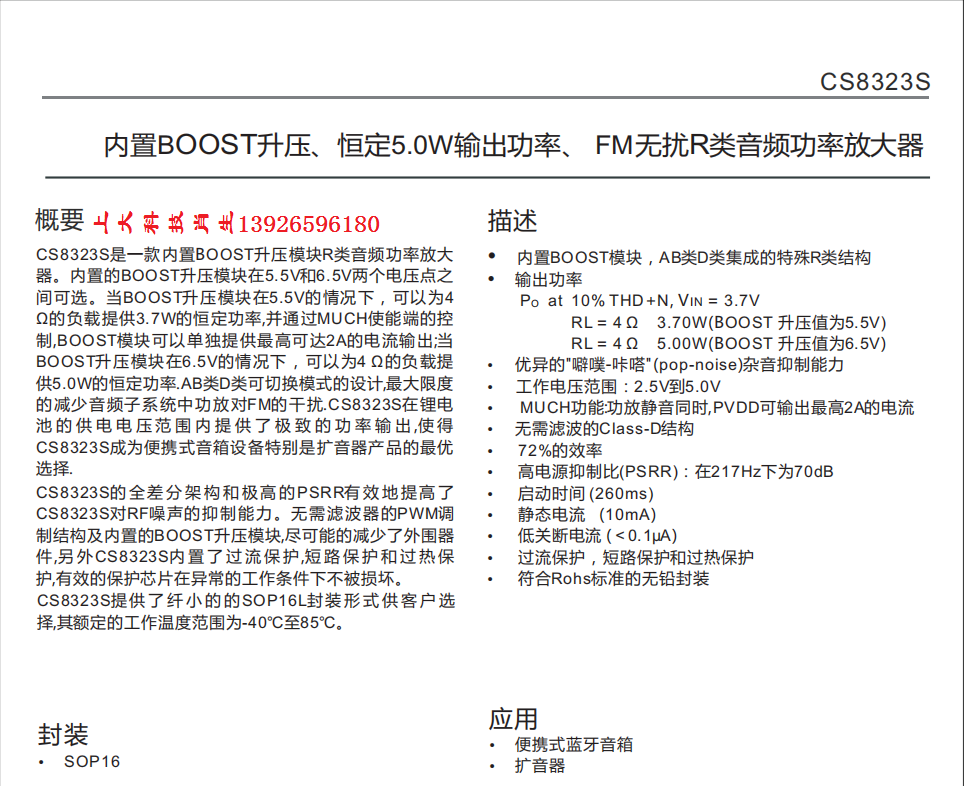

CS8323S是一款内置BOOST升压模块R类音频功率放大器。内置的BOOST升压模块在5.5V和6.5V两个电压点之间可选。当BOOST升压模块在5.5V的情况下，可以为4 Ω的负载提供3.7W的恒定功率,并通过MUCH使能端的控制,BOOST模块可以单独提供最高可达2A的电流输出;当BOOST升压模块在6.5V的情况下，可以为4 Ω的负载提供5.0W的恒定功率。AB类D类可切换模式的设计,最大限度的减少音频子系统中功放对FM的干扰。
CS8323S在锂电池的供电电压范围内提供了极致的功率输出,使得CS8323S成为便携式音箱设备特别是扩音器产品的最优选择. CS8323S的全差分架构和极高的PSRR有效地提高了CS8323S对RF噪声的抑制能力。无需滤波器的PWM调制结构及内置的BOOST升压模块,尽可能的减少了外围器件,另外CS8323S内置了过流保护,短路保护和过热保护,有效的保护芯片在异常的工作条件下不被损坏。
● 优异的"噼噗-咔嗒"(pop-noise)杂音抑制能力●工作电压范围：2.5V到5.0V●MUCH功能:功放静音同时,PVDD可输出最高2A的电流●无需滤波的Class-D结构● 72%的效率●高电源抑制比(PSRR)：在217Hz下为70dB●启动时间 (260ms)●静态电流 (10mA)●低关断电流 (＜0.1μA)●过流保护，短路保护和过热保护●符合Rohs标准的无铅封装封装和工作环境● 采用纤小的SOP16封装，有效的节省了PCB板面积。● 额定的工作温度范围为-40℃至85℃。极其精简的外围，仅需要最常见的阻容感就可以为CS8323S实现外围，缩短产品的开发周期。
