SP6681做40W快充充电器方案，同步整流采用SP6510，功率可做30-65W
||

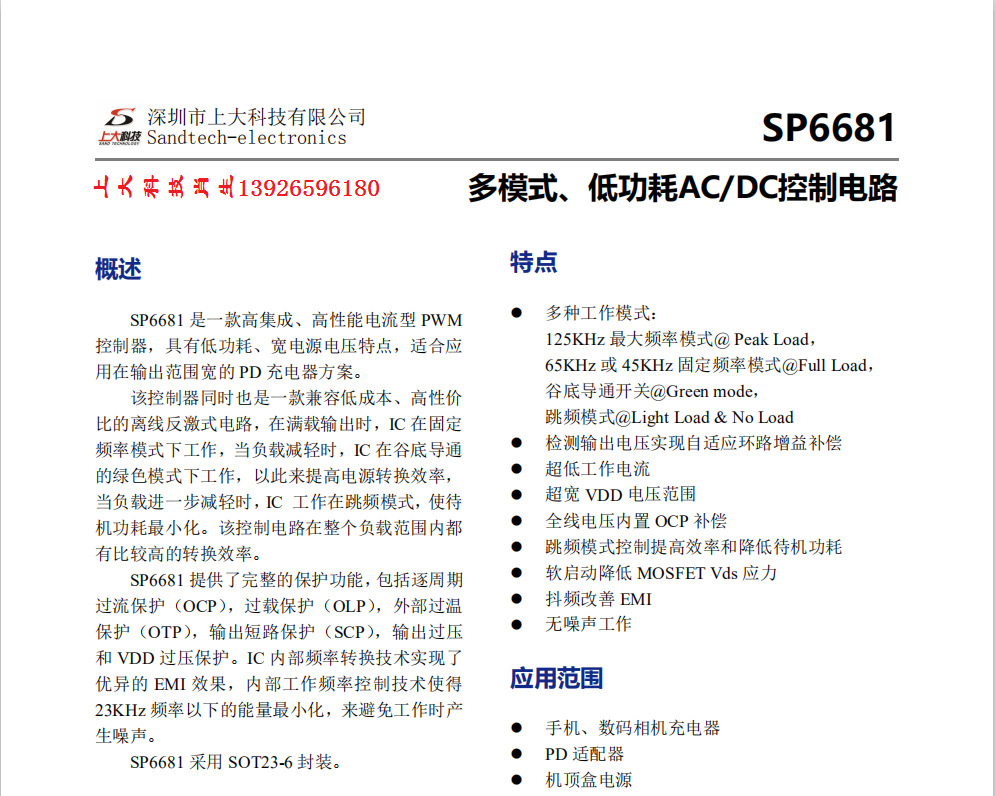

SP6681是一款高集成、高性能电流型PWM控制器，具有低功耗、宽电源电压特点，适合应用在输出范围宽的PD充电器方案。该控制器同时也是一款兼容低成本、高性价比的离线反激式电路，该控制电路在整个负载范围内都有比较高的转换效率。

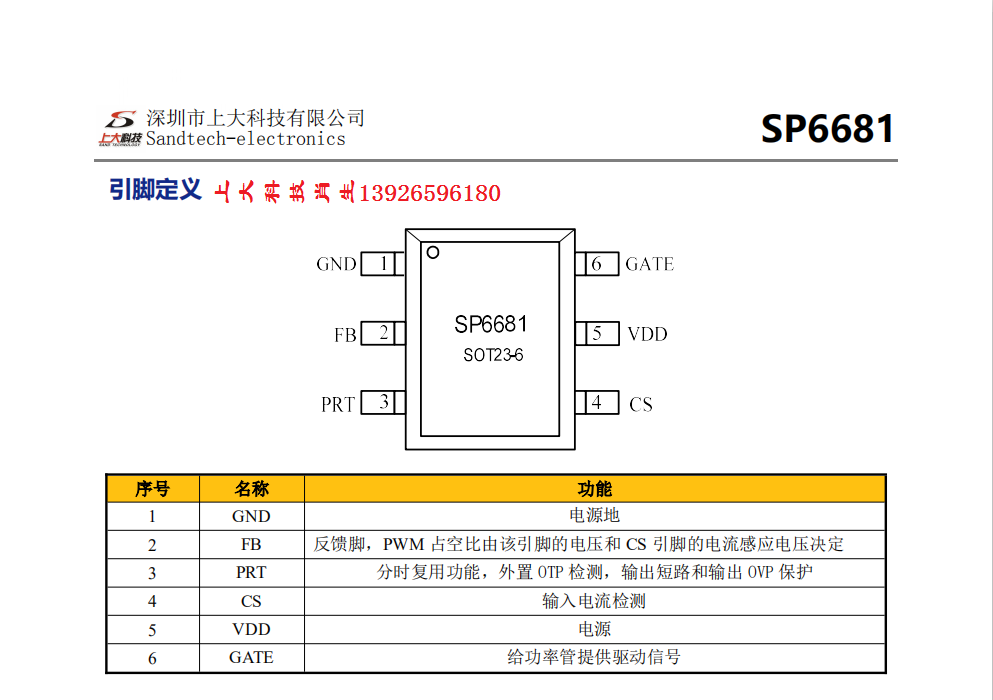

SP6681提供了完整的保护功能，包括逐周期过流、过载、外部过温、输出短路、过压和VDD过压保护。IC内部频率转换技术实现了优异的EMI效果，内部工作频率控制技术使得 23KHz 频率以下的能量最小化，来避免工作时产生噪声。采用SOT23-6 封装。

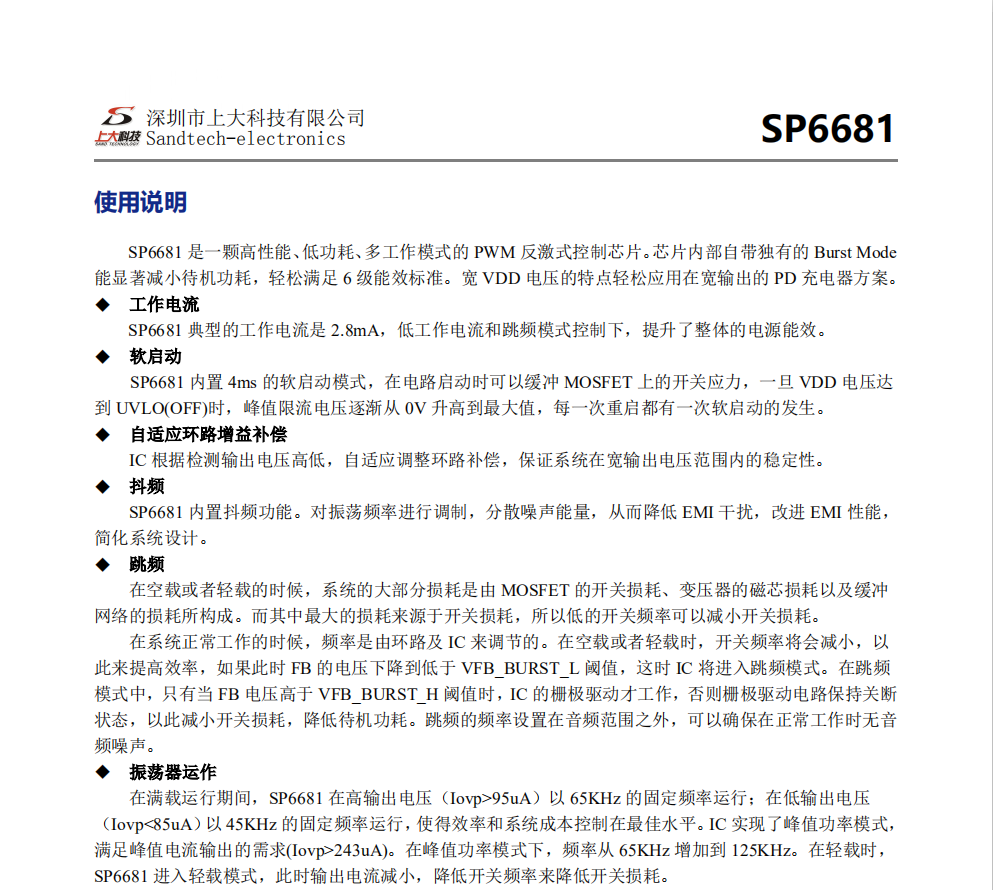

SP6681 是一颗高性能、低功耗、多工作模式的 PWM 反激式控制芯片。芯片内部自带独有的 Burst Mode能显著减小待机功耗，轻松满足 6 级能效标准。宽 VDD 电压的特点轻松应用在宽输出的 PD 充电器方案。
SP6681 典型的工作电流是 2.8mA，低工作电流和跳频模式控制下，提升了整体的电源能效。
SP6681 内置 4ms 的软启动模式，在电路启动时可以缓冲 MOSFET 上的开关应力，一旦 VDD 电压达到 UVLO(OFF)时，峰值限流电压逐渐从 0V 升高到最大值，每一次重启都有一次软启动的发生。
SP6681 内置抖频功能。对振荡频率进行调制，分散噪声能量，从而降低 EMI 干扰，改进 EMI 性能，简化系统设计。
