1.芯片介绍：

H5721L是一款外围电路简单，采用VFPWM连续工作模式的非隔离式恒流LED驱动芯片。H5721L典型开关频率固定为130KHz，由于采用固PWM工作模式，因此在应用中可以采用较小值的电感，可以有效节省整机空间。

H5721L可以通过对MODE端口进行控制实现两种功能切换，MODE悬空即为高亮模式，MODE接高电平即为50%负载电流的低亮模式。

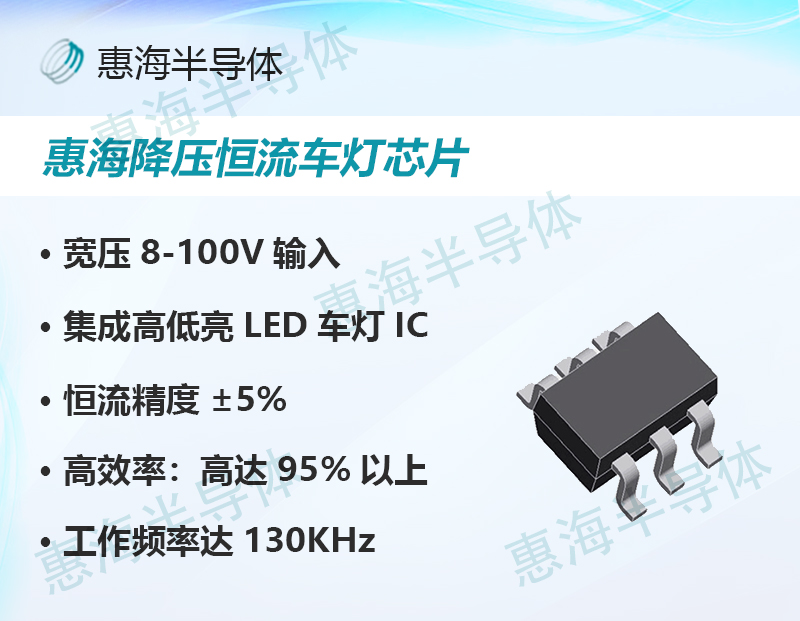

H5721L采用SOT23-6L封装，可以搭配我司系列MOS器件做大电流输出的驱动器。



2.芯片特点：

宽压8V-100V输入范围

典型的130KHz开关频率

高效率：可达95%以上

输出电流可高达5A(据外挂MOS散热决定)

内置智能温度保护，高温掉电流

内置5.5V稳压管

平均电流工作模式



3.典型应用

直流或交流输入LED驱动器

RGB背光LED驱动

电动自行车照明

大功率LED照明

汽车照明

低压球泡灯
