芯片概述：

H5524L是一款外围元器件少，低成本，采用平均电流工作模式的降压恒流LED驱动芯片。

H5524L典型开关频率固定为130KHz，由于采用固定PWM工作模式，因此在应用中可以采用较小值的电感，可以有效节省整机空间。

H5524L可以通过对MODE端口进行控制实现两种功能切换，MODE悬空即为高亮模式，MODE接高电平 即为50%负载电流的低亮模式。

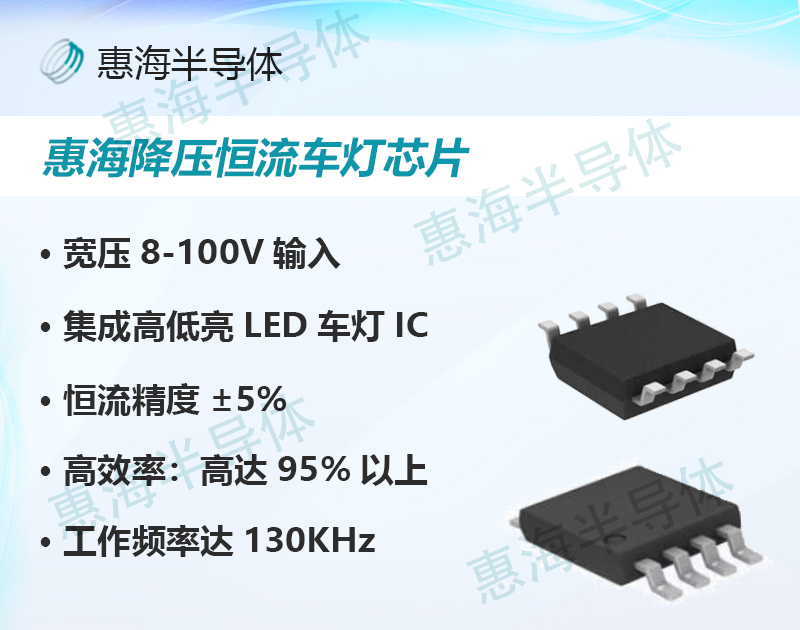

H5524L采用ESOP-8封装，芯片低部设计散热片连接于Drain脚，可以使芯片有效散热。



芯片特点：

宽压8V-85V输入范围

典型的130KHz开关频率

高效率：可达95%以上

输出电流可高达1.5A(玻纤板上应留余量)

输入端可切远光灯和近光灯

内置智能温度保护，高温掉电流

内置100V低内阻MOS

内置5.5V稳压管



应用范围：

直流或交流输入LED驱动器

RGB背光LED驱动

电动自行车照明

大功率LED照明

汽车照明等
