概述：

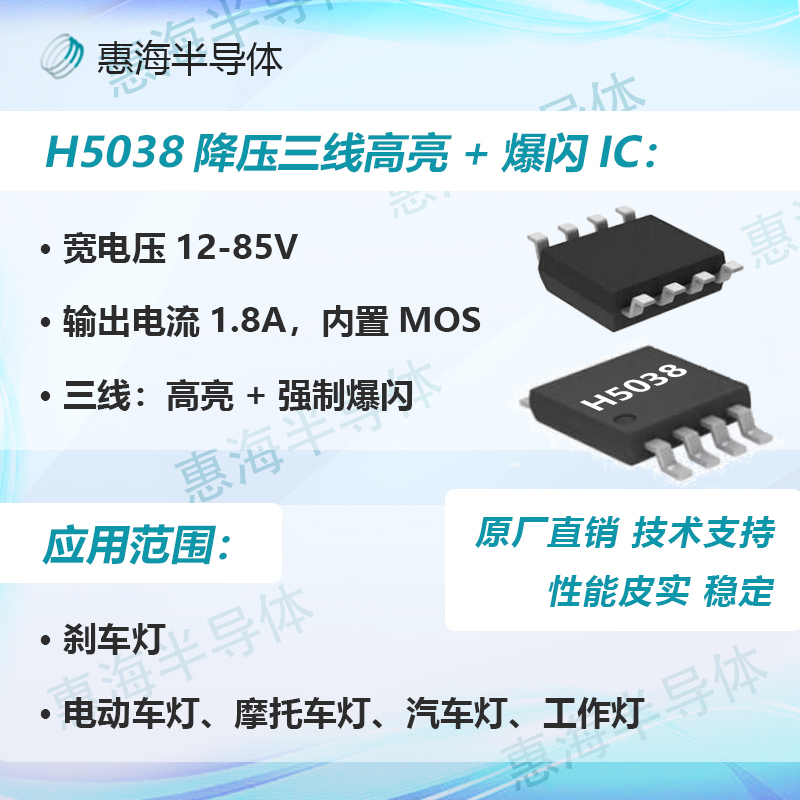

H5038是一款 PWM 工作模式,高效率、外围简单、内置功率管，适用于
3.1-85V 输入的高精度降压 LED 恒流驱动芯片。输出功率30W，最大电流 1.8A。
H5038可实现三功能切换，通过MODE1/2/3 切换三种功能模式：

四根线：全亮，半亮，爆闪
二根线：全亮/半亮/爆闪循环模式

三根线：全亮+强制爆闪。

H5038工作频率固定在 165KHZ左右，同时内置抖频电路，可以降低对其
他设备的 EMI 干扰。另外采用平均电流采样模式，可以提高宽输入电压情况下的电
流精度。
H5038带有输出短路保护功能，3.1V～85V 输入条件下，短时短路不会损坏
电源器件。
H5038还有过温调节电流的功能。 当芯片内部的温度达到 140℃左右时，
会自动调低输出电流。



特点：

内置100V低压MOS管
宽输入电压范围：3.1V～85V
可设定电流范围：10mA～mA
固定工作频率：165KHZ
内置抖频电路，降低对其他设备的 EMI干扰
平均电流模式采样，恒流精度更高
0-100%占空比控制，无电流节点跳变
输出短路保护过温保护
三功能/二功能/四功能模式：

四根线：全亮，半亮，爆闪
二根线：全亮/半亮/爆闪循环模式

三根线：全亮+强制爆闪。

 ESOP8 封装



应用：
电动车，摩托车灯照明、汽车灯、工作灯、刹车灯
