36V舞台灯降压恒流驱动IC PWM/模拟/RGBW调光无频闪共阳极高辉度 H5119L惠海

已有 102 次阅读2020-8-1 15:15 | 降压恒流调光芯片方案

1.方案名称:36V舞台灯降压恒流驱动IC PWM/模拟/RGBW调光无频闪共阳极高辉度 H5119L
2.品牌名称:惠海半导体
3.公司介绍:东莞市惠海半导体有限公司专业从事研发、设计、生产、销售高品质、高性能、共阳极高辉度调光无频闪LED景观亮化照明、洗墙灯、舞台灯恒流调光驱动芯片及多通道DMX512解码驱动芯片。东莞市惠海半导体有限公司提供DC-DC 5-100V输入的降压恒流高恒流精度调光IC,调光无频闪,输出支持共阳,调光过程中无任何抖动现象,抗干扰能力强,调光无噪音,支持PWM调光、模拟调光、RGB调光、0-10V调光,广泛应用于景观灯亮化照明、洗墙灯、舞台灯等低压应用。

惠海半导体专业低压灯行业10年,对LED景观灯、洗墙灯、舞台灯市场有着深入的了解,有着丰富的经验,实力雄厚,技术支持,实力供应商,可以做月结,惠海半导体是您值得信赖合作的实力电源IC供应商。

4.驱动方案介绍
H5119是一款降压型恒流LED驱动器,采用先进的平均电流恒流模式,比峰值电流模式更准确,更稳定,完美解决了峰值电流模式下临界点电流升高的问题。平均电流模式下,输出电流不受灯珠电压和电感参数变化的影响,通用性更广泛。内置温度检测电路,过温保护时,线性降低输出电流,有效降低温度,随着温度降低输出电流逐步恢复,保证照明系统正常工作。
H5119是一款专门应用于中高端市场共阳极大功率LED舞台灯光、帕灯、投光灯、洗墙灯、景观灯照明、建筑照明调光应用的降压型恒流驱动芯片,支持高频调光25K,实现真正的无频闪,支持高辉调光65536:1调光比,可提供较佳完美的调光效果。
H5119采用了平均电流模式控制方式,输出电流精度在±3 %;高线性调整率及高负载调整率,输出可以兼容比较宽的灯珠串数,输出电流对输入输出电压以及电感不敏感;芯片内部集成了环路补偿,外置MOS管,外围电路更加简洁可靠。

5.特性:
1、支持共阳极输出,平均电流工作模式
2、定电流降压型转换器
3、H5112输入电压范围:5-90V
4、输出电流范围可调:60mA-4000mA
5、外置功率MOS

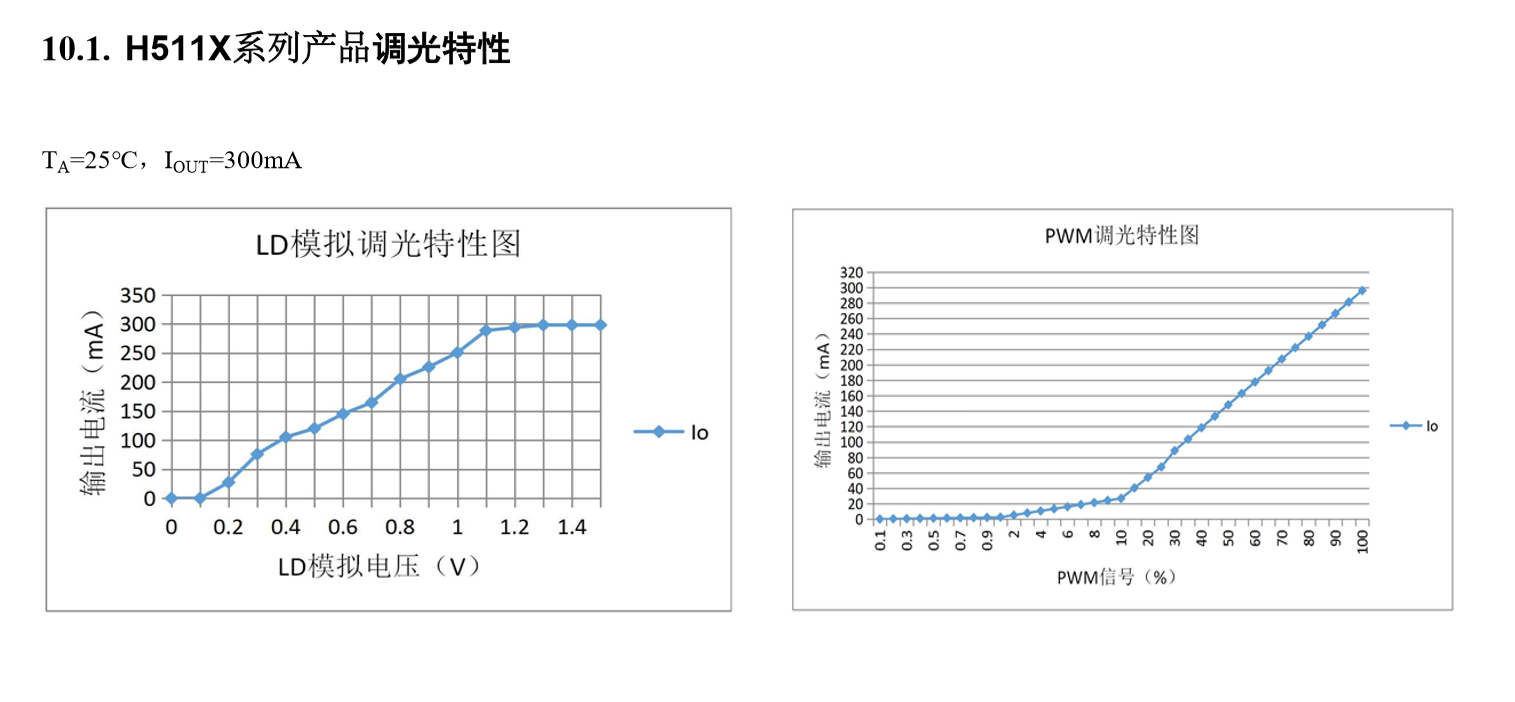

6、支持PWM调光、模拟调光、RGBW调光、线性调光,调光无频闪,调光深度0-100
7、集成欠压保护、过温保护、过流保护、输出开路保护、及输出短路保护
8、智能过温保护,高温降电流,有效保护LED灯珠,延长寿命
9、恒流精度:3%
10、内置 5V 稳压管
11、大工作频率 1MHz

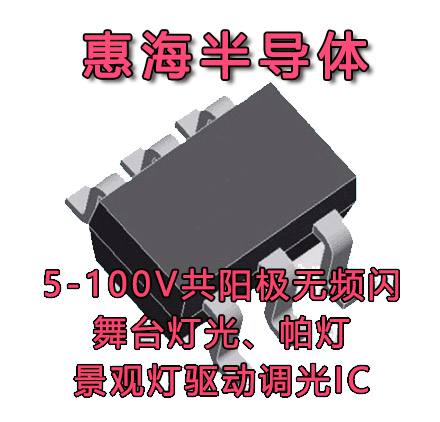

13、封装SOT23-6
14、效率高达95%
15、易过EMC
16、内置高精度比较器 , 开关频率不随调光面改变
17、独特的抖频技术,过认证容易
18、外接单片机控制PWM调光信号,支持高辉调光。65536:1调光比
19、极少的外围元器件
20、调光一致性好
21、抗干扰能力强,多路并联不受干扰
22、平均电流检测模式
23、高负载调整率
24、高线性调整率
25、调光过程中无任何抖动现象
26、电感无噪音
27、调光频率可调,调光频率支持高达25K

6.应用市场:
DMX512景观照明、舞台灯光、DMX512景观亮化洗墙灯、LED景观装饰照明、帕灯、摇滚灯、点光源、DMX512点阵洗墙灯、内控洗墙灯、外控洗墙灯、点阵洗墙灯、点控洗墙灯、DMX点控洗墙灯、DMX建筑照明、投光灯、泛光灯、车船灯、投光灯、蓝牙调光、wify调光、2.4G调光等低压调光应用
